Открытые и закрытые коллиматорные прицелы: конструкция и выбор
2026-10-21
При разработке коллиматорного прицела необходимо согласовать оптическую систему, защиту от внешних воздействий, механическое крепление и обслуживание источника питания. Открытый коллиматорный прицел и закрытый коллиматорный прицел различаются прежде всего способом защиты излучающего узла и связанного с ним оптического канала. Это определяет особенности расположения окон и требования к обслуживанию.
Дистрибьюторам, заказчикам продукции под собственной торговой маркой и интеграторам следует сначала определить условия эксплуатации, требования к наблюдению и монтажу, затем сравнить конкретные модели и согласовать требования к образцам и серийным поставкам.
1. Конструктивные различия открытого и закрытого типов
В этой статье рассматриваются рефлекторные прицелы, в которых светящийся элемент и отражающая линза формируют прицельную марку. Открытый коллиматорный прицел имеет участок оптического канала между излучателем и отражающей линзой, открытый для внешней среды. Закрытый коллиматорный прицел имеет корпус, внутри которого размещены излучающий узел и соответствующий оптический канал; наблюдение ведётся через переднее и заднее окна. Защитная рамка вокруг линзы и закрытый оптический канал — разные конструктивные решения, поэтому определять тип только по внешним очертаниям корпуса нельзя.
| Критерий | Открытая конструкция | Закрытая конструкция |
|---|---|---|
| Оптический канал | Участок между излучателем и отражающей линзой открыт внешней среде | Соответствующий участок канала находится внутри закрытого корпуса |
| Защита | Окно излучателя, открытый участок канала и герметизация электронных компонентов | Изоляция внутреннего канала, герметизация окон и соединений |
| Обслуживание | Чистота отражающей линзы, окна излучателя и открытых участков | Чистота наружных поверхностей переднего и заднего окон, состояние уплотнений |
| Удобство наблюдения | Оценивается с учётом окна, рамки и конструкции корпуса | Также оценивается с учётом окна, рамки и конструкции корпуса |
2. Как выбрать конструкцию под требования проекта
Если приоритетом является изоляция внутреннего оптического канала, можно в первую очередь рассмотреть закрытый коллиматорный прицел. Такая конструкция уменьшает вероятность непосредственного контакта загрязнений с внутренним каналом, однако наружные поверхности окон по-прежнему требуют ухода. Устойчивость изделия к внешним условиям оценивают по степени защиты, температурному диапазону и соответствующим условиям испытаний.
Если важны удобство наблюдения или компактное размещение оборудования, следует сравнивать конкретные модели обоих типов. На восприятие изображения влияют форма окна, перекрытие рамкой, длина корпуса и характеристики линз. Ширина и высота окна — геометрические размеры, а не угловое поле зрения. Тип конструкции сам по себе также не определяет габариты и массу.
При ограниченном монтажном пространстве или особых требованиях к обслуживанию сначала проверяют интерфейс крепления и полную комплектацию. Размеры основания, доступ для замены батареи и расположение кнопок могут напрямую определять, подходит ли компактный коллиматорный прицел для интеграции.

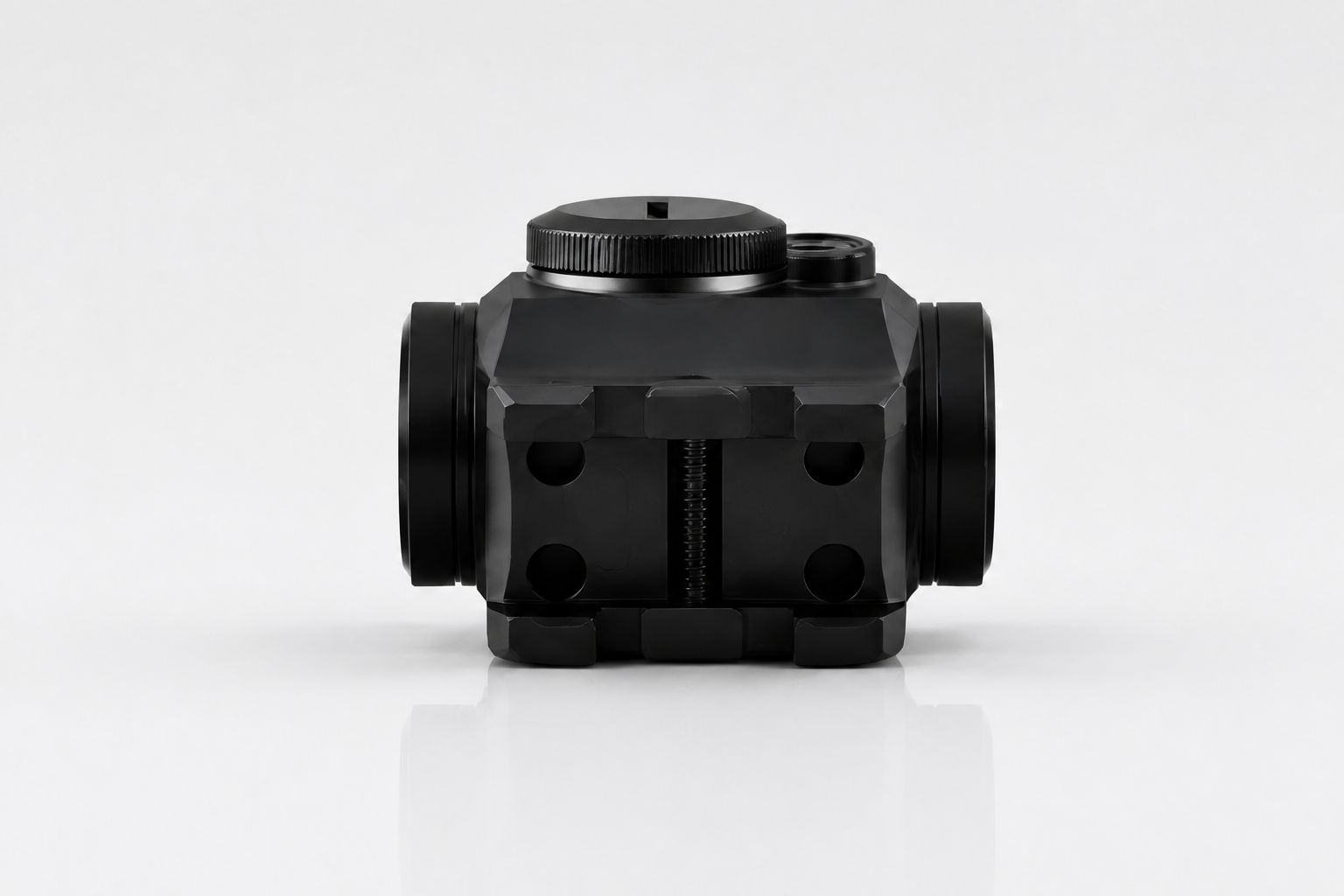

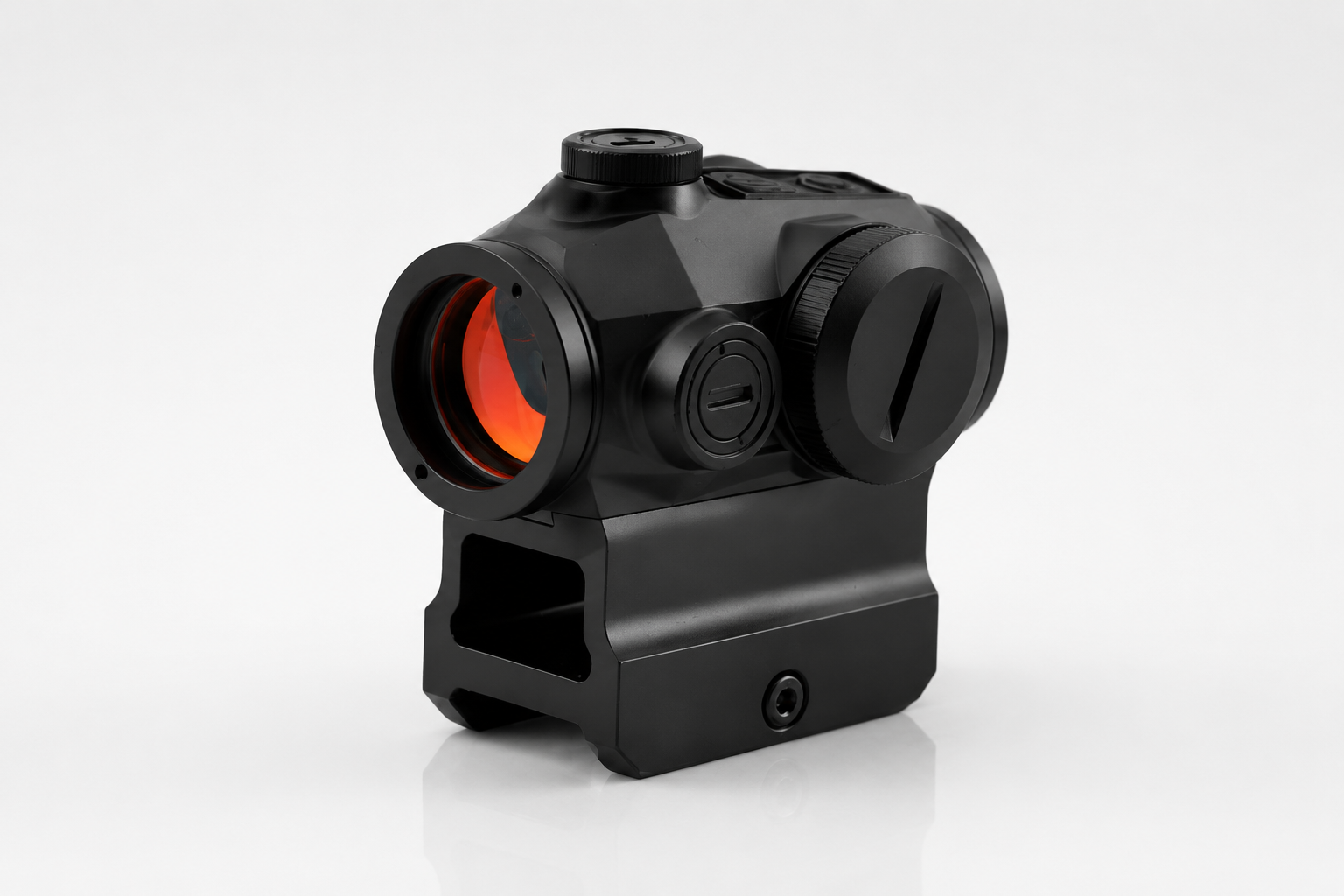

Модели ERLANG ERD-MD в стандартном исполнении, ERD-MC в компактном исполнении и ERD-LW с большим окном — открытые коллиматорные прицелы. В документации на модель Micro указана закрытая оптическая конструкция. При сравнении моделей необходимо также учитывать их крепление, питание и функции управления.
3. Оптика, механика и питание: отдельные критерии сравнения
При оценке оптики следует отдельно рассматривать размеры окна, угловой размер марки, варианты её отображения и настройки яркости. Размер марки не равнозначен показателю точности прицела в целом, а количество вариантов отображения не характеризует качество оптики. Образцы желательно сравнивать при одинаковом внешнем освещении и настройках отображения.

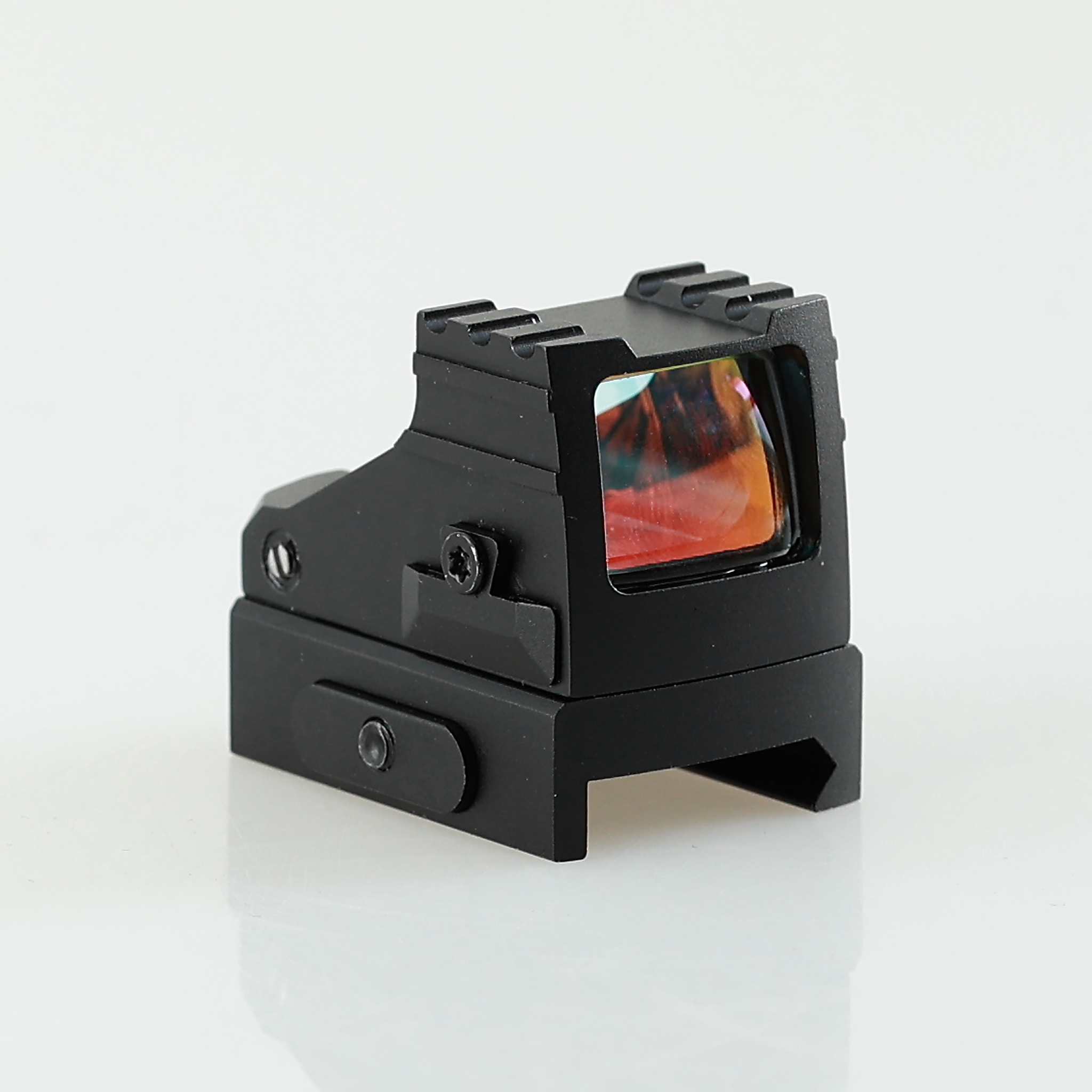

Механическую совместимость оценивают по чертежам интерфейса, монтажной пластины и основания. Необходимо указать, входят ли основание и принадлежности в заявленные габариты, а также включены ли они и батарея в указанную массу. В качестве примера можно рассмотреть компактный коллиматорный прицел ERD-MC: съёмная монтажная пластина является одной из его особенностей, но совместимость всё равно подтверждают по размерам интерфейса.

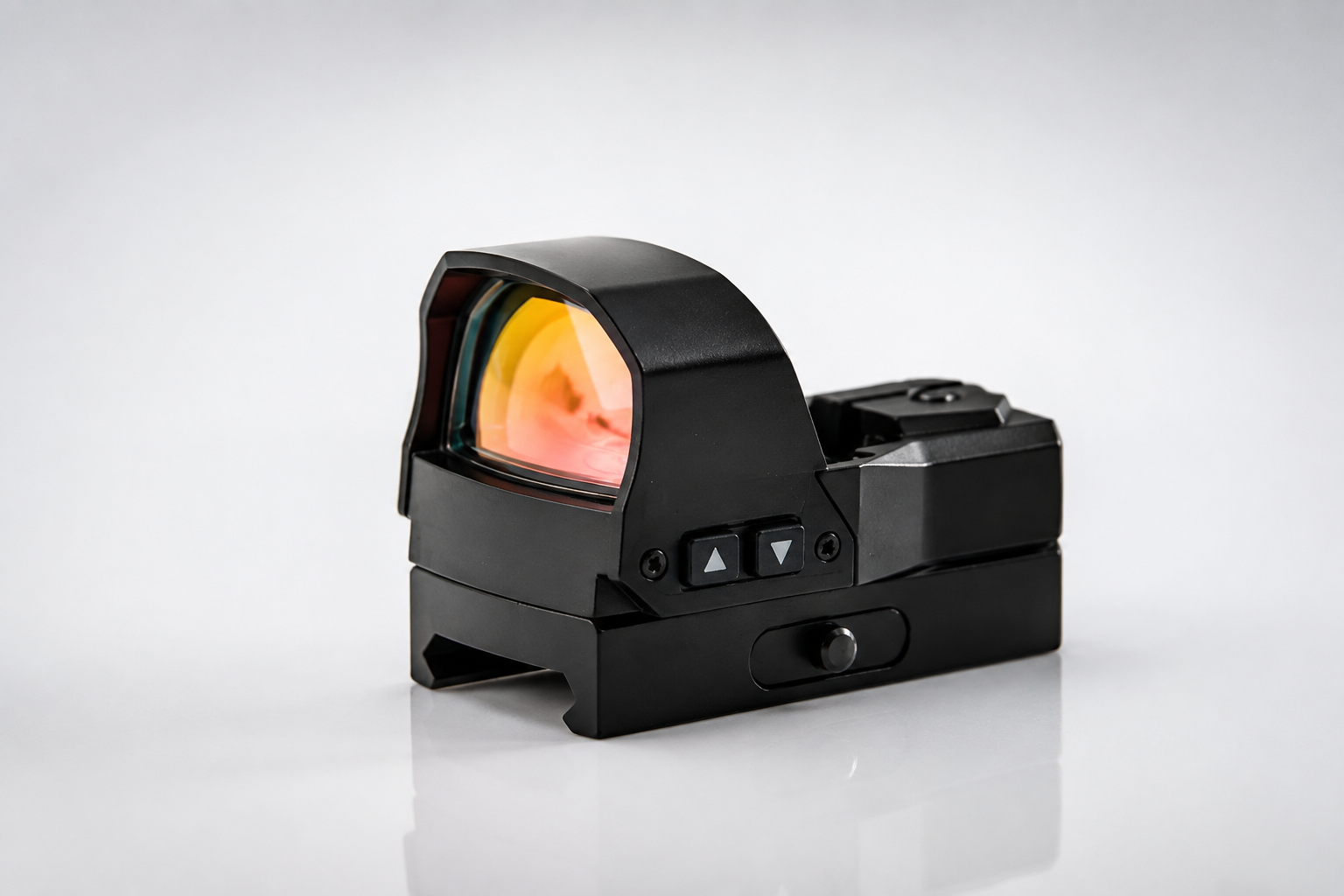

Обслуживание питания зависит от конкретной модели. Например, в документации ERD-LW указан батарейный отсек с верхним доступом, а у закрытой модели Micro — с боковым доступом, позволяющим менять батарею без демонтажа изделия. При сравнении времени работы необходимо учитывать яркость, температуру и режим использования, различая режим ожидания и непрерывную работу с включённой маркой.
4. Закупка партии: от оценки образца к единым требованиям приёмки
При закупке компактных коллиматорных прицелов и другой продукции результаты оценки образцов следует документировать так, чтобы согласованные требования можно было проследить при последующих поставках. Конструкцию, отображение, крепление и принадлежности необходимо привязать к определённой модели или версии, чтобы избежать расхождений между согласованным образцом и серийной поставкой.
| Что согласовать | Какие сведения зафиксировать |
|---|---|
| Конструкция и оптика | Тип оптического канала, увеличение, размеры окна и определения параметров |
| Марка и управление | Угловые размеры марки, варианты отображения, настройки яркости и логика управления |
| Механическая конфигурация | Габариты, масса с указанием состава взвешиваемого комплекта, чертежи интерфейса и версия основания |
| Условия эксплуатации | Степень защиты, температурный диапазон, условия испытаний и критерии приёмки |
| Питание и обслуживание | Тип батареи, условия определения времени работы, порядок замены батареи и требования к герметизации |
| Серийная поставка | Обозначение модели, комплектность, инструкция, упаковка и документы о контроле качества |
Для проектов под собственной торговой маркой на этапе согласования образца также определяют требования к внешнему виду, маркировке и упаковке. Если требуется изменить конструкцию или функции, объём проверки согласуют по результатам технической оценки.
ERLANG OPTICS может обсудить модель изделия, конфигурацию образца и требования к серийной поставке с учётом выбранной конструкции, монтажного пространства, условий эксплуатации и плана закупок заказчика.
