Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Мы разработали профессиональный процесс оптической обработки, охватывающий обработку оптических компонентов, производство линз и последующую обработку, что позволяет удовлетворять производственные требования различных оптических изделий.
2、На базе прецизионного оптического производства работает более 40 сотрудников, сформирована профессиональная команда по производству оптической продукции.
3、Выбор продукции осуществляется не только отделом продаж. Техническая команда также участвует в анализе требований, что помогает снизить несоответствие между параметрами продукции и фактическими условиями применения.
Описание
маркер
Описание продукта

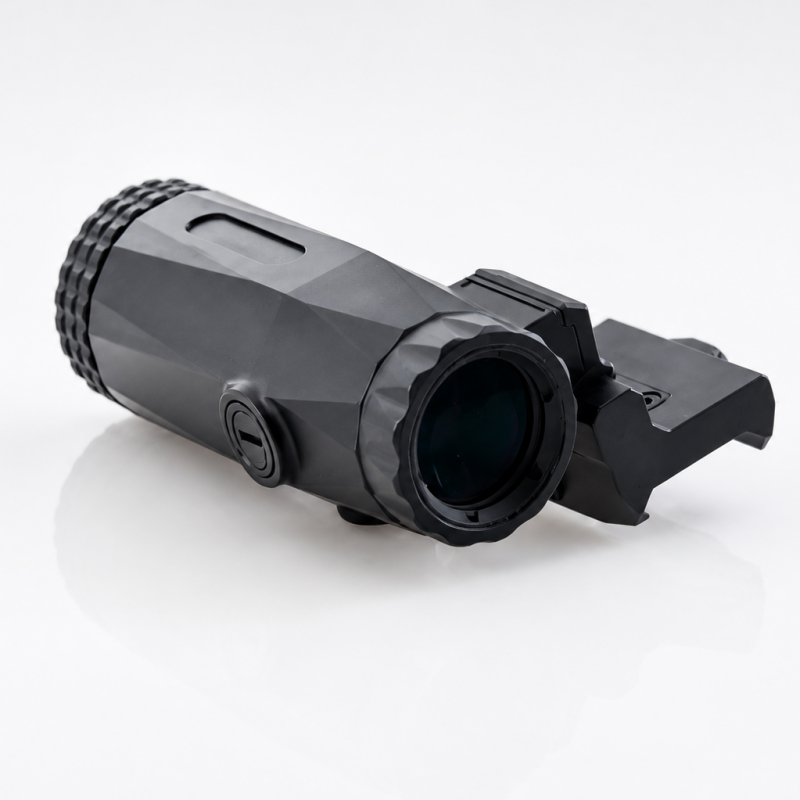

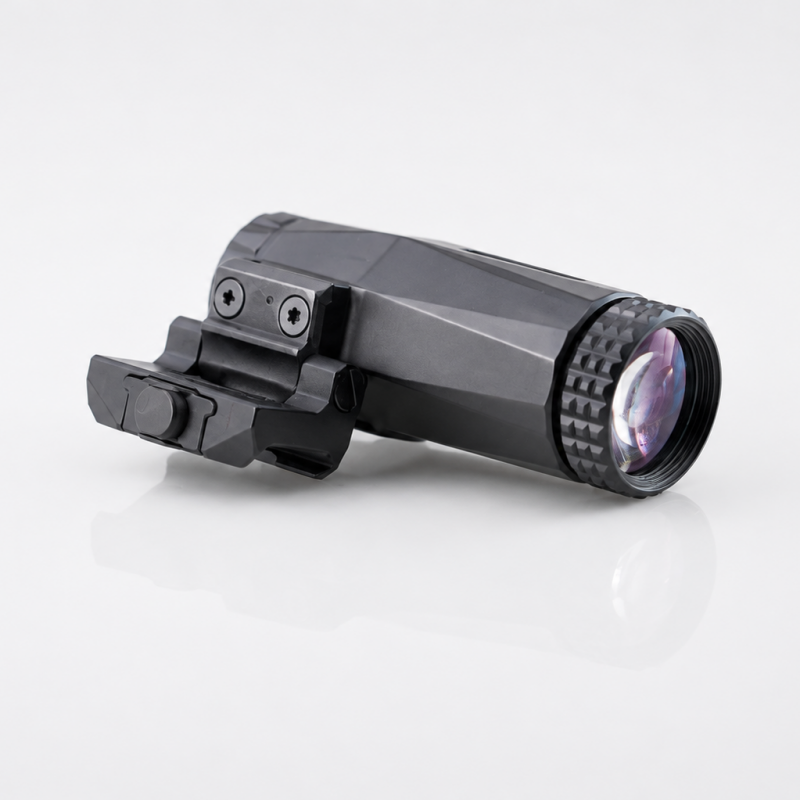

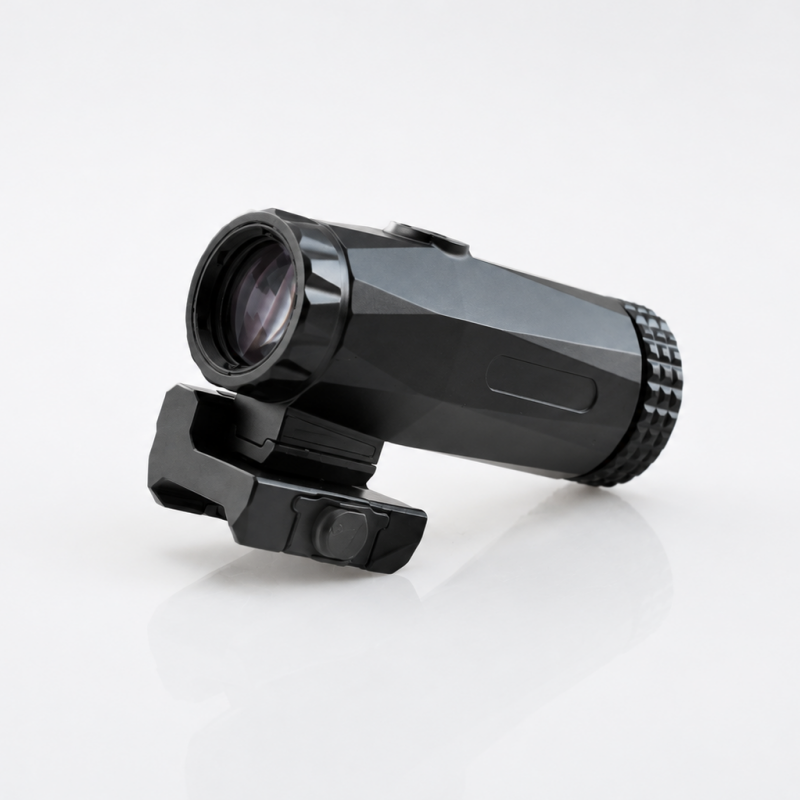

Наша 3-кратная лупа - это компактная оптическая лупа с 3-кратным оптическим увеличением, углом обзора 7°, расстоянием выходного зрачка 68,8 мм и функцией быстрого переворота.Обычно он используется в сочетании с каким-либо оптическим оборудованием без увеличения, и при установке его позади оборудования формируется последовательный оптический путь.В обычном режиме наблюдения лупа остается в перевернутом положении, а система поддерживает режим наблюдения без увеличения в 1 раз.
В стандартном режиме наблюдения увеличитель находится в откинутом положении, а система сохраняет режим наблюдения с увеличением 1× без изменения масштаба изображения. Когда требуется наблюдение деталей на большем расстоянии, увеличитель можно быстро перевести в оптический путь, реализуя наблюдение с увеличением 3×.
Такая конструкция не требует демонтажа увеличительного модуля и позволяет гибко переключать режимы наблюдения в зависимости от реальных требований, повышая удобство эксплуатации оборудования.
Почему выбирают наш 3-кратный увеличитель
Оборудование с фиксированным увеличением обычно сложно одновременно использовать для быстрого наблюдения на близком расстоянии и просмотра деталей удалённых объектов.
Благодаря комбинации поворотного 3-кратного увеличителя с увеличением 3× на одной оптической платформе можно реализовать широкоугольное наблюдение 1×, увеличенное наблюдение 3× и быстрое переключение увеличения. Пользователю не требуется заменять оборудование, он может гибко изменять состояние системы в зависимости от расстояния наблюдения и условий эксплуатации.
Особенности конструкции продукта
1、Cтатус комбинированного использования 1× и 3×
После соединения увеличителя с голографическим оптическим устройством система может работать в двух режимах: широкоугольное наблюдение 1× и увеличенное наблюдение 3×.
В откинутом положении сохраняется режим наблюдения 1×, а после введения в оптический путь система переключается на увеличение 3×, что позволяет удовлетворять требованиям наблюдения на разных расстояниях.
2、Поворотная конструкция
Наш 3-кратный увеличитель использует поворотную установочную конструкцию, позволяющую быстро менять рабочее положение без демонтажа увеличителя, повышая эффективность управления оборудованием и удобство использования.
3、Комбинированная оптическая схема
За счёт последовательного соединения голографического оптического устройства и увеличителя 3× осуществляется расширение увеличения, а оптическая система может гибко конфигурироваться в соответствии с требованиями применения.
4、Комфортное наблюдение двумя глазами
В режиме наблюдения 1× система сохраняет естественный способ наблюдения и поддерживает использование обоими глазами, повышая восприятие окружающей обстановки и комфорт наблюдения.
5、Компактная конструкция
3-кратный увеличитель выполнен в компактном исполнении, что позволяет расширить функциональность увеличения при минимальном занимаемом пространстве. Он подходит для оптического оборудования с ограничениями по монтажным размерам.
Принцип работы системы
| Рабочее состояние | Положение увеличителя | Увеличение наблюдения | Особенности использования |
| Режим быстрого наблюдения | Откинутое положение | 1× | Широкое поле зрения, естественное наблюдение |
| Режим наблюдения деталей | Введён в оптический путь | 3× | Увеличение изображения удалённых объектов |
Технические параметры продукта
| Параметр | Технические характеристики |
| Модель изделия | |
| Наименование продукта | Увеличитель |
| Увеличение | 3× |
| Поле зрения | 7° |
| Диаметр выходного зрачка | 6.0 мм |
| Удаление выходного зрачка | 68.8 мм |
| Диапазон диоптрийной коррекции | от −3 до +2 дптр |
| Эффективная апертура | Φ18.4 мм |
| Высота оптической оси | 36 мм |
| Габаритные размеры | 106 × 46 × 65 мм |
| Масса | ≤350 г |
| Основной цвет | Чёрный |
| Основные материалы | Алюминиевый сплав, нержавеющая сталь, оптическое стекло |
| Рабочая температура | от −40 до +55 °C |
| Температура хранения | от −50 до +65 °C |
| Упаковка | Защитный кейс из ABS |
Описание оптических характеристик
1、Расширение увеличения 3×
3-кратный увеличитель за счёт оптического увеличения повышает кратность наблюдения. По сравнению с отдельным использованием устройства 1× он позволяет улучшить возможность просмотра деталей удалённых объектов.
2、Сохранение логики работы исходной системы
3-кратный увеличитель используется как дополнительный расширительный компонент. Когда увеличенное наблюдение не требуется, он не влияет на исходный режим наблюдения 1×, сохраняя гибкость использования системы.
3、Быстрое переключение увеличения
Переключение увеличения осуществляется с помощью механизма поворота. Нет необходимости повторно устанавливать оборудование, пользователь может быстро изменить рабочее состояние в соответствии с различными требованиями наблюдения.
Состав конструкции продукта
| Составная часть | Функциональное описание |
| Оптический увеличительный модуль | Обеспечивает эффект увеличения 3× |
| Поворотный механизм | Реализует переключение между рабочим и откинутым положением |
| Монтажная конструкция | Соединение с голографическим устройством |
| Комбинированный интерфейс | Настраивается в соответствии с системной схемой |
Часто задаваемые вопросы
Q1、Возможно ли изготовление нестандартных размеров и конструкций?
A: Да. Для специальных размеров, нестандартных форм и сложных конструктивных решений возможно проведение технологической оценки и изготовление по чертежам и техническим требованиям заказчика.
Q2、Поддерживается ли индивидуальная настройка специальных оптических параметров?
A: Да. В соответствии с требованиями проекта возможно изготовление с индивидуальными параметрами материалов, размеров, кривизны, фокусного расстояния, точности формы поверхности, качества поверхности, рабочего диапазона и требований к оптическому покрытию. Конкретные параметры определяются после инженерной оценки.
Q3、Поддерживается ли сотрудничество OEM?
A: Да. Наша компания может предоставлять услуги OEM-производства в соответствии с требованиями бренда заказчика, техническими стандартами и планом закупок, удовлетворяя потребности зарубежных клиентов в индивидуальных поставках.
Поддержка технической документации и материалов продукта
В зависимости от типа продукции наша компания может предоставить клиентам технические характеристики изделий, техническую документацию, фотографии продукции и соответствующие описательные материалы, помогая быстро ознакомиться с характеристиками продукта, областью применения и информацией для закупки.
Управление производством заказов
После подтверждения заказа Erlang Optics разрабатывает производственный план в соответствии с техническими требованиями продукции, количеством заказа, производственным циклом и графиком поставки.
В процессе производства компания постоянно отслеживает выполнение заказа, обеспечивая изготовление продукции в соответствии с согласованным планом.
Обратная связь по производственному процессу
Для крупных заказов, долгосрочных проектов и сотрудничества OEM/ODM мы можем предоставлять клиентам информацию о ходе производства в соответствии с согласованными ключевыми этапами, включая статус заказа, этап производства и график поставки.
Техническая команда
Наша компания располагает производственно-технической командой численностью более 200 человек, охватывающей ключевые направления, включая разработку продукции, разработку технологических процессов, производство и управление качеством.
У нас есть две основные производственные базы.На базе прецизионного производства работают около 20 специалистов по технологическим процессам, 12 специалистов по управлению качеством и более 50 специалистов среднего и высокого уровня квалификации.
Оптическая производственная база включает более 40 сотрудников, среди которых более 20 профессиональных технических специалистов с многолетним опытом работы в оптической отрасли.
Благодаря постоянной оптимизации технологических процессов и совершенствованию производственного управления профессиональная инженерная команда обеспечивает стабильность изготовления продукции и надёжные возможности серийных поставок.
