Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Мы осуществляем подбор и сопоставление продукции на основе технических параметров, предоставленных клиентом, включая увеличение, оптические характеристики, размеры, интерфейс и другие требования.
2、В нашей компании работает более 200 специалистов в области производства и технологий, охватывающих разработку, технологическую подготовку, производство и контроль качества.
3、Площадь производственного здания нашей базы прецизионного механического производства превышает 20 000 м². База располагает производственными возможностями для изготовления механических конструктивных элементов и высокоточных компонентов для оптической продукции.
Описание
маркер
Описание продукта

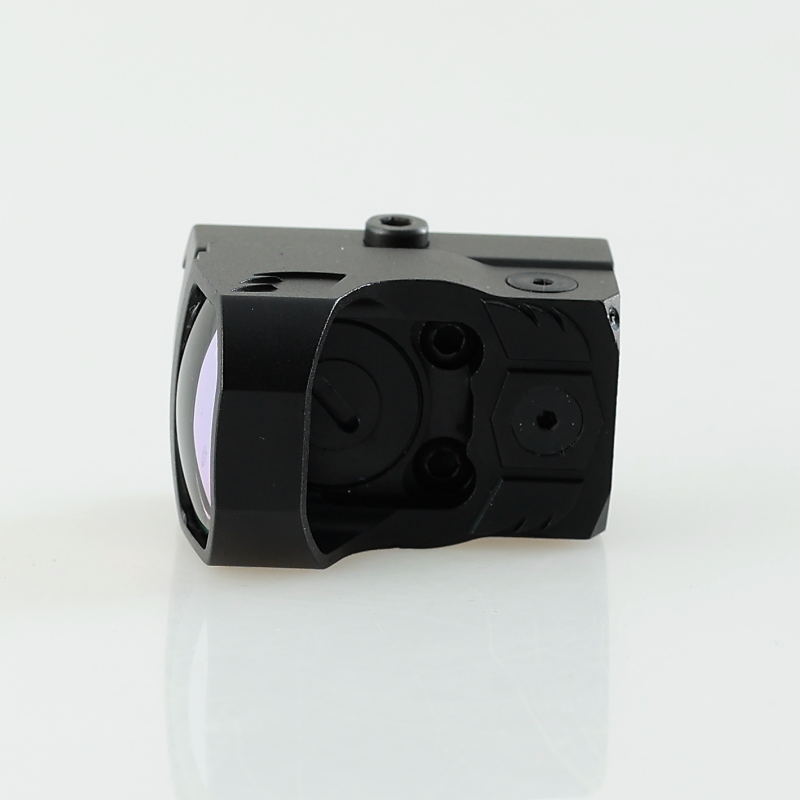

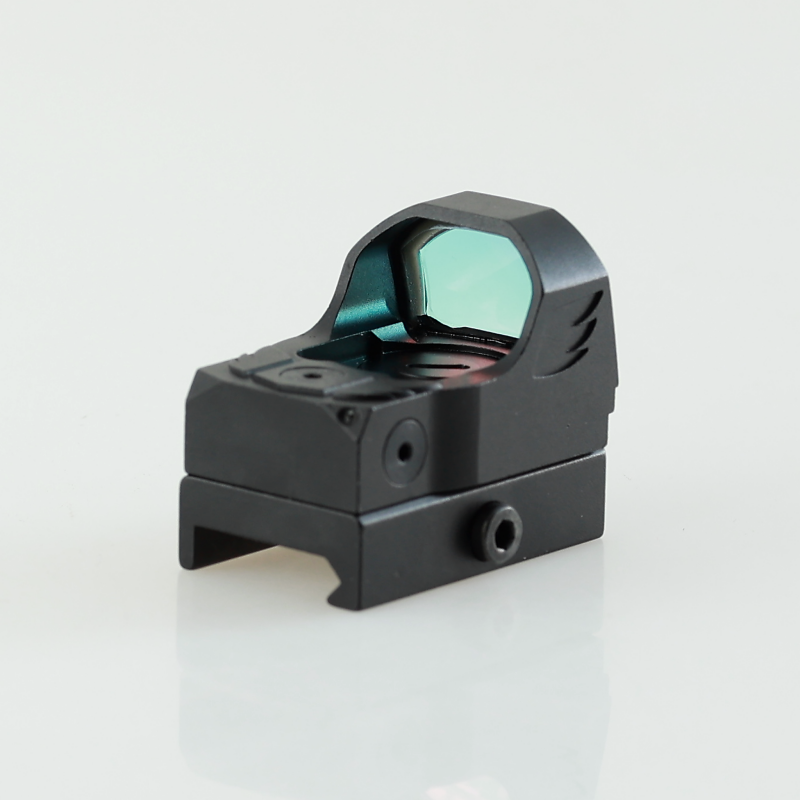

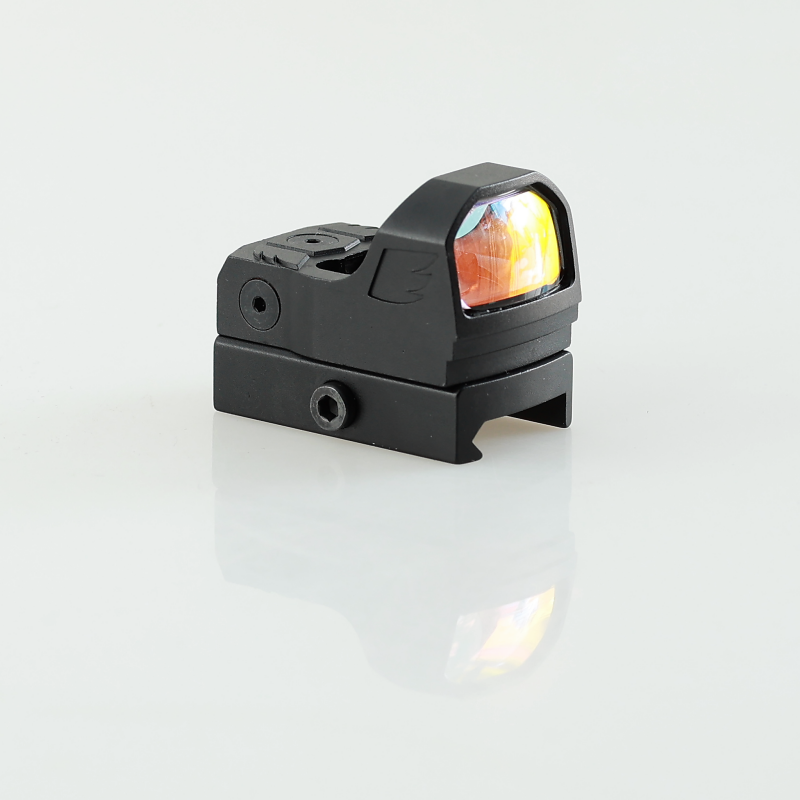

Оптическое наблюдательное устройство M-типа представляет собой компактное изделие, предназначенное для гражданского оптического оборудования, наблюдения на открытом воздухе, спортивных тренировок и интеграции в оптические системы.
Устройство использует оптическую систему с коэффициентом увеличения 1× и без увеличения. В качестве базовых элементов отображения используются точка 2 MOA, круг 32 MOA и перекрестие 50 MOA, которые позволяют формировать 7 комбинаций красного отображения. Система управления поддерживает несколько уровней регулировки яркости, активацию при движении и запоминание установленной яркости, что подходит для условий, где требуется быстро изменять режим отображения и сокращать количество повседневных операций.
Компактная конструкция позволяет сочетать оптическое наблюдение, электронное управление и интеграцию оборудования в условиях ограниченного монтажного пространства.
Основная проблема отрасли
Оптическое оборудование для использования на открытом воздухе и спортивных задач часто должно одновременно обеспечивать компактность, удобство управления и защиту от воздействия окружающей среды
Слишком большие размеры оборудования увеличивают нагрузку на всю систему, а сложные операции управления могут снижать эффективность практического использования.
Решение
Устройство M-типа оснащено компактным корпусом, в котором режимы отображения, регулировка яркости, режим сна и активация при движении объединены в системе управления с физическими кнопками. Герметичная конструкция обеспечивает более простой вариант интеграции компактного оптического оборудования.
Почему выбирают наш трубчатый коллиматорный прицел
01｜7 комбинаций отображения
Три базовых элемента — точка, круг и перекрестие — могут комбинироваться в 7 вариантов отображения, что позволяет гибко выбирать подходящий режим в зависимости от привычек наблюдения и условий использования.
02｜Быстрая регулировка яркости
Трубчатый коллиматорный прицел оснащен физическими кнопками регулировки яркости. Короткое нажатие позволяет быстро изменять уровень яркости, при этом предусмотрен режим, совместимый с условиями низкой освещенности, что делает управление более простым и непосредственным.
03｜Активация при движении
Поддерживается активация при движении или вибрации. В состоянии покоя устройство переходит в режим сна, а после обнаружения движения автоматически восстанавливает отображение, что помогает снизить ненужное непрерывное энергопотребление.
04｜Запоминание яркости
После повторного включения устройства или выхода из режима сна сохраняется ранее установленный уровень яркости, что позволяет сократить количество повторных настроек.
05｜Легкая конструкция
Масса изделия составляет около 69 г. Компактная конструкция подходит для оптических систем, в которых предъявляются повышенные требования к массе оборудования и монтажному пространству.
06｜Герметичная конструкция
Трубчатый коллиматорный прицел использует уплотнение с O-образным кольцом, а степень защиты достигает IP65. Конструкция подходит для гражданского оборудования для использования на открытом воздухе, спортивной оптики и других применений, где требуется защита от воздействия окружающей среды.
Параметры продукта
Оптические параметры отображения
| Параметр | Технические характеристики |
| Оптическая конструкция | 1× без увеличения |
| Размер наблюдательного окна / эффективный световой размер | 26 × 17 мм* |
| Базовые элементы отображения | Точка 2 MOA / круг 32 MOA / перекрестие 50 MOA |
| Комбинации отображения | 7 |
| Цвет отображения | Красный |
| Регулировка яркости | 9 дневных уровней + 1 уровень для условий низкой освещенности |
| Покрытие оптического окна | Конкретный тип покрытия не указан в исходных материалах |
| Коэффициент пропускания | Не указан в исходных материалах |
В исходных материалах для данного размера используются разные наименования на китайском и английском языках, поэтому на странице он приведен только как размер без интерпретации в качестве угла поля зрения.
Электронные параметры управления
| Параметр | Технические характеристики |
| Модель батареи | CR1632 |
| Расположение батарейного отсека | Под верхней крышкой батарейного отсека |
| Заявленный срок службы батареи | 1000–30000 ч* |
| Переход в режим сна при бездействии | Переход в режим сна после 5 минут бездействия |
| Способ активации | Движение или вибрация |
| Запоминание яркости | Поддерживается |
| Увеличение яркости | Короткое нажатие верхней кнопки |
| Уменьшение яркости | Короткое нажатие нижней кнопки |
| Переключение режима отображения | Нажатие и удержание верхней кнопки в течение 3 секунд |
| Включение / выключение | Нажатие и удержание нижней кнопки в течение 3 секунд |
| Автоматическое выключение | Не поддерживается |
| Интерфейс обновления прошивки | Отсутствует |
Заявленный срок работы приведен в диапазоне, указанном в исходных материалах. Фактические показатели зависят от уровня яркости, температуры окружающей среды, емкости батареи и условий эксплуатации.
Механические параметры
| Параметр | Технические характеристики |
| Габаритные размеры | 47,5 × 29,4 × 40 мм |
| Масса | 69 г |
| Способ герметизации | Уплотнение с O-образным кольцом |
| Соединительная конструкция | Съемная монтажная пластина |
| Основные конструктивные элементы | Оптическое окно, кнопки управления, механизм регулировки, фиксирующие винты, крышка батарейного отсека |
Почему используется такая система управления?
В устройстве M-типа основные функции сосредоточены на небольшом количестве физических кнопок.
При повседневном использовании пользователю не требуется переходить в сложное меню настроек:
Короткое нажатие → регулировка яркости
Длительное нажатие → включение / выключение устройства
Нажатие и удержание соответствующей кнопки → переключение режима отображения
В сочетании с активацией при движении и функцией запоминания яркости это позволяет сократить количество повторных операций и сделать переключение устройства между различными условиями наблюдения более удобным.
Защита при транспортировке
Для снижения воздействия вибрации, ударов и влажности во время транспортировки мы подбираем упаковочные меры с учетом характеристик продукции, включая высокоплотные амортизирующие материалы, точную фиксацию с помощью пеноматериалов, защитную пленку, герметичную влагозащиту и усиление внешней упаковки. Для прецизионных и легко повреждаемых компонентов, таких как оптические линзы, призмы и оконные элементы, используется индивидуальная фиксирующая упаковка, которая снижает риск трения, смещения и ударов во время перевозки и помогает обеспечить безопасную доставку продукции клиенту.
Часто задаваемые вопросы
Q1、Предоставляет ли ваша компания послепродажную поддержку при возникновении проблем с качеством продукции?
A: Да. Компания предоставляет соответствующую послепродажную коммуникацию и техническую поддержку, помогая клиентам решать вопросы с учетом конкретной ситуации.
Q2、Как подтверждается наличие проблемы с качеством продукции?
A: После получения обратной связи от клиента наша компания анализирует конкретную ситуацию с учетом информации об изделии, условий эксплуатации и предоставленных материалов, определяет проблему и разрабатывает соответствующий вариант решения.
Q3、Возможны ли долгосрочные стабильные поставки оптической продукции?
A: Наша компания стремится обеспечивать клиентов из России и других стран стабильными поставками оптической продукции и организовывать долгосрочные поставки с учетом потребностей сотрудничества.
Прецизионное производственное оборудование
Наша компания располагает двумя крупными производственными базами, оснащенными более чем 260 комплектами различного производственного и испытательного оборудования и контрольного оборудования, включая около 190 единиц прецизионного механического оборудования: 51 обрабатывающий центр, 54 станка с ЧПУ, 22 токарно-фрезерных и токарных станка с противошпинделем, а также оборудование для пятиосевой обработки, прецизионного шлифования, прецизионной штамповки и криогенной обработки. Это позволяет выполнять обработку различных типов прецизионных компонентов.
Оптическая производственная база оснащена более чем 78 единицами (комплектами) специализированного оборудования, охватывающего обработку оптических материалов, шлифование, полирование, прецизионное формование и оптический контроль. Благодаря стандартизированным производственным процессам и контролю на всех этапах осуществляется управление точностью размеров, оптическими характеристиками и стабильностью качества между партиями.
