Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Мы проводим соответствующую проверку и подтверждение сырья в соответствии с требованиями к продукции, контролируя качество материалов с самого начала производства и снижая влияние различий в материалах на эксплуатационные характеристики продукции.
2、Наша компания располагает двумя специализированными производственными базами, которые отвечают соответственно за прецизионное механическое производство, изготовление оптической продукции и обработку прецизионных оптических компонентов, что позволяет быстро организовать производство и отгрузку после размещения заказа.
3、С учётом конструктивных особенностей и требований к оптическим характеристикам различных изделий мы предлагаем соответствующие технологии обработки, подходящие для производства сложных конструкций и высокоточных оптических компонентов.
Описание
маркер
Описание продукта

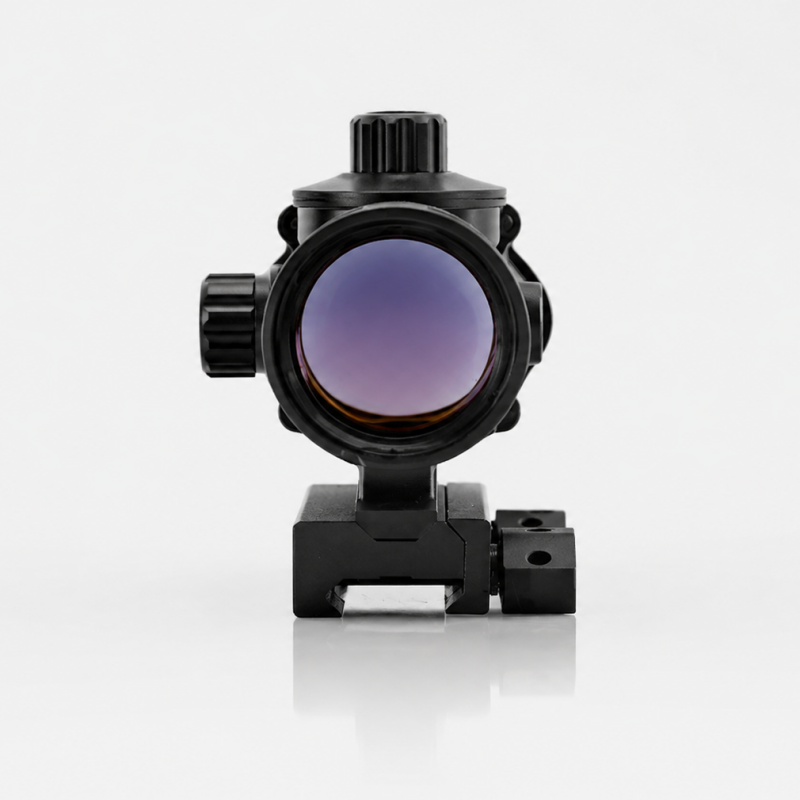

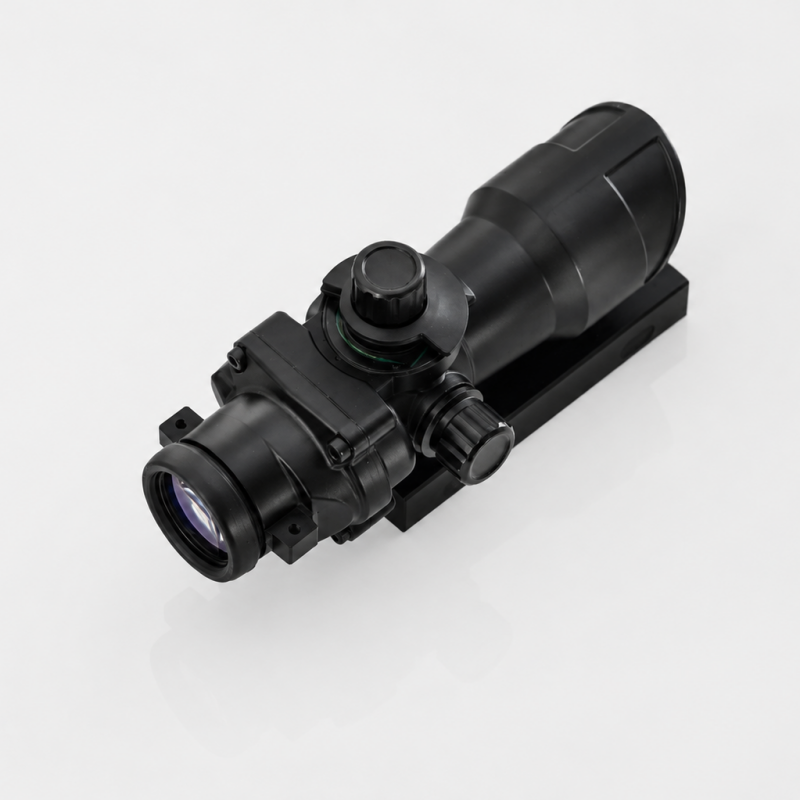

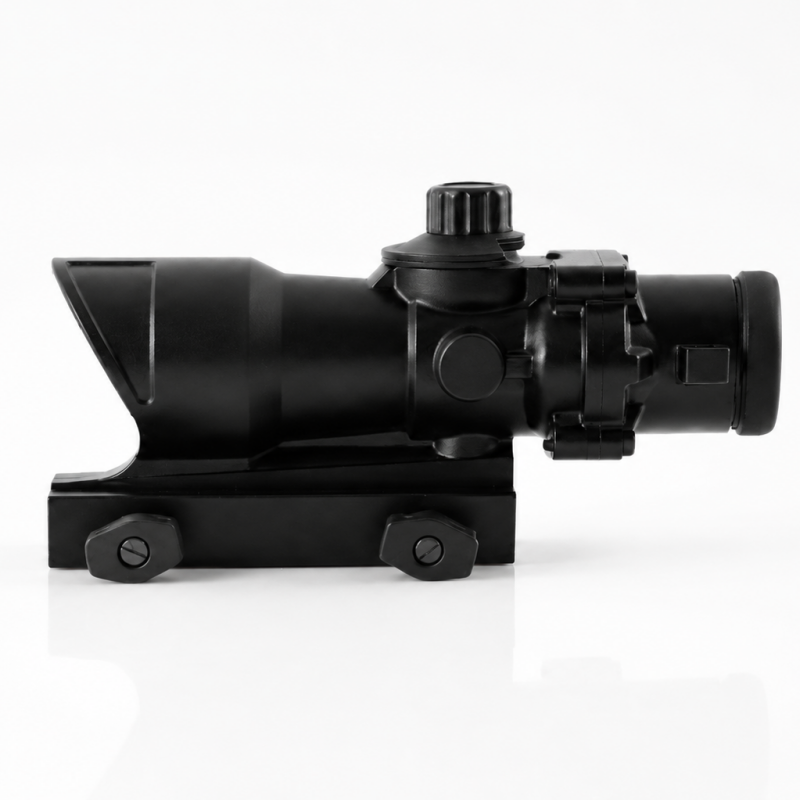

4× призматическое оптическое устройство наблюдения с несколькими режимами подсветки представляет собой оптическое устройство с фиксированным увеличением и полностью оптической системой формирования изображения. Устройство состоит из объектива, призменной оборачивающей системы и окуляра. Оптическая система обеспечивает увеличение, преобразование изображения и наблюдение за целью. Фиксированное увеличение 4× в сочетании с полем зрения не менее 6,5° позволяет сохранять широкий диапазон наблюдения и одновременно обеспечивает стабильное увеличенное изображение.
Устройство оснащено системой подсветки с адаптацией к окружающему освещению и отдельным пятирежимным батарейным осветителем, благодаря чему в зависимости от уровня внешнего освещения можно выбрать подходящий режим подсветки.
Как устройство с фиксированным увеличением сочетает широкий диапазон наблюдения и детализацию изображения?
Проблема отрасли
Оптические устройства с фиксированным увеличением обычно требуют компромисса между кратностью увеличения и полем зрения. При слишком высокой кратности поле наблюдения может быть ограничено, а при слишком низкой — становится сложнее получить достаточную детализацию изображения.
Соответствующее решение
В данном устройстве используется оптическая схема с фиксированным увеличением 4× + полем зрения ≥6,5° + призменной оборачивающей системой. Увеличение 4× обеспечивает стабильное оптическое увеличение, поле зрения ≥6,5° позволяет охватывать достаточно широкую область наблюдения, а призменный оборачивающий элемент формирует прямое изображение, благодаря чему устройство сохраняет компактную конструкцию и обеспечивает непосредственное наблюдение через окуляр.
Почему стоит выбрать этот призматический оптический прибор 4×?
01｜Фиксированное увеличение 4×
Используется оптическая система с фиксированным увеличением 4× без механизма переключения кратности. Простая конструкция подходит для сценариев наблюдения, где требуется стабильное увеличение.
02｜Широкое поле зрения ≥6,5°
Поле зрения устройства составляет не менее 6,5°, что при увеличении 4× обеспечивает широкий диапазон наблюдения и сочетает эффект увеличения с достаточным охватом поля зрения.
03｜Призменная оборачивающая система
Оптическая система состоит из объектива, призменной оборачивающей группы и окуляра. Призма выполняет преобразование изображения, после чего формируется прямое увеличенное оптическое изображение. Вся система использует полностью оптический принцип формирования изображения.
04｜Диаметр выходного зрачка ≥7,5 мм
Диаметр выходного зрачка составляет не менее 7,5 мм, обеспечивая большой диапазон положения выходного зрачка для визуального наблюдения и способствуя стабильному восприятию изображения.
05｜Удаление выходного зрачка ≥30 мм
Удаление выходного зрачка составляет не менее 30 мм, что соответствует требованиям оптической конструкции для визуального наблюдения и обеспечивает подходящее положение глаза.
06｜Адаптация к окружающему освещению
В устройстве используется волоконно-оптическая система подсветки, которая принимает и передаёт окружающий свет, благодаря чему яркость внутренней маркировки изменяется в соответствии с уровнем внешнего освещения и снижается зависимость от отдельного источника питания подсветки.
07｜Пять уровней дополнительной подсветки
Устройство оснащено отдельным осветителем, питающимся от батареи CR2032, и поддерживает 5 уровней регулировки яркости, что позволяет выбирать подходящий уровень дополнительной подсветки в зависимости от фактических условий освещения.
08｜Лёгкая конструкция ≤0,6 кг
Масса изделия в сборе не превышает 0,6 кг, включая батарею и без учёта аксессуаров. Компактная и лёгкая конструкция помогает снизить нагрузку при переноске мобильного оптического оборудования.
Основные технические параметры
| Категория параметров | Технический показатель | Техническая характеристика |
| Формирование изображения | Способ формирования изображения | Оптическое изображение в видимом свете |
| Оптические параметры | Фиксированное увеличение | 4× |
| Оптические параметры | Поле зрения | ≥6,5° |
| Оптические параметры | Диаметр выходного зрачка | ≥7,5 мм |
| Оптические параметры | Удаление выходного зрачка | ≥30 мм |
| Общие параметры | Масса изделия в сборе | ≤0,6 кг, включая батарею, без аксессуаров |
| Оптическая конструкция | Оптическая схема | Объектив + призменная оборачивающая группа + окуляр |
| Подсветка | Способ подсветки | Передача окружающего света через оптическое волокно + батарейная подсветка |
| Подсветка | Уровни дополнительной подсветки | 5 уровней |
| Подсветка | Батарея осветителя | CR2032 |
| Формирование изображения | Наблюдение изображения | Наблюдение через полностью оптический окуляр |
| Видео | Видеовыход | Открытые технические параметры отсутствуют |
| Связь | Цифровой интерфейс связи | Открытые технические параметры отсутствуют |
| Эксплуатация | Рабочая температура | Числовое значение в руководстве не указано |
| Хранение | Температура хранения | 5℃～25℃ |
| Хранение | Относительная влажность при хранении | ≤70% |
| Категория параметров | Технический показатель | Техническая характеристика |
| Формирование изображения | Способ формирования изображения | Оптическое изображение в видимом свете |
Комплектация и аксессуары
В комплект поставки входят 2 светозащитных фильтра, 1 кронштейн, 2 шестигранных винта M3×8 и 1 шестигранный ключ M3. Также предоставляются принадлежности для очистки и обслуживания, включая салфетку для оптики, щётку и влагопоглотитель, а также футляр для Призматического прицела, руководство по эксплуатации и документы о качестве, что удобно для установки, повседневного обслуживания и хранения изделия.
Практическая ценность лёгкой конструкции
Для переносного оптического оборудования масса влияет не только на способ переноски, но и на общую конструкцию устройства. Масса данного изделия в сборе составляет ≤0,6 кг. При этом сохраняются оптическое увеличение 4×, призменная оборачивающая система и несколько режимов подсветки, а масса устройства остаётся контролируемой. Такая конструкция подходит для проектов, в которых предъявляются конкретные требования к массе оборудования, габаритам конструкции и удобству эксплуатации.
Профессиональная команда поддерживает разработку и производство продукции
Наша компания располагает производственно-технической командой численностью более 200 человек, охватывающей разработку продукции, проектирование технологических процессов, прецизионную обработку, производство оптики и управление качеством. На базе прецизионного производства работают около 20 специалистов по технологии, 12 специалистов по управлению качеством и более 50 специалистов среднего и высокого уровня квалификации; на оптической производственной базе работает более 40 сотрудников, включая более 20 профессиональных технических специалистов с многолетним опытом работы в оптической отрасли. Профессиональная инженерная команда постоянно оптимизирует производственные технологии и процессы, усиливает контроль качества на ключевых этапах, поддерживает стабильность продукции и обеспечивает устойчивость поставок для клиентов.
Индивидуальная упаковка
В соответствии с требованиями заказа могут предоставляться индивидуальные решения для этикеток продукции, упаковочных листов, маркировки упаковки, печати логотипа заказчика и нейтральной упаковки. Для проектов OEM/ODM упаковка может быть изготовлена в соответствии с согласованными сторонами требованиями к бренду и упаковочному оформлению. Перед отправкой по запросу заказчика предоставляются фотографии упаковки и информация об упаковочных местах для подтверждения.
Часто задаваемые вопросы
Q1、Имеет ли компания собственные производственные базы?
A: Да. Наша компания располагает двумя специализированными производственными базами, которые соответственно выполняют задачи по производству прецизионных механических компонентов, оптической продукции и обработке прецизионных оптических компонентов.
Q2、Какова общая площадь двух производственных баз?
A: Общая производственная площадь двух баз превышает 26 000 квадратных метров. Сформирована интегрированная производственная структура, охватывающая разработку оптики, прецизионную обработку, сборку продукции и контроль качества.
Q3、За что отвечает база прецизионного механического производства?
A: Площадь здания базы прецизионного механического производства превышает 20 000 квадратных метров. База в основном отвечает за обработку прецизионных механических конструкционных деталей, механических компонентов оптической продукции и высокоточных комплектующих, а также выполняет часть работ по сборке и наладке продукции.
