Прецизионная обработка оптических компонентов
1、Прецизионная обработка оптических компонентов позволяет изготавливать изделия из широкого спектра оптических материалов — монокристаллического кремния, сапфира, стекла K9, германия, кварца, ZnSe, ZnS, халькогенидных стёкол и фторидов; технология подбирается под конкретную задачу.
2、Предлагаются три класса точности — стандартный, прецизионный и сверхпрецизионный. На максимальном уровне достигаются форма поверхности N=1/10, нерегулярность ΔN=1/4, чистота поверхности 10/5 и параллельность 30″, что позволяет закрыть самые разные требования к точности.
3、Допускается изготовление по чертежам с индивидуальными размерами, толщиной, кривизной, конструкцией, кристаллографической ориентацией и покрытием. Продукция охватывает оптические системы инфракрасного, ультрафиолетового и видимого диапазонов и находит применение в формировании изображения, контроле, лазерной технике и сенсорике.
Описание
маркер
Подробнее о продукции
Мы — производитель полного цикла: оказываем услуги по прецизионной обработке оптических компонентов, а наш ассортимент охватывает семь серий изделий, каждое из которых может быть изготовлено по чертежам и техническим требованиям заказчика. Ниже приведено подробное описание.

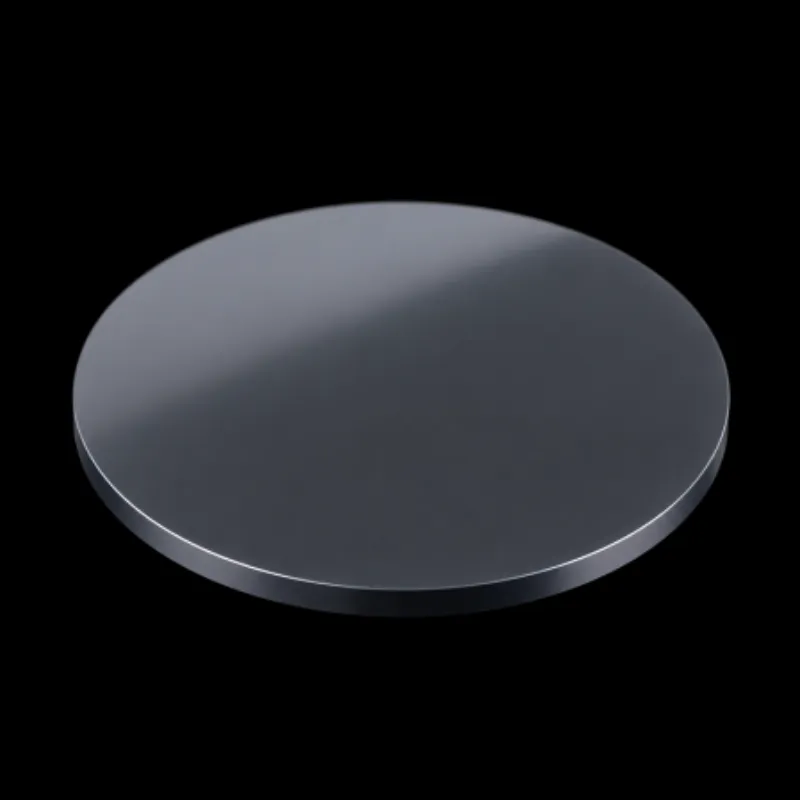

1、Инфракрасные оптические окна из монокристаллического кремния
Инфракрасное оптическое окно из монокристаллического кремния представляет собой плоскую круглую пластину. Его главное достоинство — в том, что монокристаллический кремний отлично подходит для плоскостных элементов инфракрасной и прецизионной оптики, а круглая пластина легко интегрируется в систему в качестве окна или внутреннего плоскостного компонента. Доступна обработка трёх классов точности — стандартного, прецизионного и сверхпрецизионного; высокие показатели поверхности и её тонкое качество благоприятно сказываются на работе инфракрасных систем. Покрытие, толщина и конкретные размеры согласовываются под проект. Поскольку в исходных материалах не указаны кристаллографическая ориентация, легирование, удельное сопротивление, чистота материала, допуски на толщину и спектральные характеристики, эти параметры уточняются по чертежу или техническому соглашению. Изделие рассчитано на заказные инфракрасные окна и прецизионные плоскостные компоненты.

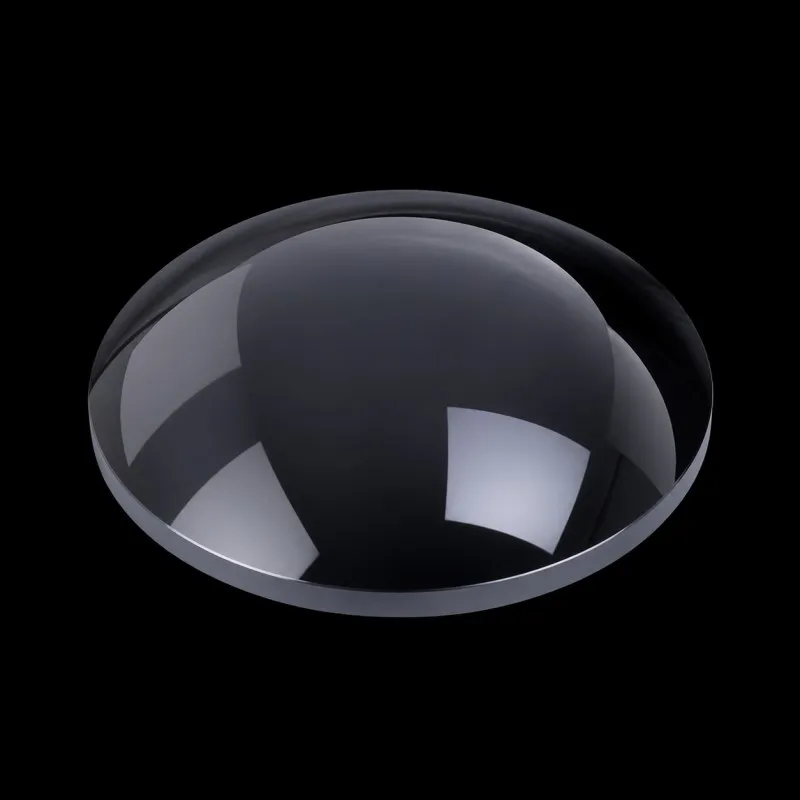

2、Заказные инфракрасные линзы из монокристаллического кремния
Заказная инфракрасная линза из монокристаллического кремния — это круглая линза с выпуклой преломляющей поверхностью, изготавливаемая в диапазоне диаметров D3–D260 мм. Кремний отличается высокой твёрдостью и нерастворимостью в воде, а в инфракрасном диапазоне он обладает практической ценностью, поэтому такие линзы применяются в ИК-формировании изображения и контрольно-измерительном анализе. Предлагаются три класса точности — стандартный, прецизионный и сверхпрецизионный; максимальные показатели: форма поверхности N=1/2, нерегулярность ΔN=1/4, чистота поверхности 40/20, разность центральных толщин 0,01 и децентрировка 30″. Покрытие наносится по требованию заказчика.
3、Заказные прецизионные оптические призмы из сапфира
Заказная прецизионная призма из прозрачного сапфира — это многогранный элемент, предназначенный для изменения направления распространения луча и разворота хода лучей; она применима в оптических системах ультрафиолетового, видимого и ближнего инфракрасного диапазонов. Доступна обработка трёх классов точности; на выбор предлагаются повышенная форма поверхности, чистота поверхности, параллельность и пирамидальность, а размеры, конструкция и покрытие изготавливаются по требованиям проекта. Конкретный тип призмы, углы, допуски на размеры, границы рабочих длин волн, коэффициент пропускания и показатель преломления уточняются по чертежу и техническому соглашению. Изделие оптимально подходит для корректировки хода лучей в прецизионных оптических приборах и системах формирования изображения.

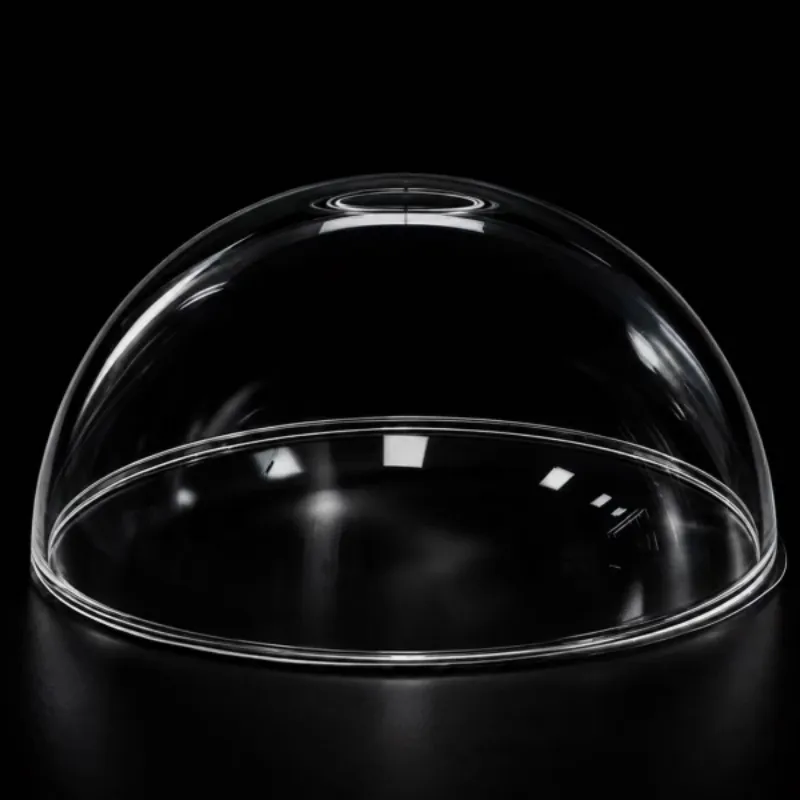

4、Высокопрочные защитные оптические купола из сапфира
Высокопрочный защитный оптический купол из сапфира — это прозрачная сферическая оболочка, устанавливаемая на входе оптической системы. Она обеспечивает прозрачную защиту детекторов и оптических датчиков, пропуская лучи под большими углами падения. Предлагаются три класса точности — стандартный, прецизионный и сверхпрецизионный; максимальные показатели: форма поверхности N 1/2, нерегулярность ΔN 1/4, чистота поверхности 40/20, разность краевых толщин 0,01 и децентрировка 1′. Диапазон размеров — D5–D260 мм, покрытие изготавливается по требованиям проекта. Купол подходит для фронтальной защиты систем широкоугольного формирования изображения, контроля и измерений.
5、Заказные асферические оптические элементы (односторонние и двусторонние)
Заказной асферический оптический элемент строится на основе осесимметричной асферической поверхности, отличающейся от сферической; он выпускается в вариантах с одной или двумя асферическими поверхностями и позволяет исправлять сферическую и другие аберрации меньшим числом компонентов, заметно улучшая качество изображения. Изделия рассчитаны на системы формирования изображения, лазерную и осветительную технику; поддерживаются материалы K9, кварц, а также инфракрасные материалы — германий и кремний. Показатели: PV 0,3–1 мкм, RMS 0,03–0,1 мкм, наружный диаметр Φ20–Φ200 мм. Элемент оптимален для отработки опытных образцов и мелкосерийного прецизионного производства.
6、Заказные сапфировые оптические изделия нестандартной формы
Заказные сапфировые оптические изделия нестандартной формы — это компоненты, изготавливаемые из сапфира по индивидуальным чертежам: свободные поверхности, окна нестандартной геометрии, кольцевые и стержневые элементы. По твёрдости сапфир уступает лишь алмазу, отличается износостойкостью, термостойкостью, коррозионной стойкостью и химической стабильностью. Предлагаются три класса точности — стандартный, прецизионный и сверхпрецизионный; конкретные внешний контур, отверстия и пазы, поверхности, толщина, кристаллографическая ориентация и посадочные интерфейсы согласовываются по чертежу. Изделия подходят для электронных, оптических и заказных систем.
7、Заказные цилиндрические линзы из стекла K9
Заказная цилиндрическая линза из оптического стекла K9 обладает цилиндрической поверхностью, которая создаёт сходимость или расходимость пучка только в одном направлении, тогда как в перпендикулярном направлении форма пучка практически сохраняется. Такая линза применяется для формирования линейного пятна, одномерного профилирования пучка, его расширения и сжатия. Доступны три класса точности — стандартный, прецизионный и сверхпрецизионный; фокусное расстояние, радиус кривизны, габаритные размеры и рабочий диапазон длин волн уточняются по чертежу.
Технические параметры продукции
| Наименование продукции | Материал | Форма / конструкция | Размеры / толщина | Класс точности и ключевые показатели |
| Инфракрасное оптическое окно из монокристаллического кремния | Монокристаллический кремний | Круглая плоская пластина из монокристаллического кремния | D1–D500 мм; толщина обычно около 1–2 мм, может корректироваться | Три класса: стандартный / прецизионный / сверхпрецизионный; максимально: форма поверхности N=1/10, нерегулярность ΔN=1/4, чистота поверхности 10/5, параллельность 30″ |
| Заказная инфракрасная линза из монокристаллического кремния | Монокристаллический кремний | Круглая линза из монокристаллического кремния с выпуклой поверхностью | D3–D260 мм; фокусное расстояние, радиус кривизны, центральная толщина и действующая апертура — по согласованию | Три класса: стандартный / прецизионный / сверхпрецизионный; максимально: форма поверхности N=1/2, нерегулярность ΔN=1/4, чистота поверхности 40/20, разность центральных толщин до 0,01, децентрировка 30″ |
| Заказная прецизионная призма из сапфира | Сапфир | Сапфировая оптическая призма для изменения направления хода лучей или реализации заданной оптической схемы | 3–300 мм; тип призмы и углы — по чертежу | Три класса: стандартный / прецизионный / сверхпрецизионный; максимально: форма поверхности N=1/2, нерегулярность ΔN=1/4, чистота поверхности 40/20, параллельность и пирамидальность 30″ |
| Высокопрочный защитный оптический купол из сапфира | Сапфир | Прозрачная сферическая оболочка для фронтальной защиты оптических систем и работы с лучами под большими углами падения | D5–D260 мм; радиус сферы, высота, толщина стенки и действующая апертура — по согласованию | Три класса: стандартный / прецизионный / сверхпрецизионный; максимально: форма поверхности N=1/2, нерегулярность ΔN=1/4, чистота поверхности 40/20; разность краевых толщин 0,05/0,02/0,01, децентрировка 5′/2′/1′ |
| Заказной асферический оптический элемент (односторонний / двусторонний) | K9, кварц, германий, кремний, сульфид цинка, селенид цинка, IRG206, IRG027 | Осесимметричный элемент с одной или двумя асферическими поверхностями для систем формирования изображения, лазерной и осветительной техники | Наружный диаметр Φ20–Φ200 мм; PV 0,3–1 мкм; RMS 0,03–0,1 мкм; допуск на наружный диаметр −0,1…−0,2 мм; допуск на толщину ±0,05…±0,15 мм; фаска 0,2×45°…0,5×45° | Чистота поверхности по материалу: 40/20, 20/10, 80/50, 60/40 |
| Заказное сапфировое оптическое изделие нестандартной формы | Сапфир | Нестандартный сапфировый оптический компонент: свободные поверхности, окна нестандартной геометрии, кольцевые и стержневые элементы | D1–D500 мм | Три класса: стандартный / прецизионный / сверхпрецизионный; максимально: форма поверхности N=1/10, нерегулярность ΔN=1/4, чистота поверхности 10/5, параллельность 30″ |
| Заказная цилиндрическая линза из стекла K9 | Оптическое стекло K9 | Цилиндрическая линза из стекла K9: кривизна создаёт сходимость или расходимость в одном направлении, в перпендикулярном направлении форма пучка сохраняется | 3–300 мм; фокусное расстояние, радиус кривизны и габаритные размеры — по чертежу | Три класса: стандартный / прецизионный / сверхпрецизионный; максимально: форма поверхности N=1/2, нерегулярность ΔN=1/4, чистота поверхности 40/20, децентрировка 30″ |
Примечание: Покрытие и т.д. могут быть настроены в соответствии с требованиями заказчика, пожалуйста, свяжитесь с нами.
Области применения
Наши услуги по прецизионной обработке оптических компонентов находят широкое применение в аппаратуре инфракрасного и тепловизионного формирования изображения, в контрольно-измерительных и сенсорных устройствах, при генерации лазерной линии, линейной фокусировке и одномерном профилировании пучка, в оптических модулях ультрафиолетового, видимого и ближнего инфракрасного диапазонов, в прецизионных приборах и научных оптических системах, а также в промышленном контроле, сканировании, освещении и системной интеграции. При этом окна и линзы из монокристаллического кремния рассчитаны на инфракрасные оптические системы; сапфировые призмы и купола применяются для разворота хода лучей, работы в нескольких диапазонах и прозрачной фронтальной защиты; асферические элементы — в системах формирования изображения и лазерной технике; изделия нестандартной формы — в заказных электронных и оптических узлах; а цилиндрические линзы из K9 — для получения линейного пятна и профилирования пучка.
Проблематика
В лазерной обработке, оптическом контроле и осветительных системах нередко требуется менять размер пучка лишь в одном направлении. Обычная сферическая линза воздействует на пучок сразу в двух направлениях, поэтому для задач однонаправленной фокусировки или профилирования она может не обеспечить нужную схему хода лучей.
Наше решение
Наша продукция использует цилиндрическую кривизну, которая воздействует на пучок только в одном направлении: точечный или почти круглый пучок можно сфокусировать или рассеять вдоль одной оси, превратив точечное пятно в линейное либо скорректировав размер пучка в одном измерении. В зависимости от требований оптической системы предлагаются различные классы точности, размеры и варианты покрытия.
От стандартной до сверхпрецизионной обработки: три класса точности на выбор
Разные оптические системы предъявляют к точности элементов далеко не одинаковые требования. Поэтому для каждого проекта мы предлагаем три класса точности обработки:
| Класс точности | Форма поверхности N | Нерегулярность ΔN |
| Стандартный | 5 | 1 |
| Прецизионный | 2 | 1/2 |
| Сверхпрецизионный | 1/2 | 1/4 |
На сверхпрецизионном уровне форма поверхности достигает 1/2, нерегулярность — 1/4, а децентрировка контролируется в пределах 30″. Для проектов, требующих более высокой точности обработки, класс выбирается в соответствии с конкретной оптической схемой.
Почему стоит выбрать заказную цилиндрическую линзу?
1、Оптическое действие в одном направлении. Цилиндрическая кривизна действует преимущественно в одном направлении, поэтому линза обеспечивает фокусировку, расширение, сжатие и профилирование пучка в одном измерении — идеальное решение для систем, где требуется корректировать размер пучка только по одной оси.
2、Три класса точности обработки. Предлагаются стандартный, прецизионный и сверхпрецизионный классы точности; выбор определяется требованиями конкретной оптической системы к форме поверхности, нерегулярности, состоянию поверхности и децентрировке.
3、Диапазон размеров 3–300 мм. Размеры изделия лежат в диапазоне 3–300 мм; конкретные длина, ширина, центральная и краевая толщины, а также действующая апертура задаются по чертежу заказчика и требованиям проекта.
4、Гибкие варианты покрытия. Покрытие подбирается под требования заказчика: рабочий диапазон длин волн, тип покрытия, коэффициент пропускания и характеристики слоёв согласовываются с учётом конкретной оптической системы.
5、Ориентация на интеграцию в оптические системы. Цилиндрическую линзу из K9 можно приобрести как самостоятельный оптический элемент, а можно заказать её с индивидуальной доводкой размеров, точности и покрытия с учётом оптической схемы заказчика, механической конструкции и условий эксплуатации.
Часто задаваемые вопросы
Q1. Возможно ли изготовление по чертежу?
A : Да. Заказчик передаёт двухмерный чертёж, трёхмерную модель или техническое задание, и наша инженерная команда оценивает возможность изготовления в соответствии с требованиями.
Q2. Можно ли изготовить цилиндрические линзы с особыми параметрами?
A : Возможность оценивается. Конкретные форма, кривизна, размеры и точность линзы подтверждаются по фактическим техническим требованиям.
Q3. Каков рабочий диапазон длин волн материала K9?
A : В открытых материалах производителя точный рабочий диапазон не указан, поэтому его необходимо уточнять с учётом конкретной марки стекла, оптической схемы и требований к покрытию.
Оборудование прецизионного производства
Наша компания, основанная в 2010 году, всегда была основана на независимом производстве.Две его основные базы принадлежат одной и той же компании, все они построены и эксплуатируются самостоятельно: база в Чанчуне занимает площадь более 20 000 квадратных метров и специализируется на прецизионном оборудовании и конструктивных деталях; оптическая база площадью около 6000 квадратных метров специализируется на оптических компонентах, линзах и фотоэлектрических изделиях.Эти компании по-разному разделяют труд и используют единую систему, совместно используют платформы исследований и разработок, контроля качества и управления производством, а также участвуют во всей цепочке - от механической обработки до сборки оптики, настройки и тестирования.Располагая собственными заводами и коллективами, компания работает с заказчиками в русскоязычных регионах и Центральной Азии и может поставлять оптические изделия и решения для сборки по индивидуальному заказу в соответствии с чертежами, образцами и условиями работы.
Расчёт стоимости, образцы и поддержка мелких серий
По стандартной продукции и запросам с полным комплектом документации Erlang Optics оперативно готовит коммерческое предложение. Для заказных оптических элементов, сложных конструктивных узлов и проектов OEM/ODM стоимость рассчитывается по итогам технической оценки; кроме того, мы поддерживаем разработку образцов и мелкосерийное опытное производство, помогая заказчику провести проверку изделия и перейти к серийному выпуску после согласования результатов.
Свяжитесь с нами
Если вы ищете цилиндрические линзы из K9, заказные цилиндрические линзы или услуги по прецизионной обработке оптических компонентов, просто отправьте нам технические материалы по вашему проекту.
