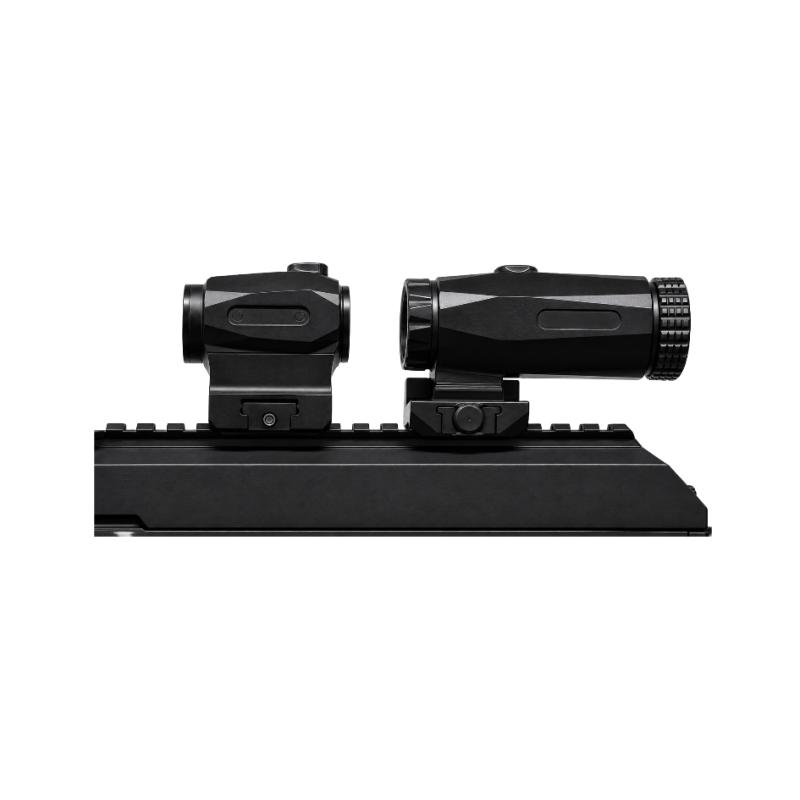

Мини-коллиматорный прицел и магнифера 3× с откидным кронштейном
1、Переключение двух режимов 1×/3×: коллиматорный прицел обеспечивает быстрое прицеливание с увеличением 1×, а 3-кратный увеличитель, введённый в оптическую ось, даёт фиксированное увеличение 3×. Переход между режимами выполняется откидыванием увеличителя — разбирать изделие не требуется.
2、Коллиматорный прицел с несколькими прицельными марками: центральная точка 2 MOA и кольцо 65 MOA, 12 ступеней яркости, пробуждение от движения; корпус из алюминиевого сплава 7075 обеспечивает защиту IP67.
3、Основа совместимости: номинальная высота оптической оси коллиматорного прицела и увеличителя составляет 36 мм; увеличитель обеспечивает удаление выходного зрачка 68,8 мм и диоптрийную коррекцию от −3 до +2 дптр, что позволяет подстроить прицел под разные потребности наблюдения.
Описание
маркер
Описание изделия
В нашей схеме применена последовательная компоновка: спереди установлен коллиматорный прицел 1×, сзади — 3-кратный увеличитель. Коллиматорный прицел формирует электронную прицельную марку и управляет яркостью, а увеличитель — пассивный оптический компонент: введённый в оптическую ось, он даёт фиксированное увеличение, а при выведении из оси наблюдение вновь становится без увеличения. Принцип отображения в нашей схеме отличается от голографического прицела: марка формируется электронным способом, без голографических элементов отображения. Номинальная высота оптической оси обеих моделей — 36 мм, что служит основой совмещения осей в комбинации; габаритные размеры комбинации, её общая масса, допуски посадочных интерфейсов, повторяемость позиционирования и качество изображения подлежат подтверждению по результатам натурных испытаний.
Отраслевая проблема
При закупке прицельных комплектов клиенты чаще всего приобретают коллиматорный прицел и увеличитель по отдельности и собирают комбинацию самостоятельно. Нередко бывает, что у изделий разных брендов и партий высота оптической оси не совпадает, посадочные интерфейсы не стыкуются, а переднюю и заднюю оптические оси не удаётся выровнять: в результате точка прицеливания смещается или наблюдение через комбинацию становится невозможным.
Решение
Мы — завод-изготовитель, поэтому поставляем коллиматорный прицел и 3-кратный откидной увеличитель как единый комбинированный комплект. Номинальная высота оптической оси обеих моделей — 36 мм, что создаёт основу совмещения осей при последовательной компоновке. Увеличитель крепится позади коллиматорного прицела на откидном кронштейне: в рабочем положении он даёт увеличение 3×, а в откинутом восстанавливается наблюдение 1× — демонтаж не требуется. Дополнительно мы оказываем предпродажную поддержку по подбору, оценку образцов и услуги OEM/ODM, чтобы заказчик успел проверить совместимость ещё до начала серийных закупок.
Технические характеристики
| Параметр | Красная точка | 3-кратный увеличитель | Примечание |
| Номинальное увеличение | 1× | 3× | два режима: 1× / 3× |
| Номинальная высота оптической оси | 36 мм | 36 мм | основа совмещения оптических осей |
| Окно / действующая апертура | окно Φ21 мм | действующая апертура Φ18,4 мм | указывается отдельно по компонентам |
| Прицельная марка | точка 2 MOA + кольцо 65 MOA | не применяется | марка формируется красной точкой |
| Яркость | 12 ступеней, включая режим слабого света | не применяется | управляется красной точкой |
| Поле зрения | количественное значение не указано | 7° | поле зрения комбинации подтверждается испытаниями |
| Диаметр выходного зрачка | не указан | 6,0 мм | параметр режима увеличения |
| Удаление выходного зрачка | не указано | 68,8 мм | параметр режима увеличения |
| Диоптрийная коррекция | не указана | от −3 до +2 дптр | регулируется увеличителем |
| Питание | CR2032, 3 В | не требуется | электронные функции комбинации питаются от красной точки |
| Габариты | 63×40,9×44,8 мм | 106×46×65 мм | габариты комбинации не указаны |
| Масса | ≤240 г | ≤350 г | общая масса не рассчитывается напрямую |
| Материал корпуса | алюминиевый сплав 7075 | алюминиевый сплав, нержавеющая сталь, оптическое стекло | указывается отдельно по компонентам |
| Покрытие и цвет | чёрное сатиновое анодирование | чёрный; технология покрытия уточняется | указывается отдельно по компонентам |
| Степень защиты | IP67, уплотнительные кольца и силиконовые уплотнения | герметичность, влаго- и солезащита; класс не указан | защита комбинации не определяется по одиночным изделиям |
| Рабочая температура | от −40 до +50 °C | от −40 до +55 °C | рабочий диапазон комбинации подтверждается на готовом изделии |
| Температура хранения | не указана | от −50 до +65 °C | не публикуется как диапазон хранения комбинации |
| Посадочный интерфейс | стандартная планка | конкретный интерфейс не указан | фактический монтаж и допуски комбинации подтверждаются |
| Откидной механизм | не применяется | быстрый откидной механизм | направление откидывания, фиксация, повторяемость и ресурс не указаны |
| Режим ожидания | по документации — 10 000 ч; условия испытаний уточняются | нет | требуется подтверждение: яркость, температура, ёмкость элемента питания |
Применение
Применение — наружное наблюдение и охранное патрулирование: комбинация переключается между прямым наблюдением 1× и наблюдением с увеличением 3×. Увеличитель — пассивный оптический компонент, электронную прицельную марку формирует коллиматорный прицел. Если проект подбирается по запросу «голографический прицел», параметры следует сверять с коллиматорным прицелом именно данного решения, а выводы о голографических прицелах на него не распространяются.
Гарантии и сервис
Коммерческое предложение и образцы
Для стандартных изделий достаточно указать модель и количество; для заказных желательно предоставить чертежи, технические параметры, объём партии и описание применения — это позволит быстро подготовить оценку. Мы принимаем заказы на образцы и малые партии: при разработке новых изделий и заказных проектов сначала изготавливаются образцы и пробные партии, и лишь после успешной проверки изделие запускается в серийное производство. Для оптовых закупок и сотрудничества OEM/ODM предусмотрена оценка образцов и доработка технического решения. Послепродажное обслуживание включает инструктаж по установке и эксплуатации, удалённую техническую поддержку, а также подтверждение и технический анализ гарантийных случаев — на основании согласованных параметров изделия, критериев приёмки и условий сервисного обслуживания.
Логистика и доставка
Мультимодальная доставка
Возможна доставка морем (крупные партии), по железной дороге (стабильный маршрут в Россию и Среднюю Азию), воздушным транспортом (срочные и ценные грузы), а также мультимодальными схемами. Для стандартных и заказных изделий устанавливаются разумные сроки поставки, предусмотрено выполнение срочных заказов. Мы предоставляем полный комплект торговых документов — счета, упаковочные листы, сертификаты происхождения, протоколы контроля качества и т. п.; коды ТН ВЭД, наименования и количество заранее сверяются, что снижает риски на таможне. Условия оплаты гибкие (T/T, L/C, поэтапные платежи), поддерживаются долгосрочные и оптовые заказы. Упаковка выполнена по экспортным стандартам: точные оптические элементы зафиксированы и защищены от вибрации и влаги, корпус и оптические узлы амортизированы. Предусмотрены маркировка, упаковочный лист и нейтральная упаковка; перед отгрузкой по запросу предоставляются фотографии упаковки и опись для согласования.
О компании
Компания основана в 2010 году; обе производственные площадки построены и управляются самостоятельно и принадлежат одному предприятию. Площадка точного машиностроения расположена в Чанчуне: её площадь превышает 20 000 м², здесь выполняются механическая обработка и изготовление прецизионных конструктивных элементов. Оптическое производство занимает около 6 000 м² и выпускает оптические элементы, объективы и оптоэлектронную продукцию. Площадки разделены по технологическому принципу, но работают на единой системе разработки, контроля качества и производства: точная механика, оптическая обработка, сборка объективов, оптоэлектронные разработки, юстировка и испытания выстроены в одну цепочку. Благодаря собственным мощностям и команде компания готова к полному циклу индивидуальных решений — по чертежам, образцам и реальным потребностям заказчиков из русскоязычного региона и Средней Азии.
Часто задаваемые вопросы (FAQ)
Вопрос 1. Как получить расчёт стоимости комбинированного решения и какие данные для этого нужны?
Ответ: Заявку можно оставить через форму запроса на сайте или обратиться к нам напрямую. Для стандартных изделий достаточно указать модель и количество; для заказных желательно предоставить чертежи, технические параметры, объём партии и описание применения. Модели красной точки и 3-кратного увеличителя пока уточняются: перед официальным предложением необходимо согласовать модели и комплектацию.
Вопрос 2. Поддерживаете ли вы образцы и малые партии?
Ответ: Да. Для новых разработок и заказных проектов сначала изготавливаются образцы и пробные малые партии; после успешной проверки изделие переходит в серийное производство.
Вопрос 3. Возможно ли изготовление нестандартных изделий?
Ответ: Да. Изделие оценивается по чертежам, техническому заданию или образцу заказчика; при необходимости изготавливаем продукцию с учётом особых требований — например, нестандартных посадочных интерфейсов или фирменной маркировки.
Вопрос 4. Как осуществляется контроль качества?
Ответ: На предприятии действует сквозная система управления качеством — от входного контроля сырья и материалов через контроль производственных процессов до финальных испытаний готовой продукции. Оптические характеристики проверяются по конкретным показателям: увеличение, поле зрения, параметры выходного зрачка. Неподтверждённые позиции комбинации — посадочные интерфейсы, совмещение оптических осей, качество изображения — фиксируются по техническому соглашению и результатам испытаний.
Вопрос 5. Какие параметры комбинированного решения нельзя определить расчётным путём?
Ответ: Габариты и общая масса комбинации, допуски интерфейсов, повторяемость позиционирования, поле зрения, светопропускание, разрешение, параллакс, качество изображения по краю поля, суммарная хроматическая аберрация, ресурс откидного механизма, упаковочный лист и сертификационные данные. Ни один из этих параметров не определяется простым расчётом вместо испытаний: все они подтверждаются перед публикацией.
