Минимальное количество изделий: 100 штук
Производственная мощность: 1000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Площадь нашей базы прецизионного оптического производства составляет около 6 000 м². Она специализируется на производстве линз, оптических компонентов, обработке поверхностей и нанесении покрытий.
2、На нашей базе прецизионного производства работают около 20 специалистов по технологическим процессам, отвечающих за разработку производственных процессов, техническую поддержку и оптимизацию производственных процессов.
3、С учётом объёма закупки и масштаба проекта, а также типа продукции и производственных возможностей, мы предоставляем рекомендации по подбору продукции для оптовых закупок.
Описание
маркер
Описание продукта

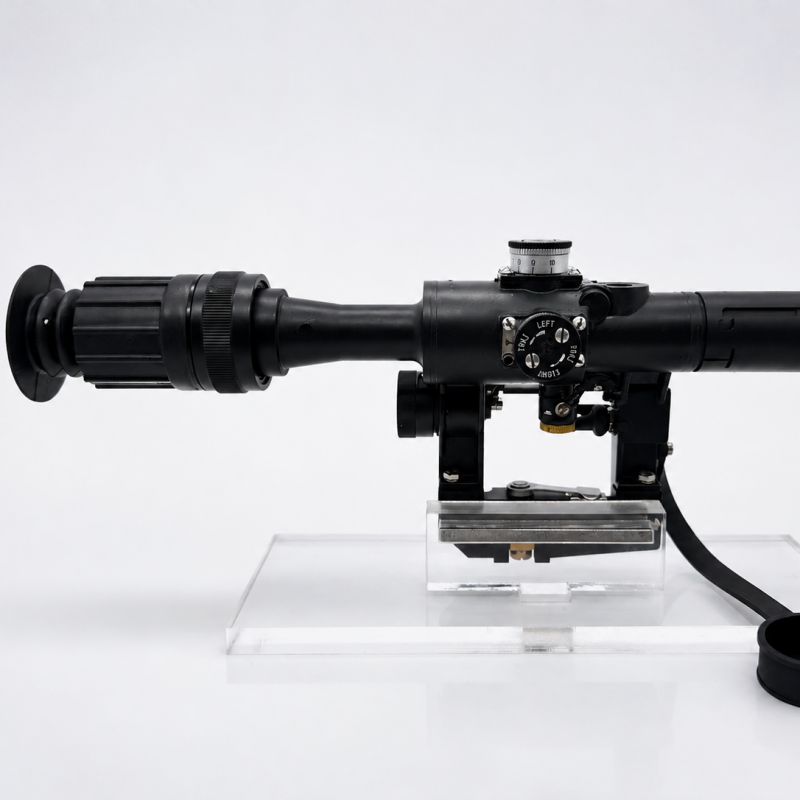

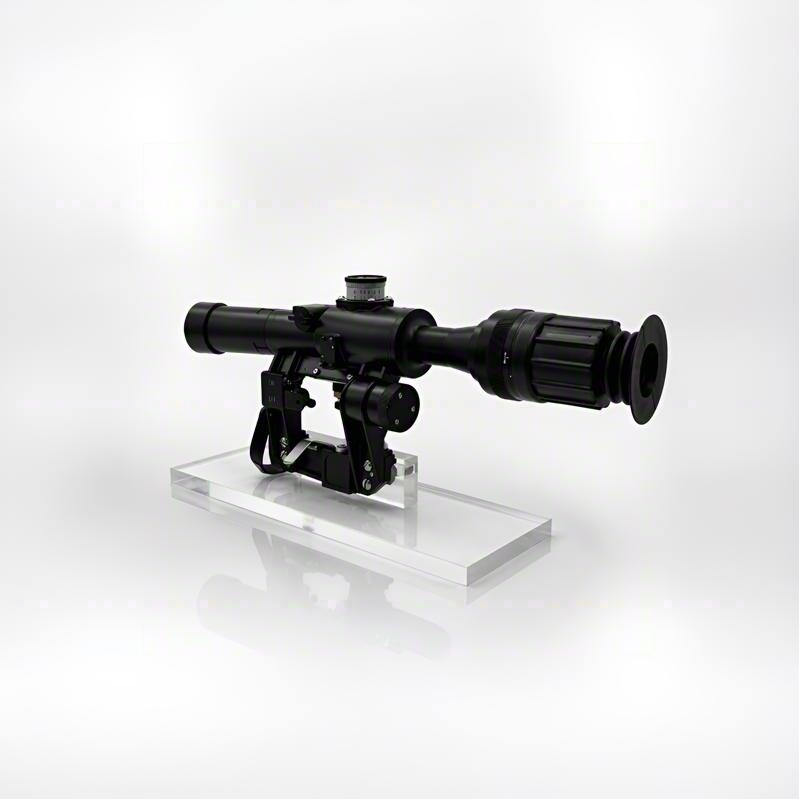

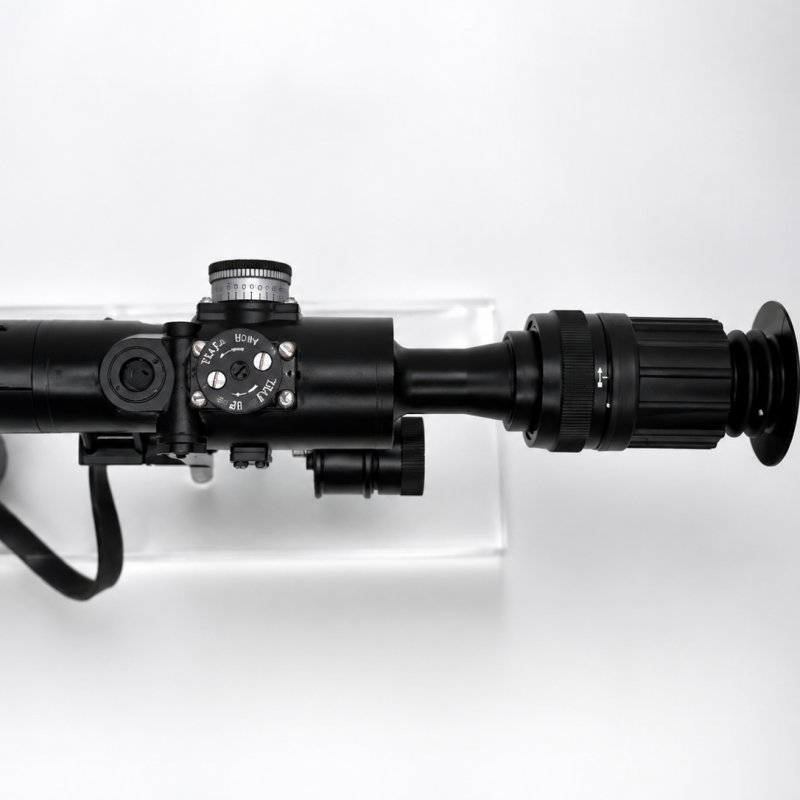

Оптическое устройство с фиксированным 4-кратным увеличением разработано для гражданской оптики, оборудования для наблюдения на открытом воздухе, систем спортивной подготовки и соответствующих проектов интеграции оптических систем.
Наш дневной оптический прицел для винтовки использует оптическую систему с фиксированным увеличением. Полный оптический тракт формируется объективной группой, группой светофильтров, прицельной сеткой, оборачивающей системой и окулярной группой, обеспечивая отображение прямого изображения и информации прицельной сетки в одном поле наблюдения.
Механический механизм регулировки, вспомогательная подсветка, выдвижная бленда, а также защитные аксессуары с обеих сторон объектива и окуляра объединены в общей конструкции, обеспечивая не только функции оптического наблюдения, но и удобство регулировки, транспортировки и повседневного хранения оборудования.
Отраслевые проблемы
Фиксированные оптические системы увеличения в реальных условиях эксплуатации могут сталкиваться с необходимостью одновременно учитывать «наблюдение, регулировку и защиту»
Чрезмерная ориентация только на оптические характеристики может привести к усложнению конструкции, тогда как отсутствие продуманной системы регулировки и защиты может повлиять на удобство повседневной эксплуатации и транспортировки оборудования.
Решение
За счёт комбинации оптической системы с фиксированным увеличением, механического механизма регулировки, вспомогательной подсветки, выдвижной бленды, а также защитных аксессуаров объектива и окуляра функции оптического наблюдения, настройки параметров и защиты оборудования объединены в одной конструкции.
Преимущества продукта
01｜Оптическая система с фиксированным увеличением
Наш дневной оптический прицел для винтовки использует конструкцию с фиксированным увеличением, исключая сложный механизм переключения кратности. Это делает конструкцию более простой и подходит для оптических устройств, которым требуется стабильное наблюдение с увеличением.
02｜Сочетание поля зрения и удаления выходного зрачка
Оптическое устройство с фиксированным 4-кратным увеличением обеспечивает поле зрения 6°, диаметр выходного зрачка 6 мм и удаление выходного зрачка 70 мм, сочетая ширину наблюдаемого изображения и удобство наблюдения при фиксированной кратности.
03｜Отображение прямого изображения
В оптической системе предусмотрена оборачивающая система, благодаря которой через окуляр пользователь получает прямое изображение для наблюдения одновременно с информацией прицельной сетки.
04｜Точная механическая регулировка
Оптическое устройство с фиксированным 4-кратным увеличением оснащено механическим механизмом регулировки, двумя группами механических маховиков и фиксирующим механизмом. По сравнению со сложными электронными системами управления механическая регулировка больше подходит для оптических изделий, которым требуется интуитивное управление и стабильная настройка.
05｜Вспомогательная подсветка при слабом освещении
Система прицельной сетки оснащена независимой вспомогательной подсветкой и питается от серебряно-оксидных батарей SR44, обеспечивая дополнительную подсветку сетки в условиях слабого освещения.
06｜Выдвижная конструкция бленды
Бленда может выдвигаться и убираться в зависимости от условий освещения. При ярком внешнем освещении её можно выдвинуть, а при отсутствии необходимости убрать, сочетая требования к эксплуатации и хранению оборудования.
07｜Комплект защитных аксессуаров
Наш дневной оптический прицел для винтовки комплектуется защитной крышкой объектива, защитной крышкой окуляра, съёмным наглазником, а также аксессуарами для переноски и хранения, обеспечивая дополнительную защиту при транспортировке, хранении и повседневной эксплуатации.
Параметры продукта
Оптическая система
| Параметр | Технические характеристики |
| Тип оптики | Оптическое устройство с фиксированным увеличением |
| Увеличение | 4× |
| Поле зрения | 6° |
| Диаметр выходного зрачка | 6 мм |
| Удаление выходного зрачка | 70 мм |
| Тип изображения | Прямое изображение |
| Отображение прицельной сетки | Видимо одновременно с наблюдаемым изображением |
| Оптическая система | Объективная группа, группа светофильтров, прицельная сетка, оборачивающая система, окулярная группа, окно подсветки |
Система регулировки и подсветки
| Параметр | Технические характеристики |
| Способ регулировки | Регулировка механическими маховиками |
| Механизм регулировки | Две группы механических маховиков |
| Способ фиксации | Механическая фиксация |
| Вспомогательная подсветка прицельной сетки | Поддерживается |
| Батарея подсветки | Серебряно-оксидная батарея SR44 |
| Количество батарей | 2 шт. |
| Управление подсветкой | Переключатель на корпусе |
Конструкция и установка
| Параметр | Технические характеристики |
| Соединительная конструкция | Соединительная конструкция типа «ласточкин хвост» |
| Спецификация интерфейса | Точные размеры уточняются |
| Наглазник | Съёмный эластичный наглазник |
| Бленда | Выдвижная бленда |
| Защитная конструкция | Защитные крышки объектива и окуляра |
| Масса изделия | 0,6 кг |
| Габаритные размеры | В исходных материалах не указаны |
Условия хранения
| Рекомендуемая температура хранения | +5 ℃～+30 ℃ |
| Рекомендуемая относительная влажность при хранении | ≤70% |
| Рабочая температура | В исходных материалах не указана |
| Степень защиты | В исходных материалах не указана |
От оптики до конструкции — каждый элемент имеет своё назначение
1、Этап наблюдения
Оптическая система с фиксированным увеличением обеспечивает стабильное увеличенное изображение.
2、Этап регулировки
Механические маховики в сочетании с фиксирующим механизмом позволяют выполнять настройку оборудования.
3、Условия слабого освещения
Вспомогательная подсветка помогает сохранять видимость прицельной сетки.
4、Условия яркого освещения
Выдвижная бленда используется для дополнительного ограничения воздействия внешнего света.
5、Транспортировка и хранение
Крышка объектива, крышка окуляра, наглазник, транспортировочный кейс и водонепроницаемый чехол предназначены для хранения и защиты оборудования.
Стандартная комплектация и аксессуары
В комплект продукции входят кейс для прицела, брезентовая сумка, наглазник, водонепроницаемый чехол, защитные крышки объектива и окуляра, белая фланелевая ткань, щётка, отвёртка, инструкция по эксплуатации, сертификат соответствия, карта контроля качества и 2 лампы подсветки. Батареи SR44 пользователь приобретает самостоятельно.
Часто задаваемые вопросы
Q;1、Поддерживает ли Erlang Optics изготовление нестандартных оптических изделий?
A: Да. Erlang Optics может проводить оценку продукции на основании предоставленных заказчиком двумерных чертежей, трёхмерных моделей, технических спецификаций или образцов, а также предоставлять услуги по изготовлению нестандартных оптических изделий.
Q2、Какие оптические материалы может обрабатывать Erlang Optics?
A: Компания обладает возможностями обработки различных оптических материалов, включая сапфир, ZnSe, ZnS, халькогенидное стекло, кремний, фториды и другие оптические материалы.
Q3、Можно ли выполнить оптическое покрытие по требованиям заказчика?
A: Да. Erlang Optics предоставляет сопутствующие услуги по нанесению оптических покрытий и выбирает соответствующую схему покрытия с учётом материала изделия, рабочего диапазона длин волн и требований конкретного применения.
Две профессиональные производственные базы с возможностями комплексного оптико-механического производства
Компания опирается на собственные производственные мощности и располагает двумя профессиональными производственными базами, отвечающими соответственно за прецизионное механическое производство, изготовление оптических изделий и обработку прецизионных оптических компонентов. Это формирует интегрированную производственную систему, охватывающую обработку конструкционных деталей, производство оптики, сборку изделий, юстировку и контроль качества.
Экспортная стандартная упаковка
Наша компания разрабатывает соответствующую упаковочную схему с учётом размеров, массы, конструктивных особенностей и способа транспортировки продукции: прецизионные оптические компоненты упаковываются с защитой от влаги и ударов и индивидуальной фиксацией, оптические прицелы — с позиционированием и амортизирующей защитой, прецизионные механические детали — с защитой от коррозии и ударов, а для крупногабаритного оборудования разрабатываются специальные схемы фиксации с учётом конструктивных особенностей. Вся продукция упаковывается в соответствии с международными требованиями к транспортировке с использованием экспортной стандартной упаковки, что снижает риск повреждений во время перевозки.
