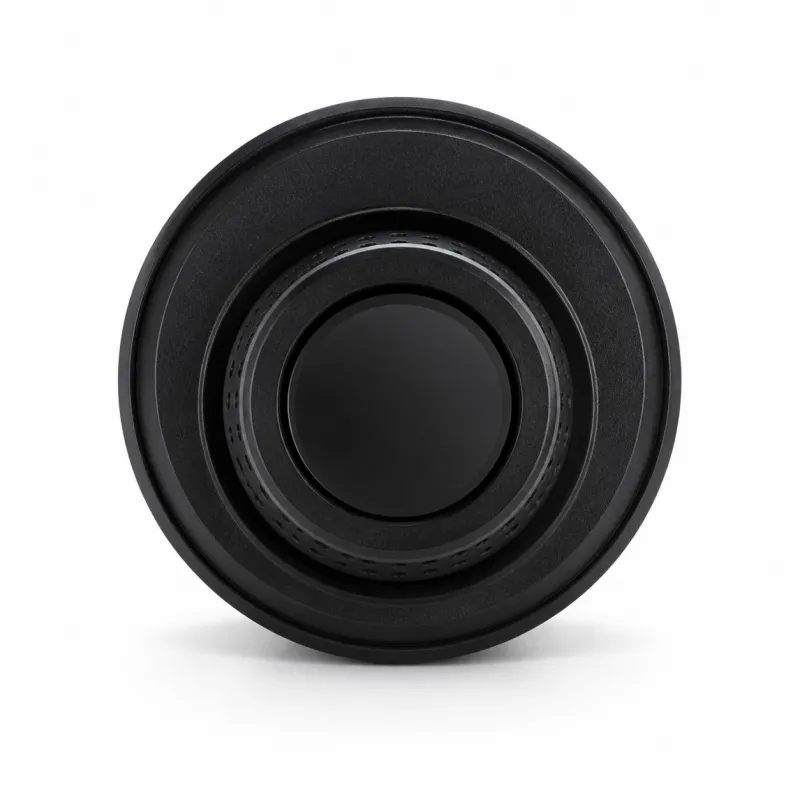

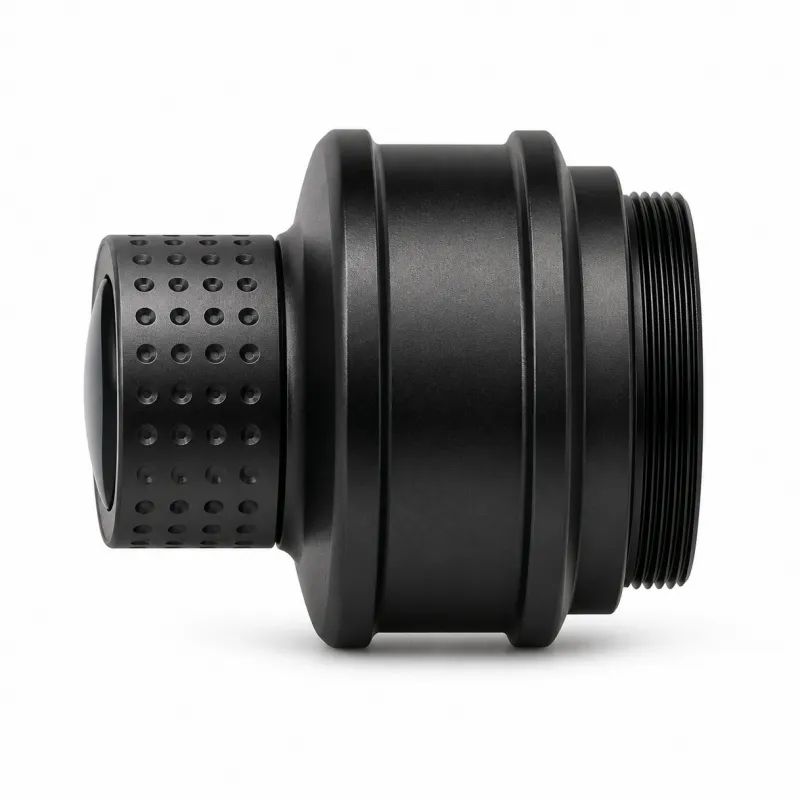

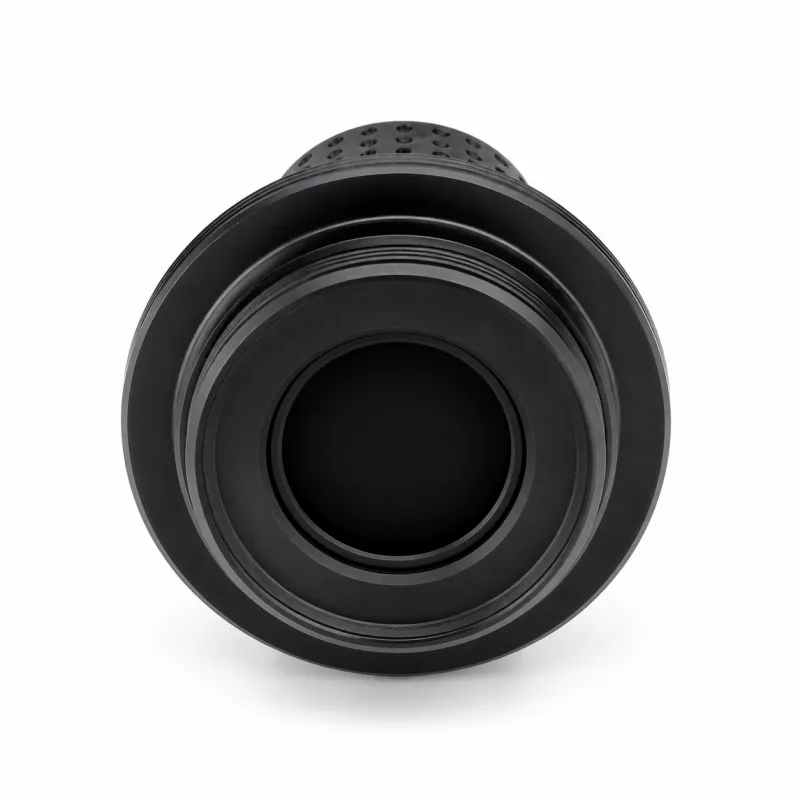

Длинноволновый инфракрасный широкоугольный объектив
1、Светосильная широкоугольная оптика Светосильная широкоугольная схема F/1.0 со средним пропусканием 87% в диапазоне 8–12 мкм обеспечивает объективу тепловизора достаточный световой поток в сценах с малой разницей температур и низкой освещённостью, а яркость изображения подкреплена этими показателями.
2、Согласование поля зрения с различными детекторами Поле зрения приводится в соответствие с типом детектора: характеристики сгруппированы по разрешению матрицы, размеру пикселя и углу поля зрения, поэтому клиент без труда подбирает объектив под свой детектор.
3、Удобство монтажа и настройки Ручная фокусировка позволяет отрегулировать изображение уже после установки объектива в систему, а резьбовое крепление изготавливается под требования конкретного проекта.
Описание
маркер
Описание продукта
WT304.8B/1.0 — компактный широкоугольный объектив, разработанный для интеграции в длинноволновые инфракрасные тепловизионные системы. Благодаря широкоугольной оптической схеме и ручной фокусировке он формирует различные поля зрения в зависимости от разрешения и размера пикселя детектора и подходит в качестве оптического фронта промышленных LWIR-систем. Передняя линза имеет класс защиты IP67 и покрытие DLC; диапазон рабочих температур и температур хранения охватывает типовые промышленные условия, а крепление может быть выполнено по индивидуальным требованиям проекта. Точные значения оптических, механических, эксплуатационных параметров и поля зрения указаны в таблице и уточняются при техническом согласовании.
Болевые точки отрасли
При подборе объектива для проекта с широкоугольной тепловизионной съёмкой клиенты нередко видят в спецификациях лишь формулировки «широкоугольный» и «большое поле зрения» — без указания разрешения матрицы и размера пикселя, которым соответствует этот угол. В результате после установки на собственный детектор фактическое поле зрения и качество изображения расходятся с ожиданиями.
Решение
На нашем производстве условия поля зрения объектива WT304.8B/1.0 вынесены в открытые параметры: четыре конфигурации детектора (от 336×256/17 мкм до 640×512/17 мкм) сопоставлены с соответствующими углами поля зрения (от 61,5°×51,7° до 140°×94,5°), поэтому клиент может подобрать объектив напрямую под свой детектор. Светосильная схема F/1.0 в сочетании со средним пропусканием 87% в диапазоне 8–12 мкм обеспечивает достаточный световой поток в сценах с малой разницей температур; ручная фокусировка от 0,2 м до бесконечности и резьбовое крепление по индивидуальному заказу позволяют выполнить настройку на месте после монтажа. Кроме того, предусмотрен канал «получить технические материалы / направить запрос на адаптацию под систему»: условия совместимости подтверждаются техническими специалистами до оформления закупки.
Технические параметры
| Категория | Параметр | Значение |
| Оптические характеристики | Фокусное расстояние | 4,8 мм |
| Оптические характеристики | F/# | 1,0 |
| Оптические характеристики | Пропускание | 87% (среднее в диапазоне 8–12 мкм, по данным исходной спецификации) |
| Оптические характеристики | Рабочий диапазон | 8–14 мкм |
| Фокусировка и крепление | Тип / диапазон фокусировки | Ручная / 0,2 м–∞ |
| Фокусировка и крепление | Тип крепления | Резьбовое (на схеме — M45×1; подтверждается технически) |
| Механические параметры | Задний рабочий отрезок / заднее фокусное расстояние | 7,5 мм / 14,5 мм |
| Механические параметры | Габариты | Φ49 мм, L37,9 мм (определение длины подтверждается технически) |
| Механические параметры | Масса | около 85,6 г |
| Защита и покрытие | Класс защиты | IP67 (передняя линза) |
| Защита и покрытие | Покрытие передней линзы | DLC |
| Условия эксплуатации | Рабочая температура / температура хранения | -40…+60 °C / -45…+65 °C |
Соответствие детекторов и поля зрения
| Разрешение детектора | Размер пикселя | Поле зрения |
| 336 × 256 | 17 мкм | 61,5° × 51,7° |
| 384 × 288 | 17 мкм | 76,8° × 58,1° |
| 384 × 288 | 25 мкм | 109,2° × 84,2° |
| 640 × 512 | 17 мкм | 140° × 94,5° |
Примечание: поле зрения зависит от разрешения детектора, размера пикселя и площади активной зоны матрицы, поэтому параметры следует рассматривать в комплексе; максимальное поле зрения не следует указывать отдельно от условий совместимости.
Области применения
Объектив WT304.8B/1.0 может использоваться в качестве оптического фронта длинноволнового тепловизора в системах промышленной тепловизионной визуализации, наружного наблюдения и патрулирования, в научно-исследовательских и прецизионных измерительных комплексах, а также в интеграционных решениях с ограниченным пространством. В сочетании с детекторами различных форматов он формирует соответствующее поле зрения и обеспечивает широкоугольное тепловизионное покрытие, отвечая требованиям атмосферостойкости для наружной установки и компактной интеграции. Конкретные условия совместимости уточняются с учётом параметров детектора и требований системы.
Гарантии и сервис
До заключения сделки мы предоставляем консультации по подбору решения, оценку чертежей и образцов, разработку нестандартных конфигураций и расчёт стоимости; возможны изготовление опытных образцов и валидация малых партий, что помогает клиенту подтвердить схему совместимости с детектором. После поставки — инструктаж по монтажу и настройке фокусировки, а также удалённая техническая поддержка; при выявлении дефектов претензии рассматриваются строго в соответствии с согласованными техническими стандартами и условиями послепродажного обслуживания.
Логистика и доставка
Применяется экспортная вибро- и влагозащитная упаковка: оптические компоненты фиксируются отдельно; доступны нейтральная упаковка и фотофиксация перед отгрузкой. Доставка осуществляется морским, железнодорожным (Россия / Центральная Азия), авиационным и мультимодальным транспортом, возможны срочные заказы. К каждой партии прилагается полный комплект товаросопроводительных документов (инвойс, сертификат происхождения, протоколы контроля качества и др.), а коды ТН ВЭД проверяются заранее — это снижает риски при таможенном оформлении. Условия оплаты гибкие: T/T, L/C или рассрочка; для постоянных закупок и серийных заказов предусмотрены особые условия.
О компании
Наша компания основана в 2010 году. Производственный комплекс точного машиностроения сертифицирован по системе менеджмента качества и владеет сертификатом GB/T 19001-2016/ISO 9001:2015. Продукция изготавливается и контролируется по техническим регламентам, соответствующим категории изделия, требованиям заказчика и целевому рынку. Информация о сертификатах ISO, CE, RoHS и иных приводится только на основании действующих документов, фактически полученных конкретным предприятием или продукцией.
Часто задаваемые вопросы
Q1. Как получить расчёт стоимости и какие данные для этого нужны?
A: Для стандартной продукции достаточно указать модель и количество; для изделий по индивидуальному заказу желательно предоставить чертежи, технические параметры, требования к материалам, объём партии и описание области применения — это позволит быстро подготовить оценку.
Q2. Как убедиться, что объектив совместим с моим детектором?
A: Можно свериться с таблицей «Соответствие детекторов и поля зрения» выше либо передать нам разрешение матрицы, размер пикселя и площадь активной зоны — наши специалисты подтвердят поле зрения, после чего будет выбран подходящий вариант.
Q3. Возможен ли заказ образцов и мелких партий?
A: Да. Для новых разработок и индивидуальных проектов сначала изготавливаются опытные образцы и пробные партии; после успешной проверки запускается серийное производство.
Q4. Можно ли заказать нестандартное исполнение?
A: Да. Оценка проводится по 2D-чертежам, 3D-моделям, техническим спецификациям или образцам; предлагаются индивидуальные решения по типу крепления, габаритам и оптическим требованиям.
Q5. Предоставляете ли вы услуги по нанесению оптических покрытий?
A: Да, предоставляем. Передняя линза данной модели имеет покрытие DLC; конкретная конструкция покрытия и его характеристики определяются требованиями проекта заказчика.
