Длинноволновый ИК-объектив с ручной фокусировкой
1、Тепловизионный объектив 35мм с фиксированным фокусным расстоянием 35 мм и светосилой F/1.0 охватывает рабочий диапазон 8–14 мкм: большая светосила обеспечивает яркость изображения при съёмке на дальних дистанциях и в условиях низкой освещённости.
2、Ручная фокусировка от 3 м до бесконечности позволяет гибко наводить резкость в зависимости от фактической дистанции до объекта, что делает объектив пригодным для работы на разных расстояниях — от ближнего контроля до дальнего наблюдения.
3、Передняя линза имеет DLC-покрытие и заявленную защиту IP67 по переднему элементу; средний коэффициент пропускания в диапазоне 8–12 мкм составляет 90%, что обеспечивает высокую пропускную способность и одновременно повышает устойчивость фронтальной части объектива к внешним воздействиям.
Описание
маркер
Описание продукта

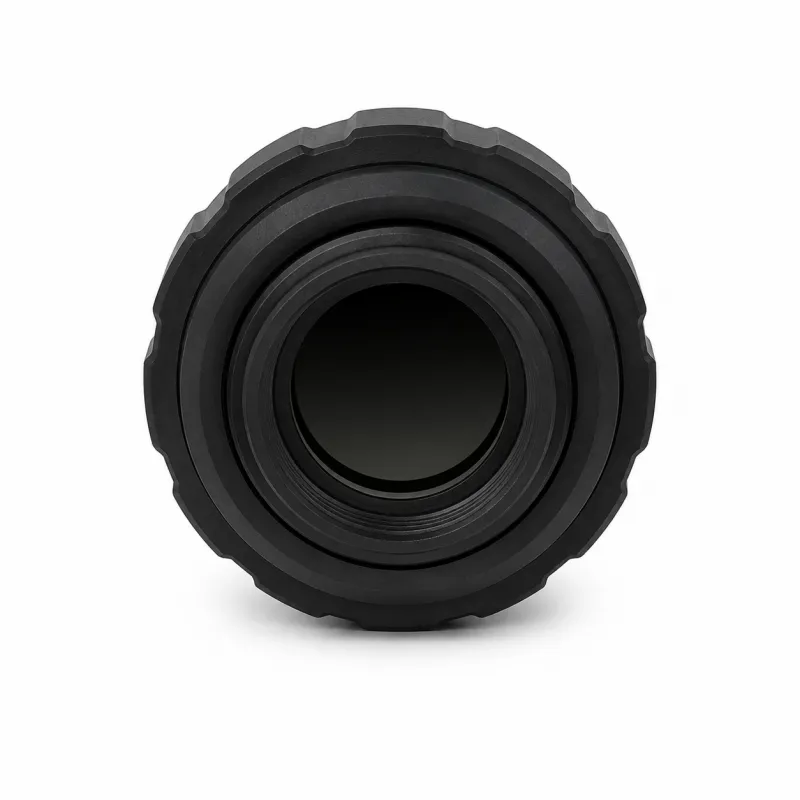

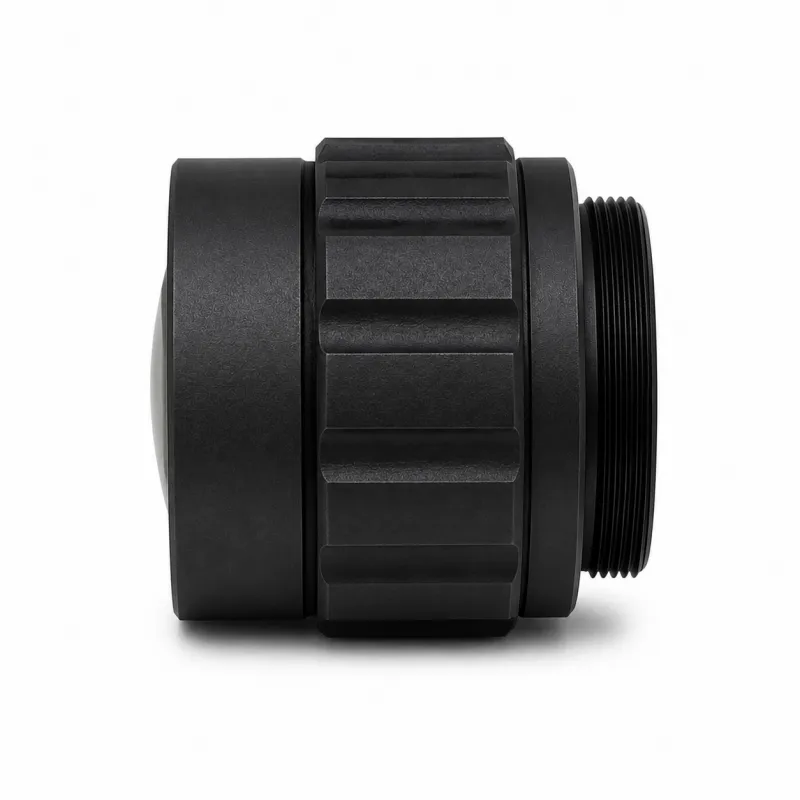

Длинноволновый ИК-объектив с ручной фокусировкой WT235IIB/1.0-S выполнен в компактном цилиндрическом корпусе: изделие отличается малыми габаритами и небольшим весом, что упрощает его установку на передней части тепловизионных устройств с ограниченным пространством и допустимой нагрузкой. Фронтальная часть объектива представляет собой светоприёмную поверхность: передняя линза покрыта DLC-плёнкой, а по переднему элементу заявлена пылевлагозащита IP67. С тыльной стороны объектив соединяется с системой визуализации посредством резьбового интерфейса; конструкция фокусировочного механизма и резьбовое соединение могут быть доработаны по согласованию с заказчиком. На корпусе предусмотрен механизм ручной фокусировки: оператор может непосредственно на объекте наводить резкость в соответствии с фактическим расстоянием до объекта, не заменяя объектив при переключении между ближними и дальними целями.
Болевые точки отрасли
В проектах промышленного контроля, экологического мониторинга и системной интеграции фактическая дистанция съёмки, как правило, не бывает постоянной: ближние объекты находятся всего в нескольких метрах, тогда как дальние могут удаляться на сотни метров. При использовании объектива с фиксированным фокусом или недостаточным диапазоном фокусировки после установки оборудования нередко складывается ситуация, когда ближние объекты видны чётко, а дальние размыты — либо, наоборот, при наводке на дальнюю дистанцию теряется резкость на ближних объектах.
Решение
Будучи заводом-изготовителем, мы предлагаем длинноволновый ИК-объектив WT235IIB/1.0-S с ручной фокусировкой от 3 м до бесконечности: интегратор может прямо на месте монтажа вручную наводить резкость в зависимости от фактической дистанции до объекта, и один объектив закрывает потребности в съёмке как на ближних, так и на дальних расстояниях.
Технические параметры
| Категория параметра | Параметр | Значение |
| Оптические характеристики | Фокусное расстояние | 35 мм |
| Оптические характеристики | Относительное отверстие | 1,0 |
| Оптические характеристики | Рабочий спектральный диапазон | 8–14 мкм |
| Оптические характеристики | Коэффициент пропускания | 90% (среднее значение в диапазоне 8–12 мкм) |
| Фокусировка | Способ фокусировки | Ручная фокусировка (по запросу) |
| Фокусировка | Диапазон фокусировки | от 3 м до ∞ |
| Интерфейс | Способ присоединения | Резьбовое соединение (по запросу) |
| Конструкция | Задний рабочий отрезок | 9 мм |
| Конструкция | Заднее фокусное расстояние | 16 мм |
| Конструкция | Габаритные размеры | Φ50,2 мм × 42,2 мм |
| Конструкция | Масса | 114,6 г |
| Защита | Степень защиты | IP67 (передний элемент) |
| Покрытие | Покрытие передней линзы | DLC |
| Условия эксплуатации | Рабочая температура | от −40 до +60 °C |
| Условия эксплуатации | Температура хранения | от −45 до +65 °C |
| Совместимость с детектором | 640 × 512, 12 мкм | Угол поля зрения: 12,5° × 10° |
Области применения
Тепловизионный объектив 35мм, выступая в качестве объектива с фиксированным фокусным расстоянием в системах длинноволновой инфракрасной визуализации, применяется в следующих основных сценариях:
1、Инфракрасные тепловизионные и контрольно-измерительные устройства. В составе тепловизоров, систем инфракрасного наблюдения, промышленного ИК-контроля и пирометрического оборудования объектив обеспечивает ручную фокусировку по фактической дистанции съёмки, гарантируя стабильное формирование изображения в инфракрасных оптико-электронных системах.
2、Промышленная визуализация и машинное зрение. Применяется в промышленных оптических системах — автоматизированном контроле, точных измерениях и аналогичных задачах — как компонент длинноволновой ИК-визуализации, обеспечивающий чёткое изображение целей на различных дистанциях в составе системы.
3、Экологический мониторинг и системная интеграция. Благодаря компактной конструкции (Φ50,2 × 42,2 мм) и резьбовому интерфейсу объектив легко встраивается в оборудование для экологического мониторинга и в состав аппаратных платформ; DLC-покрытие передней линзы и защита IP67 по переднему элементу обеспечивают его работоспособность при длительной эксплуатации на открытом воздухе.
Гарантии и сервис
До заключения сделки мы предоставляем консультации по продукции и помощь в выборе, анализ технических требований, а также техническую документацию и материалы по изделию. Заказчик может направить 2D-чертежи, 3D-модели, образцы или техническое задание: инженерная служба проведёт оценку чертежей и образцов. Поддерживаются разработка нестандартных изделий и оптимизация решений, услуги OEM/ODM; для стандартной продукции и запросов с полной информацией формируется оперативное коммерческое предложение, предусмотрены изготовление образцов и пробных малых партий.
После поставки предоставляются инструктаж по монтажу и эксплуатации, удалённая техническая поддержка и обучение персонала. При выявлении проблем с качеством заказчик передаёт данные о заказе, модель изделия, описание неисправности и соответствующие фото- или видеоматериалы, после чего техническая служба и отдел качества компании проводят анализ и предлагают решение с учётом конкретной ситуации.
Логистика и доставка
Мы оказываем профессиональные услуги международной логистики и поставки. Прецизионные оптические компоненты упаковываются с влагозащитой, амортизацией и индивидуальной фиксацией; доступны экспортные стандартные картонные коробки, фумигационно-свободные деревянные ящики, паллетная фиксация, усиленная противоударная упаковка, нейтральная и брендированная упаковка OEM/ODM. Доставка возможна морским, железнодорожным, авиационным и автомобильным транспортом, международной экспресс-доставкой и мультимодальными перевозками; принимаются срочные заказы, допускается работа с экспедитором, указанным заказчиком. К каждой партии прилагаются коммерческий инвойс, упаковочный лист, сертификат происхождения, документы о качестве продукции, протоколы испытаний и соответствующие сертификаты; коды HS сверяются до отгрузки, что снижает риски задержек при таможенном оформлении. Условия оплаты: банковский перевод T/T, аккредитив L/C, а также поэтапная оплата.
О компании
Компания основана в 2010 году и является собственным производителем, специализирующимся на разработке и выпуске оптических прицельных систем, прецизионных оптических компонентов и оптоэлектронной продукции. В её распоряжении две специализированные производственные базы — прецизионного механического производства и прецизионного оптического производства; общая площадь производственных помещений превышает 26 000 м², численность производственно-технической команды составляет более 200 человек, парк производственного и контрольно-измерительного оборудования насчитывает свыше 260 единиц. База прецизионного механического производства сертифицирована по системе менеджмента качества GB/T 19001-2016 / ISO 9001:2015; на предприятии действует сквозная система контроля качества — от входного контроля сырья и управления производственными процессами до финальных испытаний готовой продукции, что позволяет предлагать клиентам профессиональную оптическую продукцию и услуги OEM/ODM.
Часто задаваемые вопросы
Q1. Как получить коммерческое предложение и какие данные для этого нужны?
A: Запрос можно отправить через форму на сайте или связаться с нами по коммерческим каналам. Для стандартной продукции достаточно указать модель и объём закупки; для индивидуальной продукции рекомендуется предоставить чертежи, технические параметры, требования к материалам, количество и сценарий применения — это позволит оперативно провести оценку.
Q2. Возможен ли заказ образцов и небольших партий?
A: Да. Для разработки новой продукции или индивидуальных проектов предусмотрено изготовление образцов и пробное производство малых партий; после успешной проверки продукции осуществляется переход к серийному производству.
Q3. Возможно ли изготовление нестандартной продукции на заказ?
A: Да. Мы проводим оценку изделия по предоставленным заказчиком 2D-чертежам, 3D-моделям, техническим спецификациям или образцам и предоставляем услуги индивидуального производства с учётом особых размеров, нестандартной конструкции, специальных материалов и сложных оптических требований.
Q4. Возможны ли поставки в Россию и страны Центральной Азии?
A: Да. Мы обеспечиваем международные поставки для клиентов из России, стран СНГ и Центральной Азии, подбирая оптимальную логистическую схему с учётом особенностей продукции и страны назначения.
Q5. Принимается ли проверка продукции сторонними организациями?
A: Да. По требованию клиента и в соответствии с условиями проекта может быть организована инспекция продукции сторонней организацией или подтверждение качества перед отгрузкой.
Q6. Как решаются вопросы при обнаружении дефектов продукции?
A: Заказчик предоставляет данные о заказе, модель изделия, описание проблемы и соответствующие фото- или видеоматериалы; техническая служба и отдел качества Erlang Optics проведут анализ и предложат решение с учётом конкретной ситуации.
