Длинноволновый ИК-объектив с непрерывным трансфокатором и электроприводом
1、Моторизованный объектив с непрерывным изменением фокусного расстояния от 30 до 180 мм и светосилой F/1.4: широкий обзор сочетается с детальным наблюдением удалённых объектов.
2、Электрическая фокусировка работает в диапазоне от 5 м до бесконечности, время трансфокации — менее 5 с; и фокусировка, и изменение фокусного расстояния приводятся в действие напряжением 12 В, что обеспечивает быстрый отклик.
3、Передняя линза защищена по классу IP67 и имеет покрытие DLC; рабочий диапазон температур — от −40 °C до +60 °C, что позволяет длительно эксплуатировать объектив на открытом воздухе и при значительных перепадах температур.
Описание
маркер
Описание продукта

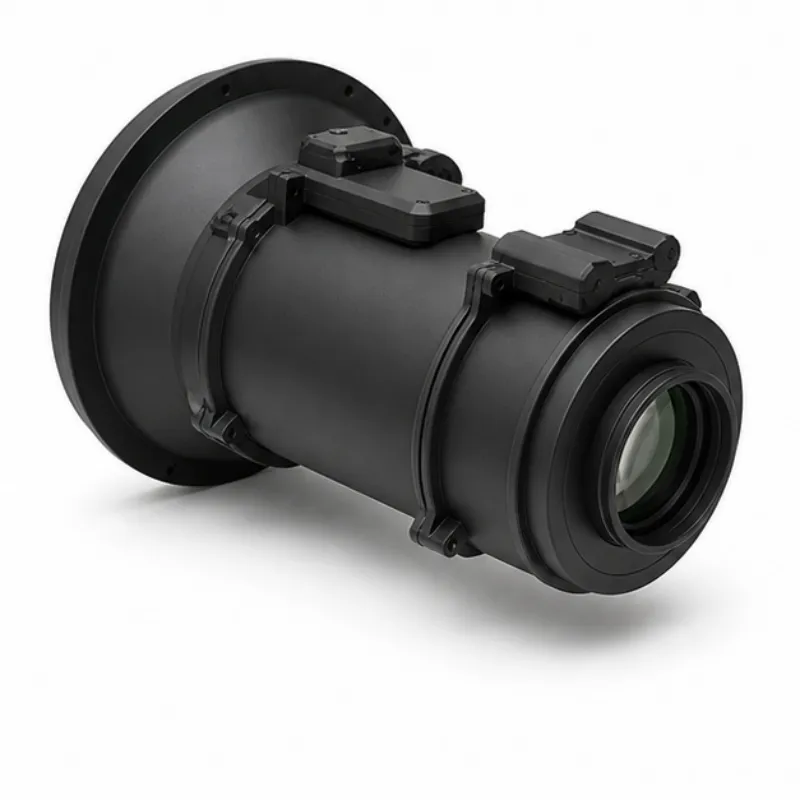

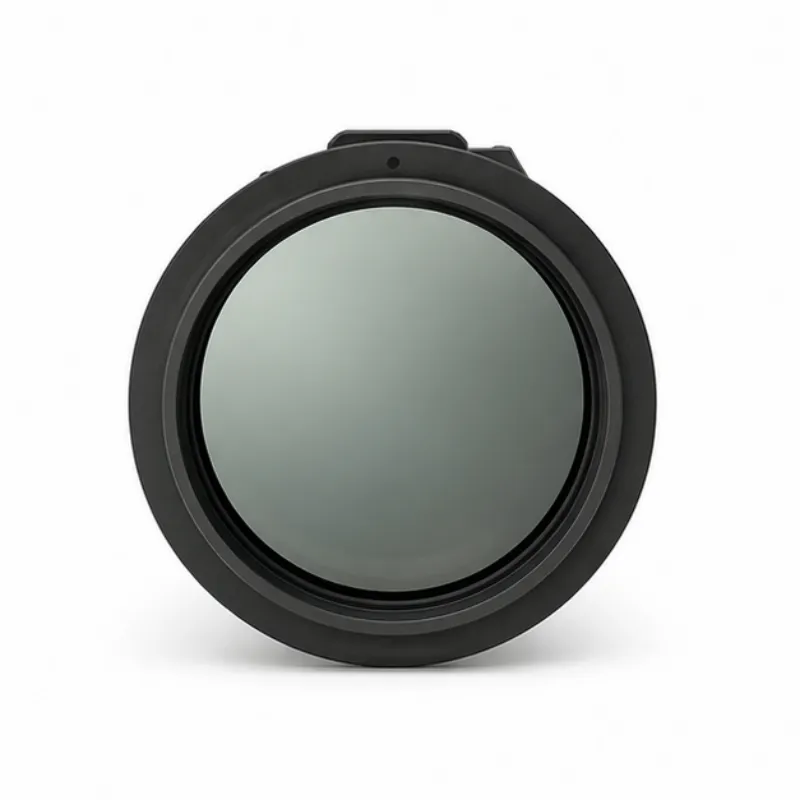

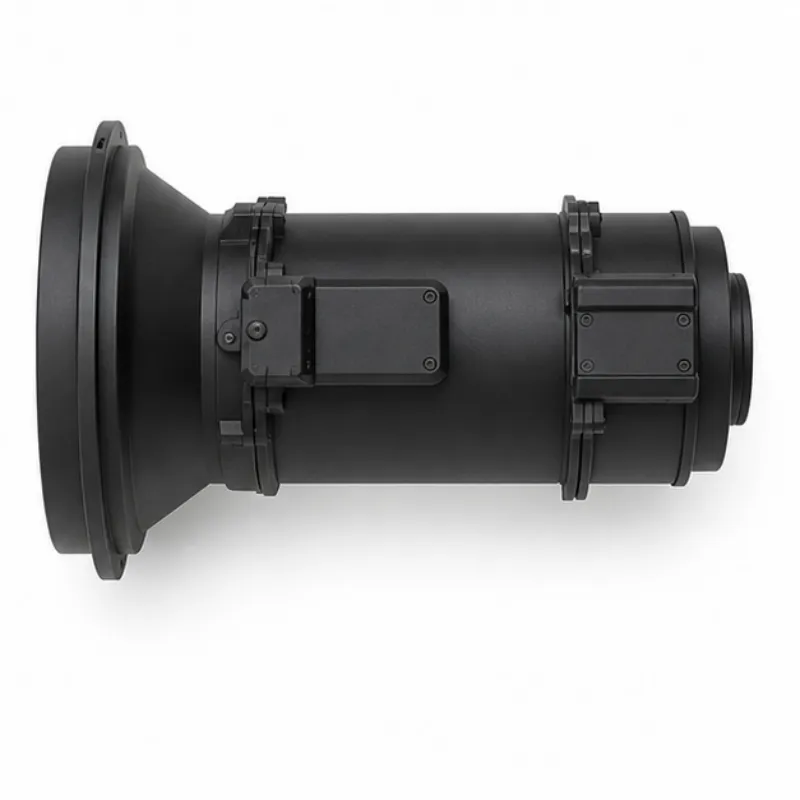

WT30~180D/1.4 является моторизованным объективом для длинноволнового инфракрасного диапазона. Корпус выполнен в виде цилиндрической оправы: спереди установлена передняя линза с покрытием DLC, степень защиты которой заявлена как IP67 — она рассчитана на работу на открытом воздухе; с тыльной стороны предусмотрено фланцевое крепление, которое изготавливается по требованию заказчика и упрощает сопряжение с различными системами наблюдения. Основу конструкции составляют оптическая система непрерывного трансфокатора и электрический привод: последний управляет изменением фокусного расстояния и фокусировкой при напряжении 12 В, поэтому настройка не требует ручного вмешательства и выполняется быстро. Габаритные размеры, масса и температурные режимы приведены в таблице параметров ниже.
Болевые точки отрасли
При дальнем поиске, обходах нескольких объектов и сопровождении целей в длинноволновом ИК-диапазоне дистанция до цели меняется в широких пределах: для быстрого поиска вблизи нужно широкое поле зрения, а для рассмотрения деталей на удалении — длиннофокусный режим. В системах с ручной трансфокацией оператору приходится подходить к оборудованию, чтобы изменить фокусное расстояние и навести резкость; после трансфокации фокусировку приходится выставлять заново, и пока изображение расфокусировано, легко пропустить важную цель или не зафиксировать её.
Решение
Объектив WT30~180D/1.4 построен на непрерывном трансфокаторе 30–180 мм с электрической фокусировкой, что позволяет быстро переключаться между широкоугольным поиском и детальным наблюдением в узком поле зрения. Диапазон фокусировки — от 5 м до бесконечности, время трансфокации — менее 5 с; и фокусировка, и изменение фокусного расстояния приводятся в действие напряжением 12 В, поэтому подходить к объективу и настраивать его вручную не требуется.
Технические параметры
| Параметр | Значение |
| Модель | WT30~180D/1.4 |
| Тип объектива | Инфракрасный объектив с непрерывным трансфокатором |
| Фокусное расстояние | 30–180 мм |
| Светосила | F/1.4 |
| Рабочий спектральный диапазон | 8–14 мкм |
| Коэффициент пропускания | 70% (в диапазоне 8–12 мкм, среднее значение) |
| Тип фокусировки | Электрическая; по требованию заказчика |
| Диапазон фокусировки | от 5 м до ∞ |
| Время трансфокации | менее 5 с |
| Напряжение фокусировки | 12 В |
| Напряжение трансфокации | 12 В |
| Тип крепления | Фланцевое; по требованию заказчика |
| Задний рабочий отрезок (BWD) | 29,2 мм |
| Заднее фокусное расстояние | 29,2 мм |
| Габаритные размеры | Φ168 мм, длина 208,5 мм |
| Масса | 3000 г |
| Степень защиты | IP67 (передняя линза) |
| Покрытие передней линзы | DLC |
| Рабочая температура | от −40 °C до +60 °C |
| Температура хранения | от −45 °C до +65 °C |
| Параметры детектора | 640×512-17 мкм (по исходному изображению; значение требует уточнения) |
| Угол поля зрения | 3,4–20,8° × 2,6–15,6° |
Области применения
Объектив применяется в качестве моторизованного объектива с непрерывным трансфокатором для длинноволновых ИК-наблюдений, когда дистанция до целей меняется и требуется переключение между широким и узким полем зрения. Модель сочетает широкоугольный поиск с детальным подтверждением в узком поле, обеспечивает наблюдение удалённых объектов и длительную эксплуатацию на открытом воздухе в широком диапазоне температур: передняя линза защищена по IP67, фланцевое крепление изготавливается по требованию заказчика, привод работает от 12 В — всё это упрощает интеграцию в существующие системы. Изделие широко применяется для дальнего круглосуточного наблюдения за множеством целей в системах видеонаблюдения и охраны периметра, при обходах объектов энергетики, в промышленном инфракрасном контроле, в поисково-спасательных и аварийно-спасательных работах, а также на наземных, воздушных и морских оптико-электронных платформах.
Гарантии и сервис
До заключения сделки мы предоставляем консультации по подбору решения, оценку чертежей и образцов, разработку нестандартных конфигураций и расчёт стоимости, а также поддержку при изготовлении опытных образцов и валидации малых партий — это помогает заказчику выбрать оптимальный вариант. После поставки выполняются инструктаж по монтажу и эксплуатации и удалённая техническая поддержка; при выявлении проблем с качеством претензии рассматриваются строго в соответствии с согласованными техническими стандартами и условиями послепродажного обслуживания.
Логистика и доставка
Мы используем экспортную вибро- и влагозащитную упаковку: оптические компоненты фиксируются отдельно, доступны нейтральная упаковка и фотофиксация перед отгрузкой. Отгрузка возможна морским, железнодорожным (Россия/Центральная Азия), авиационным и мультимодальным транспортом, а также в срочном порядке. К каждой партии прилагается полный комплект товаросопроводительных документов (инвойс, сертификат происхождения, протоколы контроля качества и др.); коды ТН ВЭД проверяются заранее, чтобы снизить риски на таможне. Условия оплаты гибкие: T/T, L/C или рассрочка.
О компании
Мы — специализированное производственное предприятие полного цикла, которое разрабатывает и выпускает оптические прицельные изделия, прецизионные оптические компоненты и оптоэлектронную продукцию. Компания располагает двумя производственными базами: одна отвечает за прецизионное машиностроение, другая — за изготовление оптических изделий и обработку прецизионных оптических элементов. С момента основания в 2010 году Erlang Optics сформировала полный производственный цикл — от прецизионной механической обработки, изготовления оптических компонентов и линз до разработки оптоэлектронной продукции, сборки, юстировки оптики и контроля характеристик — за счёт специализированной производственной структуры и интеграции технических ресурсов.
Общая площадь двух производственных баз превышает 26 000 м². Площадь базы прецизионного машиностроения составляет более 20 000 м², оптической базы — около 6 000 м². Штат производственных и технических специалистов насчитывает более 200 человек, парк производственного и контрольно-измерительного оборудования — более 260 единиц. Благодаря сквозному контролю качества строгой проверке подвергаются сырьё, технологические процессы, сборка и конечные характеристики готовой продукции, что гарантирует соответствие каждой партии требованиям заказчика.
Часто задаваемые вопросы
Q1. Как получить расчёт стоимости и какие данные для этого нужны?
A: Запрос можно оставить через форму на сайте или направить по коммерческим каналам. Для стандартной продукции достаточно указать модель и количество; для индивидуальных изделий желательно приложить чертежи, технические параметры, требования к материалам, объём партии и описание области применения — это позволит быстро подготовить оценку.
Q2. Возможен ли заказ образцов и мелких партий?
A: Да. Для разработки новой продукции и индивидуальных проектов сначала изготавливаются опытные образцы и пробные партии; после успешной проверки запускается серийное производство.
Q3. Можно ли заказать нестандартные изделия?
A: Да. Оценка проводится по 2D-чертежам, 3D-моделям, техническим спецификациям или образцам заказчика; изготавливаются изделия с нестандартными размерами, особой геометрией, специальными материалами и индивидуальными оптическими требованиями.
Q4. Какие оптические материалы можно обрабатывать?
A: Компания обрабатывает широкий спектр оптических материалов: сапфир, фторид магния, германий, кремний, кварц и оптическое стекло. Технология изготовления подбирается с учётом рабочего спектрального диапазона, конструкции изделия и требуемой точности обработки.
Q5. Предоставляются ли услуги по нанесению оптических покрытий?
A: Да. Схема покрытия подбирается исходя из материала изделия, рабочего диапазона и задач применения; конкретная конструкция многослойного покрытия и его характеристики определяются требованиями проекта заказчика.
Q6. Как организован контроль качества?
A: На предприятии действует система менеджмента качества на всём протяжении цикла: входной контроль сырья, контроль производственных процессов и финальные испытания готовой продукции. В зависимости от типа изделия проводятся проверки размеров, качества поверхности, оптических характеристик и сборки.
