Длинноволновый ИК-объектив для высокотемпературной съёмки
1、Компактная широкоугольная линза тепловизора для систем длинноволнового инфракрасного наблюдения — подходит для применения в качестве оптического фронта промышленного тепловидения.
2、Ручная фокусировка позволяет на месте настраивать резкость изображения; фиксированное фокусное расстояние и компактная лёгкая конструкция упрощают монтаж.
3、Передняя линза имеет класс защиты IP67 и покрытие из твёрдого углерода (DLC); габариты — Φ41 мм × L91,7 мм, масса — около 140 г. Компактная конструкция, рабочий диапазон температур от –30 °C до +65 °C.
Описание
маркер
Описание продукта

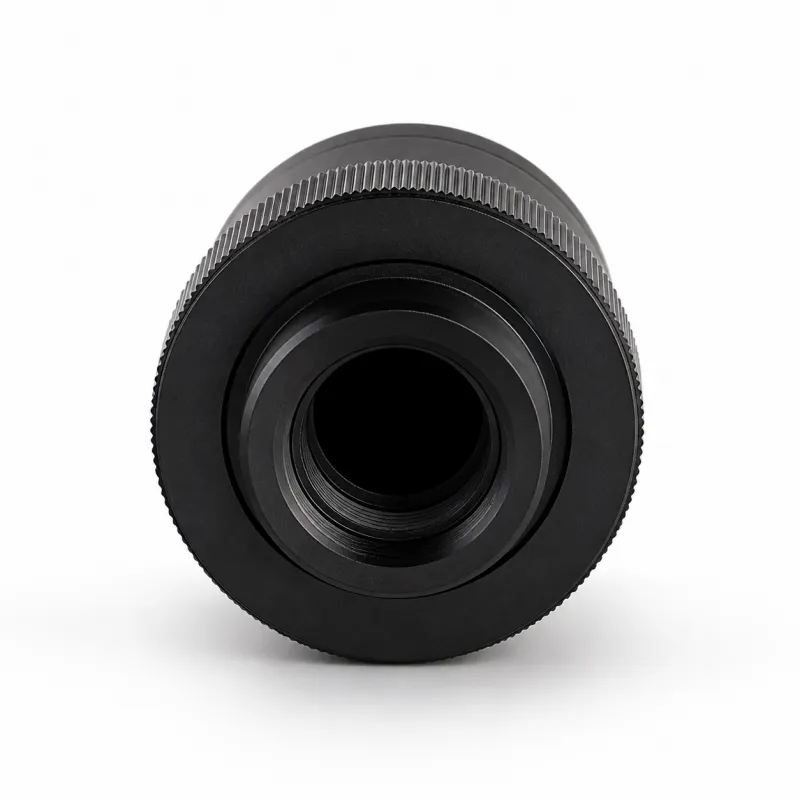

WT303.3B/1.5 — это длинноволновый инфракрасный объектив для высокотемпературной съёмки, работающий в диапазоне 8–14 мкм. Фокусное расстояние — 3,3 мм, светосила F/# — 1,5. Фокусировка ручная, диапазон — от 0,5 м до бесконечности; средний коэффициент пропускания в диапазоне 8–12 мкм составляет 87 %. Компактная широкоугольная оптическая схема и ручная фокусировка позволяют использовать объектив в качестве оптического фронта промышленных систем длинноволнового инфракрасного наблюдения. Как линза тепловизора, он ориентирован на системную интеграцию и промышленную длинноволновую ИК-визуализацию.
Болевые точки отрасли
В таких сценариях, как промышленный контроль и наружное видеонаблюдение, оптический фронт систем длинноволнового инфракрасного наблюдения напрямую подвергается воздействию пыли, влаги, перепадов температур и механических контактов. Передняя линза — наиболее открытая оптическая поверхность — после длительной эксплуатации загрязняется, покрывается царапинами или получает повреждения покрытия: пропускание падает, изображение теряет чёткость, а в тяжёлых случаях устройство полностью перестаёт формировать изображение.
Решение

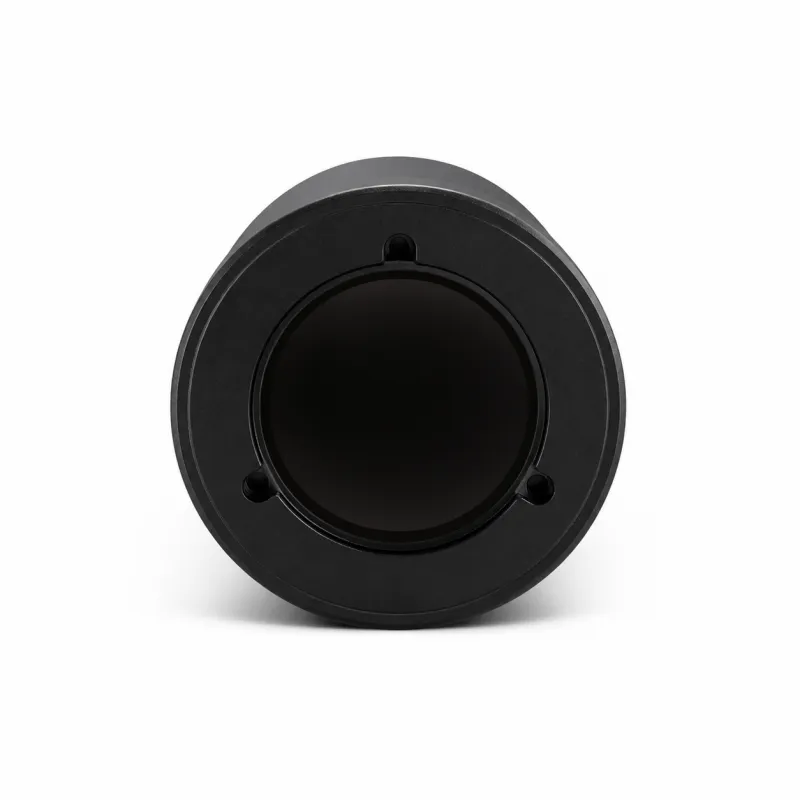

Чтобы решить проблему защиты фронтальной оптики, WT303.3B/1.5 оснащён защитным исполнением передней части: передняя линза имеет класс защиты IP67 и покрытие из твёрдого углерода (DLC). При сохранении среднего пропускания 87 % в диапазоне 8–12 мкм это снижает влияние загрязнений и повреждений передней поверхности на качество изображения.
Технические параметры
| Параметр | Значение |
| Рабочий диапазон | 8–14 мкм |
| Фокусное расстояние | 3,3 мм |
| F/# | 1,5 |
| Среднее пропускание | 87 % (8–12 мкм, среднее значение) |
| Тип фокусировки | Ручная (возможна доработка под требования) |
| Диапазон фокусировки | 0,5 м – ∞ |
| Тип крепления | Резьбовое (возможна доработка под требования) |
| Задний рабочий отрезок (BWD) | 7,8 мм |
| Заднее фокусное расстояние | 12,5 мм |
| Габариты | Φ41 мм, L91,7 мм |
| Масса | Около 140 г |
| Класс защиты | IP67 (передняя линза) |
| Покрытие передней линзы | Твёрдый углерод (DLC) |
| Рабочая температура | от –30 °C до +65 °C |
| Температура хранения | от –40 °C до +65 °C |
| Эталонный детектор | 384 × 288, 17 мкм |
| Эталонное поле зрения | 89,3° × 73,1° (для указанного детектора) |
Области применения
Объектив ориентирован на интеграцию в промышленные системы длинноволнового инфракрасного наблюдения и может применяться в качестве линзы тепловизора в оптическом фронте таких систем — при промышленном контроле и мониторинге технологических процессов. Широкоугольная схема с коротким фокусным расстоянием 3,3 мм в сочетании с эталонным детектором 384 × 288, 17 мкм обеспечивает поле зрения 89,3° × 73,1°, что подходит для стационарных установок, требующих широкого охвата. Класс IP67 и твёрдое углеродное покрытие передней линзы, а также рабочий диапазон температур от –30 °C до +65 °C позволяют применять объектив на промышленных объектах и в условиях наружной эксплуатации.
Гарантии и сервис
На предпродажном этапе предоставляются консультации по выбору решения, оценка чертежей и образцов, разработка нестандартных конфигураций и расчёт стоимости; поддерживаются изготовление опытных образцов и валидация малых партий — это помогает клиенту определить оптимальную комплектацию. После поставки оказываются помощь в монтаже и эксплуатации и удалённая техническая поддержка; при обнаружении дефектов качества претензии рассматриваются строго в соответствии с согласованными сторонами техническими стандартами и условиями послепродажного обслуживания.
Логистика и доставка
Применяется экспортная вибро- и влагозащитная упаковка: оптические компоненты закрепляются отдельно, доступны нейтральная упаковка и фотофиксация перед отгрузкой. Отгрузка возможна морским, железнодорожным (Россия / Центральная Азия), авиационным и мультимодальным транспортом, в том числе по срочным заказам. К каждой партии прилагается полный комплект товаросопроводительных документов (инвойс, сертификат происхождения, протоколы контроля качества и др.); коды ТН ВЭД и прочие данные проверяются заранее, чтобы снизить риски при таможенном оформлении. Условия оплаты гибкие — T/T, L/C или рассрочка.
О компании
Компания прошла сертификацию системы менеджмента качества и имеет сертификат соответствия GB/T 19001-2016 / ISO 9001:2015. Продукция изготавливается и контролируется по техническим регламентам, соответствующим категории изделия, требованиям заказчика и целевому рынку. При наличии сертификатов ISO, CE, RoHS или иных документов информация предоставляется на основании действующих сертификатов, фактически полученных соответствующим предприятием или на продукцию.
Часто задаваемые вопросы (FAQ)
B1. Как получить расчёт стоимости и какие данные для этого нужны?
O: Запрос можно отправить через форму на сайте или по коммерческим каналам. Для стандартной продукции достаточно указать модель и количество; для изделий по индивидуальному заказу рекомендуется предоставить чертежи, технические параметры, объём партии и описание области применения — это ускорит подготовку оценки.
B2. Возможен ли заказ образцов и малых партий?
O: Да. При разработке новой продукции и индивидуальных проектах сначала изготавливаются опытные образцы и пробные партии; после успешного прохождения проверки запускается серийное производство.
B3. Возможна ли доработка типа фокусировки и крепления?
O: Да. Тип фокусировки и резьбовое крепление могут быть адаптированы под требования заказчика. Оценка проводится по 2D-чертежам, 3D-моделям, техническим спецификациям или образцам, предоставленным клиентом.
B4.Предоставляет ли ваша компания послепродажную поддержку при возникновении проблем с качеством продукции?
O: Да. Компания предоставляет соответствующую послепродажную коммуникацию и техническую поддержку, помогая клиентам решать вопросы с учетом конкретной ситуации.
