Высокоточный винтовочный прицел 4–15×50
Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Мы поддерживаем оценку продукции на основе предоставленных заказчиком 2D-чертежей, 3D-моделей, технических спецификаций или образцов, что позволяет учитывать специальные размеры, нестандартные конструкции и сложные оптические требования.
2、Наша компания располагает собственными производственными базами и обладает реальными производственными возможностями, а также сформировала полный цикл производства и систему контроля качества продукции.
3、Мы внедрили систему контроля качества на всех этапах — от входного контроля сырья и производственной обработки до сборки и проверки готовой продукции, осуществляя контроль каждого производственного процесса.
Описание
маркер
Описание продукта

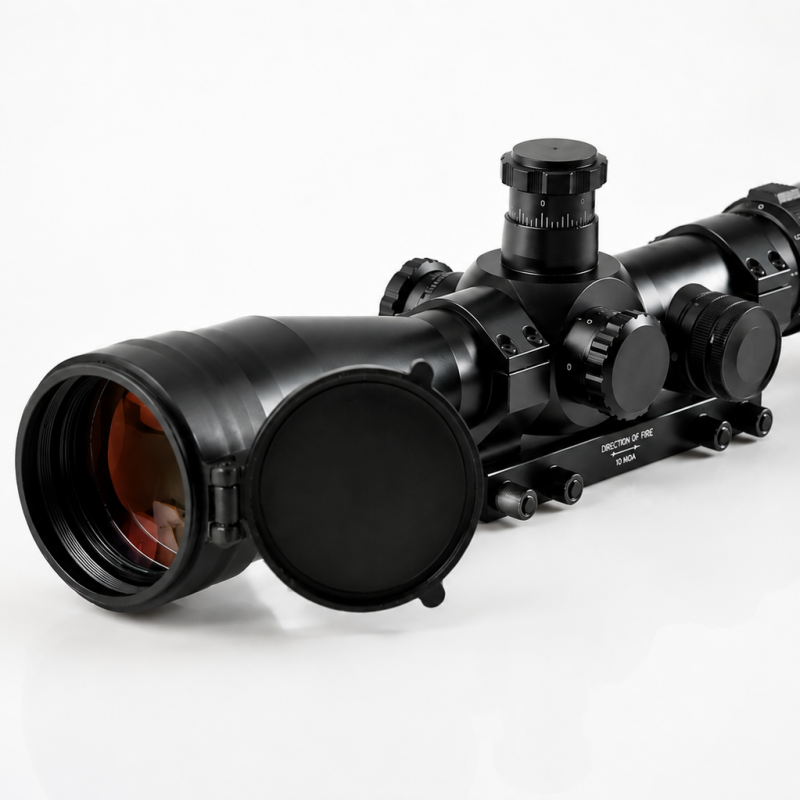

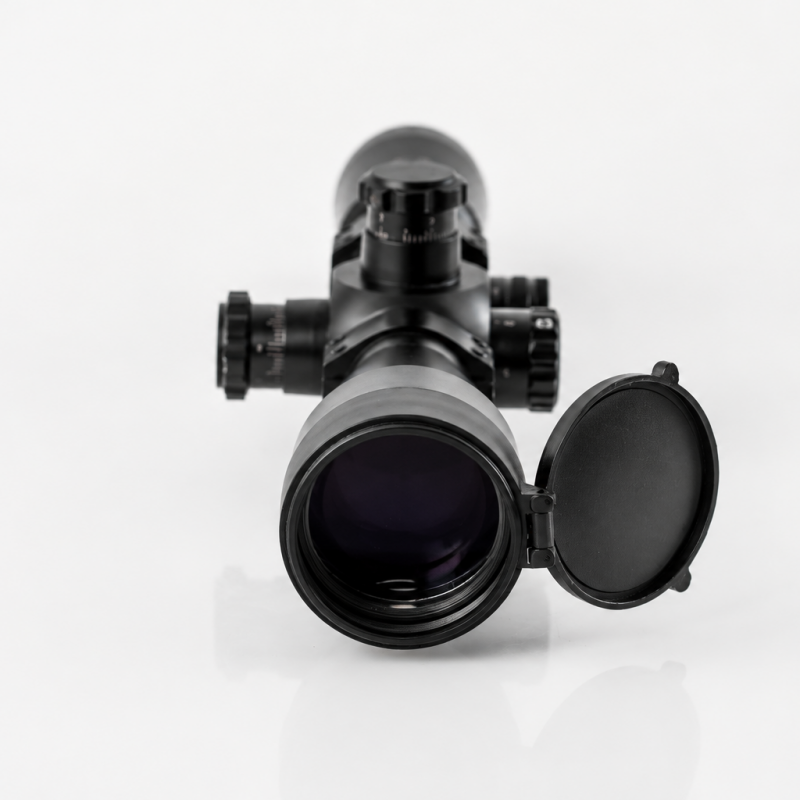

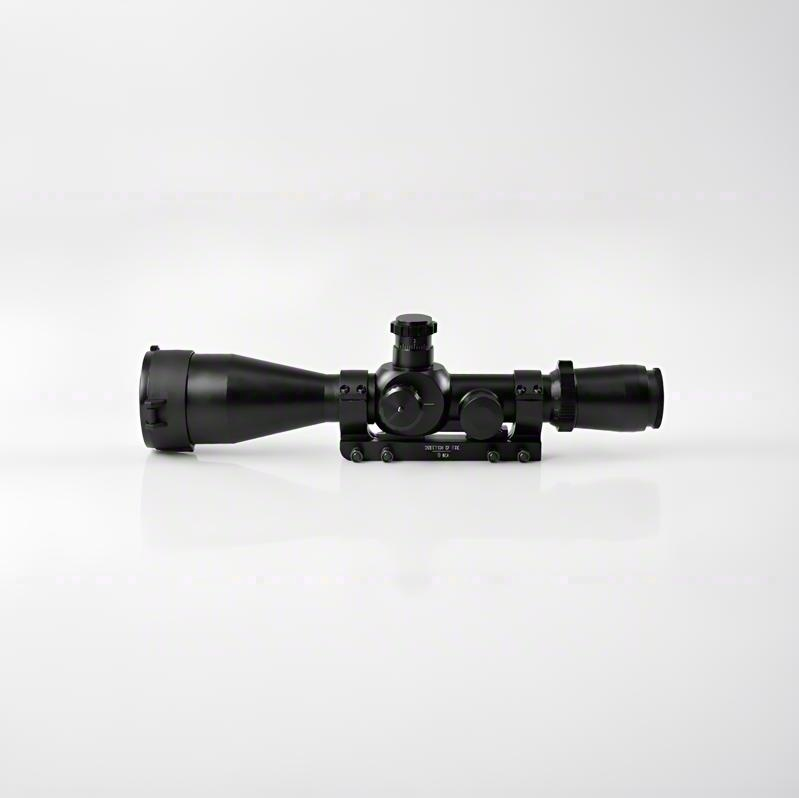

Этот Оптический прицел для охотничьей винтовки использует полностью оптическую систему формирования изображения, состоящую из объектива, оборачивающей группы с переменным увеличением и окуляра, поэтому для непосредственного наблюдения оптического изображения электронный дисплей не требуется.
Устройство поддерживает плавное переменное увеличение 4×～15×. При малом увеличении поле зрения составляет 4,5°, что подходит для наблюдения более широкой области; при увеличении до 15× поле зрения уменьшается до 1,2°, что облегчает наблюдение деталей удалённых объектов.
Оптическая система поддерживает непрерывную фокусировку от 50 м до бесконечности и оснащена механизмом компенсации параллакса и регулируемым по диоптриям окуляром. Удаление выходного зрачка составляет ≥80 мм, диапазон диоптрийной коррекции — от -4 до +2 дптр.
Дальнее наблюдение: зачем требуется плавное переменное увеличение?
Проблема отрасли
Диапазон наблюдения оптических устройств с фиксированным увеличением относительно ограничен. При необходимости быстро переключаться между широким полем зрения и наблюдением отдельных деталей бывает сложно одновременно удовлетворить разные требования к наблюдению.
Соответствующее решение
Данный Оптический прицел для охотничьей винтовки оснащён оптической системой с плавным переменным увеличением 4–15×. При увеличении 4× поле зрения достигает 4,5°, что подходит для наблюдения более широкой области; при увеличении 15× поле зрения составляет 1,2°, что удобно для наблюдения отдельных деталей. С помощью кольца плавного изменения увеличения можно гибко регулировать кратность от 4× до 15× в зависимости от фактических потребностей без замены устройства.
Преимущества продукта
1、Полностью оптическое изображение｜Без электронного дисплея
Изделие использует полностью оптический путь формирования изображения: объектив → оборачивающая группа с переменным увеличением → окуляр → глаз наблюдателя. Оптические группы обеспечивают изменение увеличения и передачу изображения. Электронный дисплей и интерфейс видеовыхода отсутствуют, поэтому изделие не относится к цифровым прицелам.
2、Компенсация параллакса + непрерывная фокусировка
Внутри группы объектива установлен элемент компенсации параллакса, а диапазон непрерывной фокусировки составляет 50 м～∞. В зависимости от дистанции наблюдения можно регулировать фокус для сохранения чёткости изображения.
3、Большое удаление выходного зрачка｜≥80 мм
Удаление выходного зрачка составляет ≥80 мм, диаметр выходного зрачка — ≥3 мм. В сочетании с регулируемым по диоптриям окуляром пользователь может выполнять коррекцию в соответствии с индивидуальными особенностями зрения.
4、Диоптрийная коррекция｜-4～+2
Окуляр обеспечивает диапазон диоптрийной коррекции от -4 до +2 дптр, позволяя пользователю регулировать изображение в соответствии с индивидуальными особенностями зрения.
5、Вспомогательная подсветка｜5 уровней яркости
Устройство оснащено функцией вспомогательной подсветки. Переключатель питания предусматривает положение 0 для выключения и уровни 1～5 для регулировки яркости. Питание осуществляется от одной батареи CR 1/3N. В имеющейся технической документации конкретное время автономной работы не указано, поэтому продолжительность работы не прогнозируется.
6、Защита от засветки, пыли и повседневные защитные аксессуары
Изделие может комплектоваться блендой, светозащитной трубкой, открытой и резиновой крышками объектива, а также открытой и резиновой наглазниками. Аксессуары предназначены для уменьшения влияния рассеянного света и защиты объектива и окуляра от пыли при транспортировке, хранении и повседневной эксплуатации.
Основные параметры｜По категориям оптической системы
Оптическая система формирования изображения
| Параметр | Технические характеристики |
| Способ формирования изображения | Оптическое изображение в видимом свете |
| Диапазон увеличения | Плавная регулировка 4×～15× |
| Поле зрения при 4× | 4,5° |
| Поле зрения при 15× | 1,2° |
| Диаметр выходного зрачка | ≥3 мм |
| Удаление выходного зрачка | ≥80 мм |
| Диапазон фокусировки | 50 м～∞, плавная регулировка |
| Диоптрийная коррекция | -4～+2 дптр |
| Компенсация параллакса | Поддерживается |
Механическая конструкция
| Параметр | Технические характеристики |
| Масса изделия в сборе | ≤1,3 кг |
| Способ изменения увеличения | Плавная регулировка кольцом изменения увеличения |
| Способ фокусировки | Кольцо фокусировки |
| Диоптрийная коррекция | Регулируемый по диоптриям окуляр |
| Вспомогательная подсветка | 0 — выключение, 1～5 — регулировка яркости |
| Тип батареи | CR 1/3N |
| Количество батарей | 1 шт. |
Условия хранения
| Параметр | Технические характеристики |
| Температура хранения | 5℃～25℃ |
| Относительная влажность при хранении | ≤70% |
| Условия хранения | Сухое, проветриваемое помещение, без коррозионно-активных веществ |
Это не электронное устройство, а полностью оптическая система наблюдения
По сравнению с цифровыми прицельными устройствами ключевые особенности Оптического прицела для охотничьей винтовки заключаются в следующем:
| Параметр | Конфигурация изделия |
| Способ формирования изображения | Оптическое изображение в видимом свете |
| Электронный дисплей | Отсутствует |
| Видеовыход | Отсутствует |
| Цифровой интерфейс связи | Отсутствует |
| Регулировка увеличения | Плавное изменение увеличения 4–15× |
| Фокусировка | 50 м～∞ |
| Компенсация параллакса | Поддерживается |
| Диоптрийная коррекция | -4～+2 дптр |
| Вспомогательная подсветка | Поддерживается |
| Светозащитные аксессуары | Поддерживаются |
| Пылезащитные аксессуары | Несколько вариантов |
Техническая оценка чертежей и образцов
Заказчик может предоставить 2D-чертежи, 3D-модели, образцы или технические требования. Инженерная команда проводит комплексную оценку материалов, конструкции, технологии обработки, точности и возможности серийного производства, создавая надёжную техническую основу для последующей разработки и изготовления продукции.
Защита от ударов, влаги и коррозии при транспортировке
Наша компания с учётом особенностей продукции использует высокоплотные амортизирующие материалы, точное позиционирование с помощью пеноматериалов, защитную плёнку, герметичную влагозащиту и усиленную внешнюю упаковку для снижения воздействия вибрации, ударов и влаги во время транспортировки; для прецизионных компонентов, таких как оптические линзы, призмы и оптические окна, применяется индивидуальная фиксированная упаковка, уменьшающая трение и столкновения. В зависимости от условий транспортировки металлические конструктивные элементы дополнительно защищаются от коррозии, что помогает сохранить продукцию в надлежащем состоянии до её доставки на объект заказчика.
Часто задаваемые вопросы
Q1、Поддерживает ли ваша компания ODM и разработку новых продуктов?
A: Да. Для проектов по разработке новых продуктов компания может участвовать в анализе требований, технической оценке, разработке образцов, испытаниях и валидации, а также серийном производстве, обеспечивая поддержку на всех этапах — от разработки изделия до массового производства.
Q2、Какого типа является ваша компания?
A: Мы являемся профессиональным поставщиком, специализирующимся на разработке и производстве оптических прицельных изделий, прецизионных оптических компонентов и оптоэлектронной продукции. Компания располагает собственными производственными возможностями и предоставляет услуги OEM/ODM по индивидуальному заказу.
Q3、Когда была основана ваша компания?
A：Наша компания была основана в 2010 году. Благодаря постоянному развитию производственных возможностей и интеграции технических ресурсов была постепенно сформирована производственная система, охватывающая прецизионную механику, оптическое производство и разработку оптоэлектронной продукции.
