Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Мы обладаем возможностями интегрированного производства оптики и механики. Наши производственные процессы охватывают разработку оптики, механическую обработку, производство оптических компонентов, сборку, настройку и контроль качества, обеспечивая совместное производство оптических и механических компонентов.
2、В разработке продукции и оптимизации конструкции участвуют профессиональные технические специалисты. Мы постоянно совершенствуем конструкцию и производственные решения в соответствии с требованиями к продукции.
3、С учётом фактических условий эксплуатации, способа установки и рабочих требований клиента мы рекомендуем наиболее подходящее оптическое решение.
Описание
маркер
Описание продукта

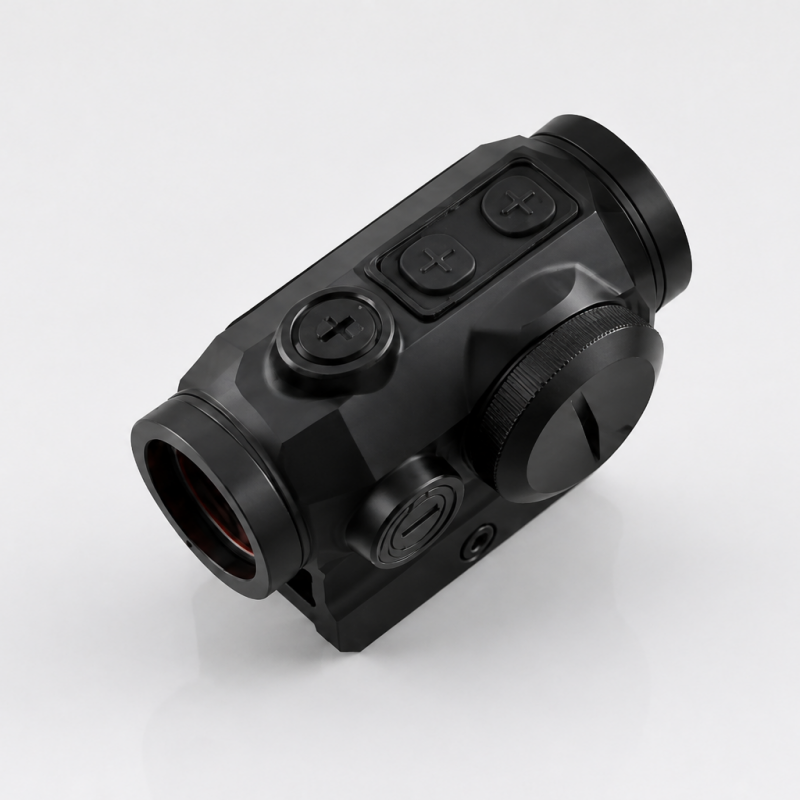

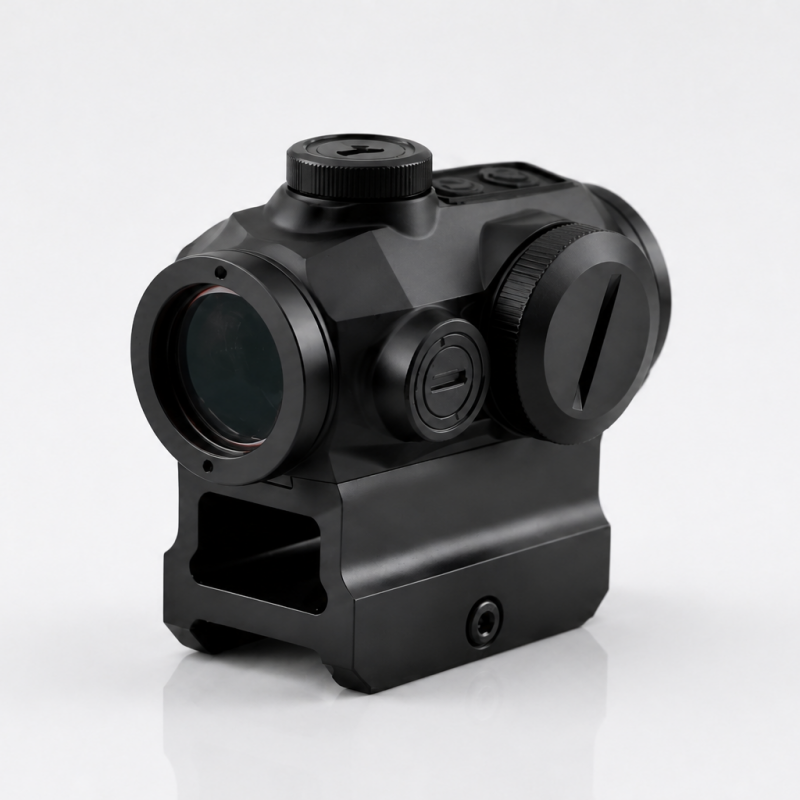

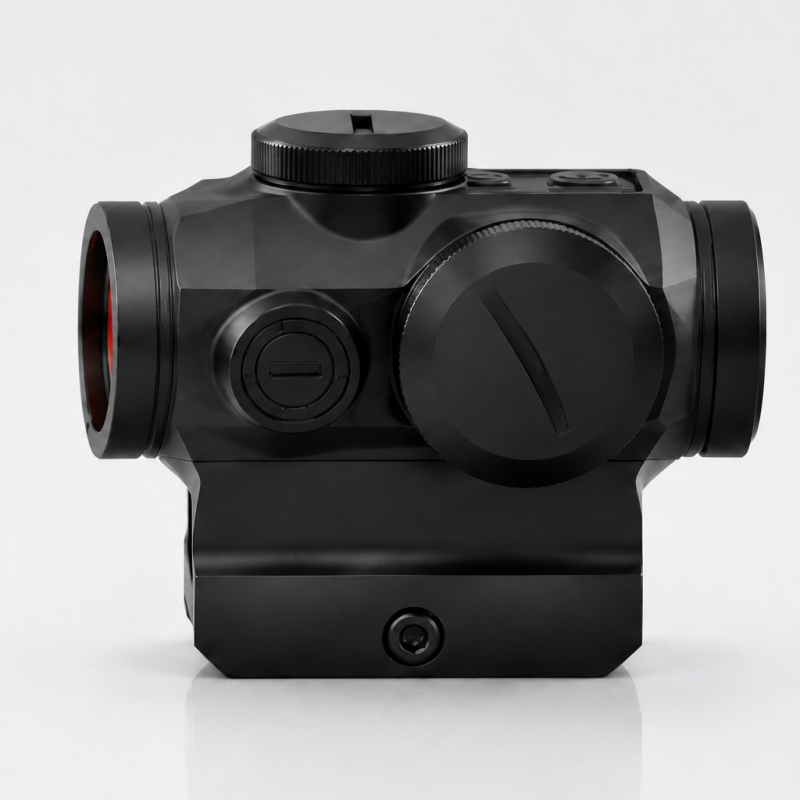

Это компактное оптическое устройство с закрытой конструкцией, предназначенное для гражданского оптического оборудования, наблюдения на открытом воздухе, спортивных тренировок и проектов по интеграции оптических систем.
Изделие использует закрытую оптическую конструкцию, объединяя окно наблюдения, отображение красной прицельной марки, регулировку яркости, датчик движения и модуль питания в компактном корпусе. Батарейный отсек с боковым доступом и стандартизированная соединительная конструкция ориентированы на удобство ежедневного обслуживания и интеграции оборудования.
Проблемы отрасли
В сложных условиях эксплуатации оптическое окно и внутренние компоненты требуют более надёжной конструктивной защиты.
Оптическое оборудование с открытой конструкцией легче подвергается воздействию внешних факторов, таких как пыль и влага, при этом увеличивается нагрузка на ежедневную очистку и обслуживание.
Соответствующее решение
Наш закрытый коллиматорный прицел использует закрытую оптическую конструкцию в сочетании с герметизирующими компонентами и металлическим корпусом. Оптические компоненты размещены в относительно закрытой конструктивной среде, что обеспечивает более комплексный подход к защите при использовании на открытом воздухе и интеграции в оборудование.
Основные параметры
Оптика и отображение
| Параметр | Техническая характеристика |
| Тип изделия | Компактное оптическое устройство с закрытой конструкцией и красной прицельной маркой |
| Увеличение | 1× |
| Размер окна наблюдения | Φ21 мм |
| Эффективная площадь окна | около 346,2 мм² |
| Прицельная марка | Центральная точка 2 MOA + круг 65 MOA |
| Цвет прицельной марки | Красный |
| Уровни яркости | 12 уровней |
| Режим низкой освещённости | Поддерживается |
| Оптическое окно | Многослойное покрытие |
| Контроль эффекта «звёздных лучей» / ореолов | Level 2 (хороший) |
Электроника и управление
| Параметр | Техническая характеристика |
| Модель батареи | CR2032 |
| Напряжение батареи | 3 V |
| Батарейный отсек | Боковой доступ |
| Время работы в режиме ожидания | 10000 ч* |
| Регулировка яркости | Кратковременное нажатие |
| Включение / выключение | Длительное нажатие |
| Активация при движении | Shake Awake |
| Интерфейс обновления прошивки | Отсутствует |
10000 ч — значение времени работы в режиме ожидания из дополнительных материалов. Конкретные условия тестирования по яркости, температуре, ёмкости батареи и другим параметрам пока не подтверждены.
Механическая конструкция
| Параметр | Техническая характеристика |
| Материал корпуса | Алюминиевый сплав 7075 |
| Поверхностная обработка | Чёрное сатинированное анодирование |
| Размеры корпуса | 63 × 40,9 × 44,8 мм |
| Масса | ≤240 г |
| Соединительный интерфейс | Стандартный интерфейс направляющей |
| Высота установки | 36 мм |
Окружающая среда и защита
| Параметр | Техническая характеристика |
| Степень защиты | IP67 |
| Способ герметизации | O-кольцо + силиконовый каучук |
| Рабочая температура окружающей среды | -40℃～+50℃ |
| Показатели ударной и вибрационной устойчивости | Количественные данные в открытых материалах отсутствуют |
| Стандарт экологических испытаний | Определяется окончательной технической документацией |
Преимущества продукта
01｜Закрытая оптическая конструкция
Наш закрытый коллиматорный прицел использует закрытую оптическую конструкцию, при которой основные оптические компоненты размещены внутри корпуса. Это снижает влияние внешней среды и подходит для использования на открытом воздухе и интеграции в оборудование.
02｜Комбинированное отображение красной прицельной марки
Закрытый коллиматорный прицел использует комбинацию центральной точки и круговой марки, обеспечивая более наглядный визуальный ориентир. В зависимости от условий применения можно выбрать соответствующий режим отображения.
03｜Многоуровневая регулировка яркости
Яркость регулируется физическими кнопками. Поддерживаются кратковременное нажатие для регулировки и длительное нажатие для включения и выключения, а также предусмотрен уровень яркости для условий низкой освещённости, что позволяет адаптироваться к различным условиям освещения.
04｜Активация при движении
Закрытый коллиматорный прицел использует логику активации Shake Awake. После обнаружения движения отображение автоматически восстанавливается, что позволяет сократить количество ручных операций.
05｜Батарейный отсек с боковым доступом
Батарейный отсек расположен сбоку устройства. Для замены батареи не требуется демонтировать всё изделие, что упрощает ежедневное обслуживание.
06｜Подходит для интеграции в серийную продукцию
Наши изделия используют стандартизированную конструкцию и могут применяться в гражданском оптическом оборудовании, спортивном оборудовании и соответствующих оптических системах. Поддерживается индивидуальная настройка конструкции, внешнего вида, маркировки, упаковки и комплектации.
В каких областях можно применять нашу продукцию
Наша продукция может использоваться в гражданском оптическом оборудовании для активного отдыха, спортивно-тренировочном оборудовании и проектах интеграции оптических систем. Она подходит для оборудования, где важны конструктивная защита, портативность, красное визуальное отображение и удобство управления. При использовании в качестве компонента оптической системы изделие может подбираться с учётом монтажного пространства, способа подключения и общей конструкции целевого оборудования.
Структура нашей технической команды
Наша компания располагает командой из более чем 200 специалистов производственного и технического профиля, охватывающих разработку продукции, технологическое проектирование, производство и управление качеством. Как фабрика-производитель, мы располагаем двумя крупными производственными базами.На базе прецизионного производства работают около 20 специалистов по производственным технологиям, 12 специалистов по управлению качеством и более 50 специалистов среднего и высокого уровня квалификации; на базе оптического производства работают более 40 сотрудников, включая более 20 профессиональных технических специалистов с многолетним опытом работы в отрасли. Профессиональная команда постоянно совершенствует производственные технологии и процессы управления качеством, обеспечивая стабильность характеристик продукции и стабильные поставки.
Часто задаваемые вопросы
Q1、Что делать, если полученная продукция имеет проблемы с качеством?
A: Клиент может своевременно связаться с нашей службой послепродажного обслуживания. Компания проведёт анализ конкретной ситуации, технический анализ проблемы и согласует с клиентом соответствующее решение.
Q2、Можно ли изготовить продукцию по требованиям клиента?
A: Наша компания обладает гибкими возможностями индивидуального производства и может обсудить соответствующее оптическое решение с учётом типа продукции клиента, условий применения и технических требований.
Q3、Почему стоит выбрать нас в качестве долгосрочного поставщика?
A: Мы объединяем профессиональные производственные возможности, возможности индивидуального изготовления и опыт международных поставок, предоставляя клиентам постоянную поддержку от поставки продукции до послепродажного взаимодействия. Это подходит зарубежным клиентам, имеющим долгосрочные потребности в закупках.
Различные варианты упаковки для разных условий транспортировки
В соответствии с требованиями заказа мы можем предоставить:
- Экспортную упаковку в стандартных картонных коробках;
- Упаковку в деревянных ящиках, не требующих фумигации;
- Фиксацию продукции на поддонах;
- Индивидуальную противоударную упаковку;
- Нейтральную упаковку;
- Брендированную упаковку OEM/ODM.
Для специальных проектов можно разработать специальное упаковочное решение на основании требований клиента к транспортировке.
Свяжитесь с нами
Если вы ищете поставщика закрытых коллиматорных оптических устройств, свяжитесь с нами, чтобы получить информацию о продукции.
Для начала сотрудничества отправьте следующую информацию
Требуемые характеристики + объём закупки + целевой рынок + назначение продукции + требования к упаковке / OEM
Мы предоставим соответствующую информацию о продукции и закупочное решение с учётом условий вашего проекта.
