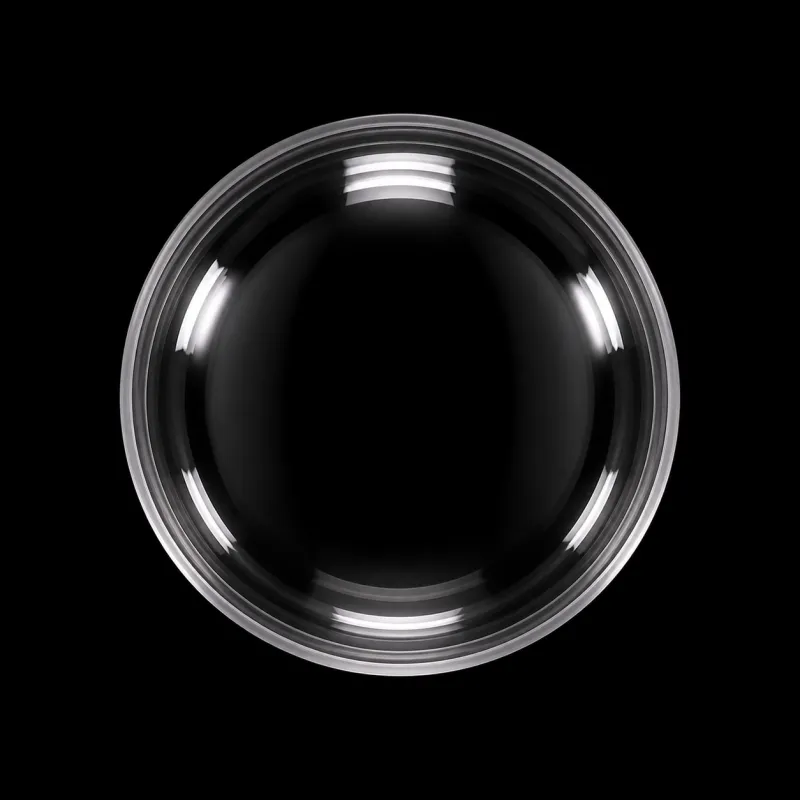

Сапфировый купол
Минимальный заказ — 5 шт
Производственная мощность: более 5000 штук в месяц
Срок отгрузки — 50 рабочих дней
1、Прозрачная сферическая защитная конструкция из сапфира
Сапфировый купол — это прозрачная сферическая конструкция из оптического сапфира: он создаёт физическую изоляцию для внутренних оптических компонентов и надёжно защищает детекторы и датчики от пыли, влаги и внешних механических воздействий.
2、Три класса точности и широкий диапазон размеров
Доступны три класса обработки — стандартный, прецизионный и сверхпрецизионный. Точность формы поверхности достигает λ, неправильность формы ΔN — 1/4, чистота поверхности — 40/20. Диапазон размеров охватывает от D5 до D260 мм, что закрывает потребности большинства оптических систем во фронтальной защите.
3、Высокое светопропускание и индивидуальный подбор материала
При длине волны 632,8 нм светопропускание превышает 85%. Помимо сапфира, по требованию заказчика доступны и другие материалы — фторид магния, германий, кремний, кварц и оптическое стекло. Изделия изготавливаются по чертежам с прецизионной обработкой размеров, кривизны, толщины стенки и стрелы прогиба, при этом возможны как мелкосерийные разработки, так и масштабные закупки.
Описание
маркер
Описание продукта
Сапфировый купол изготавливается из оптического сапфира и отличается прозрачной сферической формой. Он предназначен для защиты фронтальной части оптических систем, а также для применений, где требуется работа с широкими углами падения света: изделие обеспечивает прозрачную защиту внутренних детекторов, оптических датчиков и визуализирующих модулей и сохраняет работоспособность при больших углах падения излучения.
Продукция ориентирована на промышленную визуализацию, оптическое зондирование, контрольно-измерительные системы и системную интеграцию и выпускается в трёх классах точности. Радиус кривизны, апертура, толщина стенки, ориентация кристалла и покрытие купола согласовываются по чертежам и техническим требованиям проекта; фактические параметры поставки определяются техническим соглашением с заказчиком.
Болевые точки отрасли
В промышленной дефектоскопии, наружном видеонаблюдении, на скоростных подвижных платформах и в аналогичных сценариях фронтальная часть оптической системы напрямую подвергается воздействию песка, пыли, влаги, перепадов температур и механических ударов. Достаточно царапины, загрязнения или повреждения поверхности детектора, датчика или визуализирующего модуля, чтобы ослаб оптический сигнал, снизилась чёткость изображения и возникли погрешности измерений; в тяжёлых случаях оптическая система выходит из строя целиком.
Решение
Сочетание свойств материала cапфирового купола и прецизионных технологий обработки решает задачу защиты фронтальной части оптических систем в агрессивных условиях эксплуатации:
Сапфир (Al₂O₃) имеет твёрдость по шкале Мооса 9 и уступает лишь алмазу, поэтому отличается исключительной стойкостью к царапинам, истиранию и ударам высокоскоростных частиц. Материал физически и химически стабилен, коррозионно-стоек, его температура плавления достигает 2045 °C: купол сохраняет целостность конструкции при высоких температурах, давлении и в агрессивных средах. Сама сферическая форма дополнительно усиливает сопротивление сжатию и ударным нагрузкам. Благодаря трём классам точности обработки заказчик получает купол с гарантированными характеристиками, полностью отвечающий требованиям фронтальной защиты оптики.
Технические параметры
| Параметр | Значение |
| Материал | Сапфир (марка материала и ориентация кристалла уточняются) |
| Тип конструкции | Прозрачный купол / сферический защитный купол |
| Диапазон размеров | D5–D260 мм |
| Покрытие | По индивидуальным требованиям заказчика |
| Светопропускание (справочно) | Более 85% на длине волны 632,8 нм |
| Ориентация кристалла | C, A, M — на выбор |
| Радиус сферы / высота купола / толщина стенки / действующая апертура / посадочный интерфейс | По чертежам или техническим требованиям |
| Индивидуальные параметры | Размеры, кривизна, толщина стенки, стрела прогиба, ориентация кристалла и покрытие |
| Параметр | Стандартный класс | Прецизионный класс | Сверхпрецизионный класс |
| Форма поверхности (632,8 нм), N | 5λ | 5/2λ | λ |
| Неправильность формы ΔN | 1 | 1/2 | 1/4 |
| Качество поверхности | 80/50 | 60/40 | 40/20 |
| Шероховатость поверхности, нм | 1,5–2,5 | 0,5–1,5 | <0,5 |
| Разность толщин у края | 0,05 | 0,02 | 0,01 |
| Изменение общей толщины | 0,10 | 0,05 | 0,02 |
| Отклонение оси C | ≤5° | ≤2° | ≤0,5° |
| Децентрировка | 5′–2′ | 2′–1′ | ≤1′ |
Области применения
1、Промышленная оптика и системы машинного зрения
Сапфировый купол выступает фронтальным защитным элементом промышленных камер, оптических датчиков и контрольно-измерительного оборудования, обеспечивая прозрачную защиту внутренней оптики в условиях запылённости, повышенной влажности и вибрации.
2、Наружное видеонаблюдение и охранные системы
В системах наружного мониторинга, охранного патрулирования и экологического контроля оптическое окно долгое время работает в условиях ветра, песка, дождя, снега и перепадов температур. Высокая твёрдость, стойкость к царапинам и коррозии позволяют сапфиру сохранять чёткое изображение в любую погоду и при длительной эксплуатации.
3、Научные приборы и прецизионные измерительные системы
Для лабораторных исследований, промышленных измерений и интеграции высокоточных приборов предлагаются индивидуальные купольные решения, отвечающие требованиям к точности и характеристикам защитных оптических компонентов в конкретных исследовательских и измерительных задачах.
4、Скоростные подвижные платформы и визуализирующее оборудование
Сферическая форма купола повышает сопротивление сжатию и ударным нагрузкам, а высокая механическая прочность сапфира делает его оптимальным выбором для оптических окон и защитных элементов скоростных платформ.
Гарантии и сервис
До заключения сделки предоставляются консультации по выбору решения, оценка чертежей и образцов, разработка нестандартных конфигураций и расчёт стоимости; возможны изготовление опытных образцов и валидация малых партий, чтобы заказчик выбрал оптимальный вариант. После поставки — инструктаж по монтажу и эксплуатации и удалённая техническая поддержка; при выявлении дефектов претензии рассматриваются строго в соответствии с согласованными техническими стандартами и условиями послепродажного обслуживания.
Логистика и доставка
Применяется экспортная вибро- и влагозащитная упаковка: оптические компоненты фиксируются отдельно, доступны нейтральная упаковка и фотофиксация перед отгрузкой. Отгрузка осуществляется морским, железнодорожным (Россия / Центральная Азия), авиационным и мультимодальным транспортом; возможны срочные заказы. К каждой партии прилагается полный комплект товаросопроводительных документов (инвойс, сертификат происхождения, протоколы контроля качества и др.), а коды ТН ВЭД проверяются заранее, чтобы снизить риски на таможне. Условия оплаты гибкие: T/T, L/C или рассрочка; для постоянных закупок и серийных заказов предусмотрены особые условия.
О компании
Наша компания была основана в 2010 году. Производственный комплекс точного машиностроения сертифицирован в соответствии с требованиями национального стандарта GB/T 19001-2016 (ISO 9001:2015). Продукция изготавливается и контролируется по техническим регламентам, соответствующим категории изделия, требованиям заказчика и целевого рынка. При наличии международных сертификатов — ISO, CE, RoHS и иных — информация о них предоставляется на основании действующих документов, подтверждённых для конкретного изделия.
Часто задаваемые вопросы (FAQ)
Q1. Как получить расчёт стоимости и какие данные для этого нужны?
A: Запрос можно оставить через форму на сайте или направить по коммерческим каналам. Для стандартной продукции достаточно указать модель и количество; для индивидуальных изделий желательно приложить чертежи, технические параметры, требования к материалу, объём партии и описание области применения — это позволит быстро подготовить оценку.
Q2. Возможен ли заказ образцов и мелких партий?
A: Да. Для разработки новой продукции и индивидуальных проектов сначала изготавливаются опытные образцы и пробные партии; после успешной проверки запускается серийное производство.
Q3. Можно ли заказать нестандартные изделия?
A: Да. Оценка проводится по 2D-чертежам, 3D-моделям, техническим спецификациям или образцам заказчика; изготавливаются изделия с нестандартными размерами, особой геометрией, специальными материалами и индивидуальными оптическими требованиями.
Q4. Какие оптические материалы можно обрабатывать?
A: Компания обрабатывает широкий спектр оптических материалов: сапфир, фторид магния, германий, кремний, кварц и оптическое стекло. Технология изготовления подбирается с учётом рабочего диапазона длин волн, конструкции изделия и требуемой точности обработки.
Q5. Предоставляются ли услуги по нанесению оптических покрытий?
A: Да. Схема покрытия подбирается исходя из материала изделия, рабочего диапазона и задач применения; конкретная конструкция многослойного покрытия и его характеристики определяются требованиями проекта заказчика.
Q6. Как организован контроль качества?
A: На предприятии действует система менеджмента качества на всём протяжении цикла: входной контроль сырья, контроль производственных процессов и финальные испытания готовой продукции. В зависимости от типа изделия проводятся проверки размеров, качества поверхности, оптических характеристик и сборки.
