Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Наша профессиональная техническая и коммерческая команда предоставляет консультации по оптической продукции, помогая клиентам быстро разобраться в функциях и области применения различных изделий.
2、Мы располагаем стабильными возможностями серийных поставок. Производственный, технический и отдел контроля качества совместно управляют производственным процессом, обеспечивая стабильное качество продукции и непрерывные поставки партий.
3、Мы располагаем базами прецизионного механического и прецизионного оптического производства с общей производственной площадью более 26 000 м². Специализированная организация производства позволяет своевременно обеспечивать поставки продукции.
Описание
маркер

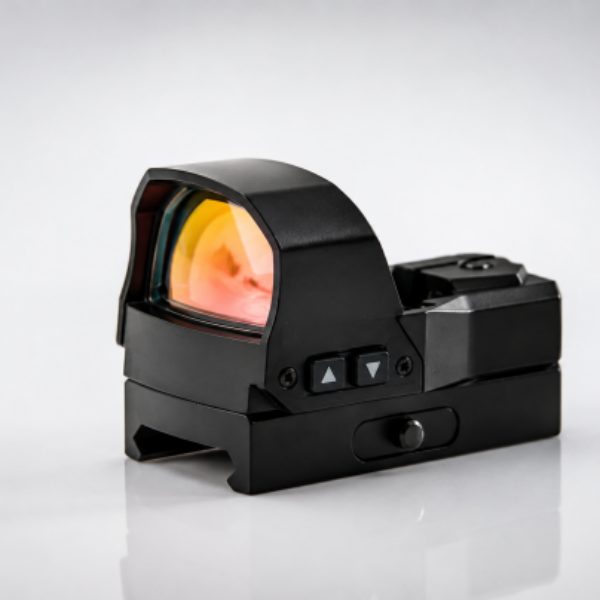

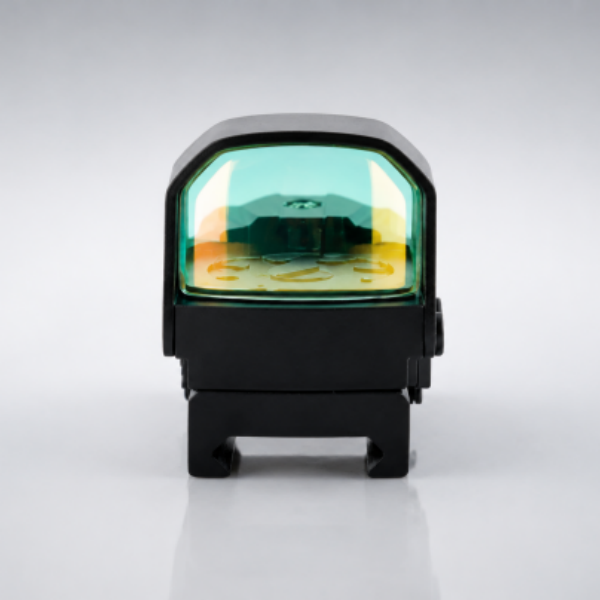

Описание продукта — коллиматорный прицел
Наш коллиматорный прицел имеет оптическую конструкцию 1× без увеличения и предназначен для гражданского оптического оборудования и соответствующих интеграционных проектов, где требуется компактное решение для оптического наблюдения.
В изделии в компактном корпусе объединены функции отображения прицельной марки, регулировки яркости, датчика движения и герметичной защиты. Для повседневного управления используются физические кнопки.
Проблемы отрасли
Компактное оптическое оборудование должно одновременно обеспечивать удобство наблюдения, эффективность управления и небольшие габариты.
При традиционной конструкции увеличение количества функций часто приводит к усложнению конструкции, увеличению числа операций управления и ограничениям по месту установки.
Решение
За счёт сочетания трёх переключаемых вариантов красной прицельной марки, ступенчатой регулировки яркости, автоматического перехода в спящий режим и активации при обнаружении движения удаётся сохранить компактную конструкцию изделия и одновременно сократить количество повседневных операций.
Преимущества продукта
01｜Три варианта прицельной марки
Коллиматорный прицел предлагает три режима отображения красной прицельной марки: точка 2 MOA, круг 32 MOA и точка 2 MOA + круг 32 MOA. Пользователь может выбрать подходящий вариант отображения в зависимости от привычек наблюдения и условий применения.
02｜Ступенчатая регулировка яркости
Система яркости предусматривает 9 уровней дневной яркости и 1 уровень для условий низкой освещённости. Яркость отображения можно быстро регулировать физическими кнопками в зависимости от окружающего освещения.
03｜Интеллектуальный спящий режим и активация
После включения коллиматорный прицел автоматически переходит в спящий режим при отсутствии активности в течение 5 минут. После обнаружения движения или вибрации функция отображения автоматически восстанавливается с сохранением установленного до перехода в спящий режим уровня яркости.
04｜Лёгкая конструкция

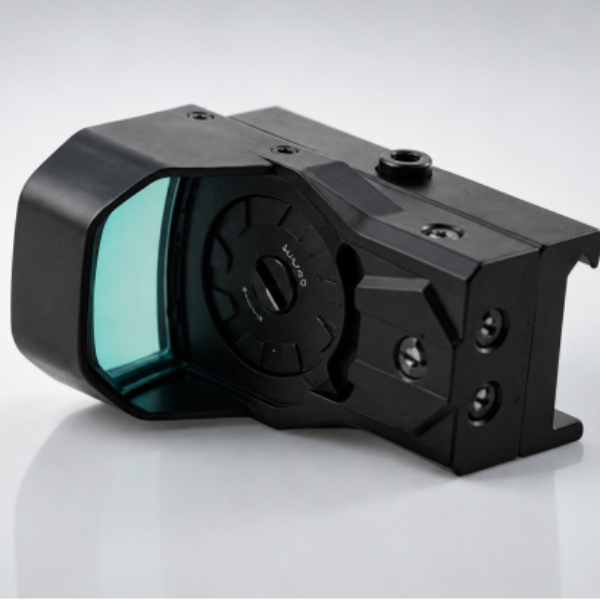

Коллиматорный прицел выполнен в компактной L-образной конструкции, в которой оптические компоненты, элементы управления, батарейный отсек и соединительная конструкция расположены компактно. Это позволяет уменьшить занимаемое пространство и способствует снижению общей массы изделия, что подходит для применений с ограничениями по месту установки и весу.
05｜Герметичная защита
Коллиматорный прицел использует герметичную конструкцию с уплотнительным O-кольцом, которая снижает вероятность проникновения внешней пыли и влаги внутрь изделия. Решение подходит для условий эксплуатации, где предъявляются требования к пыле- и влагозащите коллиматорного прицела.
Технические характеристики
Оптика и отображение
| Параметр | Техническая характеристика |
| Оптическое увеличение | 1× |
| Оптическая конструкция | Без увеличения |
| Режимы прицельной марки | Точка 2 MOA / круг 32 MOA / точка 2 MOA + круг 32 MOA |
| Цвет прицельной марки | Красный |
| Дневная яркость | 9 уровней |
| Совместимость с низкой освещённостью | 1 уровень |
| Размер окна наблюдения | 32 × 23 мм* |
Питание и управление
| Параметр | Техническая характеристика |
| Тип батареи | CR2032 |
| Расположение батарейного отсека | Под верхней крышкой батарейного отсека |
| Номинальный срок службы батареи | 1000–50000 ч |
| Время перехода в спящий режим | 5 минут без активности |
| Способ активации | Движение или вибрация |
| Запоминание яркости | Поддерживается |
| Автоматическое выключение | Не поддерживается |
| Включение / выключение | Нажать и удерживать нижнюю кнопку в течение 3 секунд |
| Увеличение яркости | Кратковременно нажать верхнюю кнопку |
| Уменьшение яркости | Кратковременно нажать нижнюю кнопку |
| Переключение прицельной марки | Нажать и удерживать верхнюю кнопку в течение 3 секунд |
Примечание по времени работы: диапазон 1000–50000 ч является номинальным диапазоном, указанным в исходных материалах. Фактическое время работы зависит от яркости, температуры окружающей среды, состояния батареи и условий эксплуатации.
Конструкция и защита
| Параметр | Техническая характеристика |
| Размеры изделия | 60 × 36 × 44 мм |
| Масса изделия | 60 г |
| Степень защиты | IP67 |
| Способ герметизации | O-кольцо |
| Соединительная конструкция | Съёмная монтажная планка |
| Механизм регулировки | Регулировка по вертикали / горизонтали |
| Основные элементы конструкции | Оптическая линза, кнопки управления, монтажная планка, механизм регулировки, фиксирующие винты, крышка батарейного отсека |
Применение продукта
1、Гражданское оптическое оборудование для использования на открытом воздухе: подходит для проектов гражданского оптического оборудования, где предъявляются требования к габаритам, массе и способу управления изделием.
2、Спортивное оптическое оборудование: три режима отображения и ступенчатая регулировка яркости позволяют адаптировать изделие в соответствии с конкретной конструкцией оборудования.
3、Интеграция в оптическое оборудование: съёмная конструкция монтажной планки облегчает дальнейшее согласование способа установки и требований к интерфейсам в соответствии с целевым оборудованием.
4、Проекты OEM / ODM: для серийных закупок и брендовых проектов можно дополнительно согласовать внешний вид изделия, характеристики, маркировку и упаковку.
Конкретная область применения, способ установки и регионы продаж должны определяться с учётом модели изделия и применимых местных нормативных требований.
Поддержка индивидуального производства
Помимо стандартной продукции, мы также можем провести оценку изделия на основании предоставленных заказчиком 2D-чертежей, 3D-моделей, технических спецификаций или образцов, а также предложить услуги индивидуального производства для специальных размеров, нестандартных конструкций, специальных материалов и сложных оптических требований.
Часто задаваемые вопросы
Q1、Как вы обеспечиваете качество продукции?
A: Мы осуществляем производство и контроль продукции в соответствии со строгими процедурами управления качеством, обеспечивая клиентов стабильной и надёжной оптической продукцией.
Q2、Уделяете ли вы внимание долгосрочному сотрудничеству с клиентами?
A: Да. Компания уделяет большое внимание установлению долгосрочных и стабильных отношений с клиентами и продолжает предоставлять поддержку в поставках продукции и послепродажном обслуживании.
Q3、Обладает ли Erlang Optics опытом поставок на международные рынки?
A: Компания обладает опытом международных поставок и может осуществлять поставку продукции и соответствующее сотрудничество в соответствии с закупочными потребностями зарубежных клиентов.
Стандартная упаковка
Мы разрабатываем соответствующую упаковку с учётом размеров, массы, конструктивных особенностей и способа транспортировки продукции. Прецизионные оптические компоненты упаковываются с защитой от влаги и вибрации и с индивидуальной защитой, оптические прицельные устройства получают фиксирующую и амортизирующую защиту, прецизионные механические компоненты защищаются от коррозии и механических повреждений, а для крупногабаритного оборудования разрабатывается специальная система фиксации с учётом конструкции изделия. Вся продукция упаковывается в соответствии с экспортными стандартами и требованиями международных перевозок, что снижает риск воздействия влаги, ударов и смещения во время транспортировки.
Наши производственные базы
В настоящее время наша компания располагает двумя основными производственными базами с общей производственной площадью более 26 000 м². Производственные процессы распределены по специализированным направлениям в соответствии с технологией изготовления продукции и включают оптические исследования и разработки, механическую обработку, производство оптики, сборку продукции и контроль качества, что создаёт производственную основу для серийного и индивидуального изготовления оптической продукции.
О компании
Наша компания основана в 2010 году и является профессиональным поставщиком, специализирующимся на разработке и производстве оптических прицельных изделий, прецизионных оптических компонентов и оптоэлектронной продукции. В компании работает более 200 специалистов производственного и технического профиля, охватывающих разработку продукции, технологическое проектирование, производство и управление качеством. Профессиональная инженерная команда постоянно совершенствует
