1、Одновременная подгонка размеров и покрытия: по чертежу согласовываются габаритные размеры, механические допуски и требования к оптическому просветлению.
2、Асферика с одной или с двух сторон: в зависимости от конфигурации оптической системы можно выбрать одно- или двусторонний асферический вариант.
3、Широкий выбор оптических материалов: доступны K9, кварц, а также ряд инфракрасных оптических материалов.
Описание
маркер
Обзор продукции
1、Сапфировые оптические детали нестандартной формы на заказ
Наша фабрика обрабатывает сапфир и по чертежам проекта изготавливает детали со свободными поверхностями, окна нестандартной формы, кольцевые и стержневые элементы, а также другие нестандартные конструкции. Материал отличается высокой твёрдостью и прочностью, износостойкостью, термостойкостью и коррозионной стойкостью, поэтому он хорошо подходит для проектов, где критичны долговечность материала и стабильность конструкции. Производство не привязано к единому стандартному типоразмеру: обработка согласовывается по форме, отверстиям и пазам, кривизне поверхности, толщине, кристаллографической ориентации и присоединительным поверхностям. Такие детали востребованы в электронике, оптике и заказных системах, где нужны жёсткие нестандартные компоненты из сапфира.

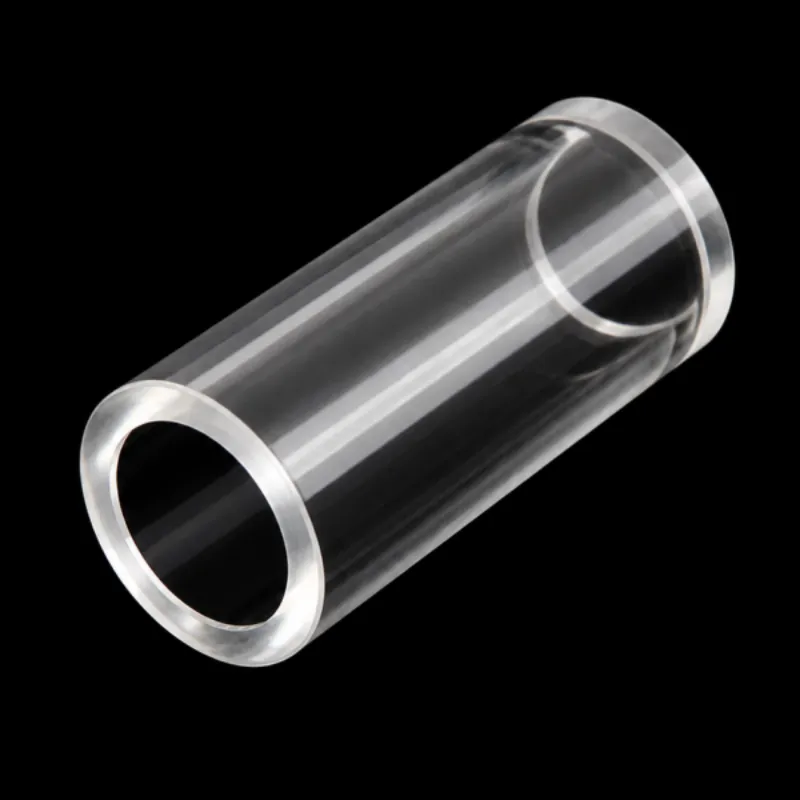

2、Прозрачные трубки из монокристаллического сапфира на заказ
Это прозрачная полая трубка из монокристаллического сапфира. Доступны три класса обработки: обычный, точный и сверхточный. Оптимальная форма поверхности — N=2, оптимальная чистота поверхности — 40/20, параллельность — 10′, 5′, 2′; покрытие наносится по требованию заказчика; диапазон размеров — от D1 до D300 мм. Наружный и внутренний диаметры, длина, толщина стенки, торцы и фаски уточняются по чертежу.

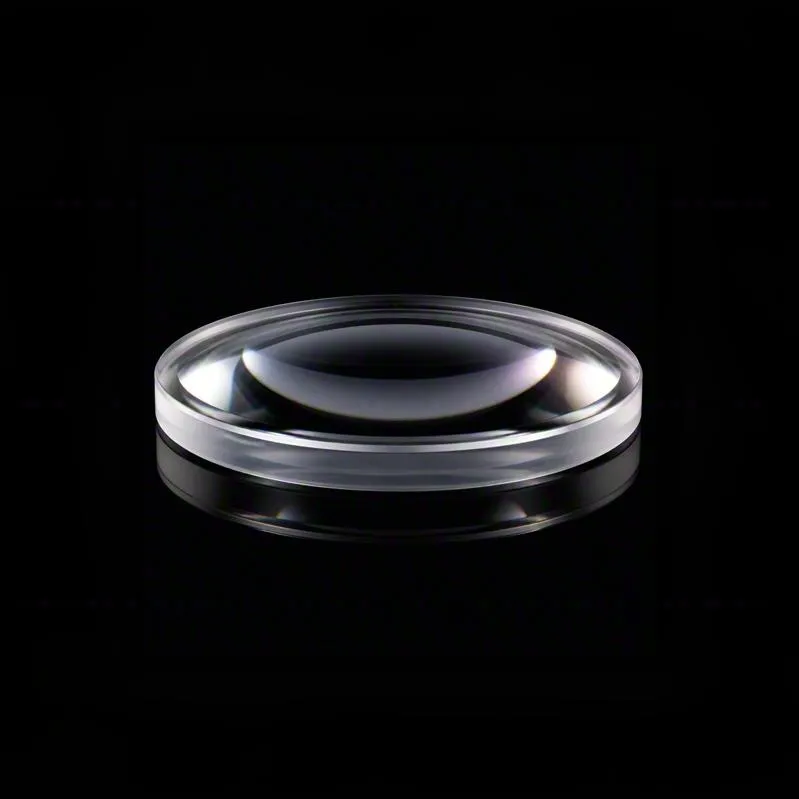

3、Асферические оптические элементы на заказ (одно- и двусторонние)
Это оптический элемент с осесимметричной поверхностью, отличной от сферической; он выпускается в двух исполнениях — с асферикой на одной или на обеих поверхностях. Главное преимущество — возможность корректировать сферическую аберрацию и другие искажения меньшим числом компонентов, что улучшает качество изображения и оптимизирует конструкцию системы. Такие элементы рассчитаны на мелкосерийное точное производство для систем визуализации, лазерной и осветительной техники. Доступные материалы — K9, кварц и ряд инфракрасных оптических материалов; показатели формы поверхности выбираются по требованиям проекта, а габариты и покрытие — под заказ.

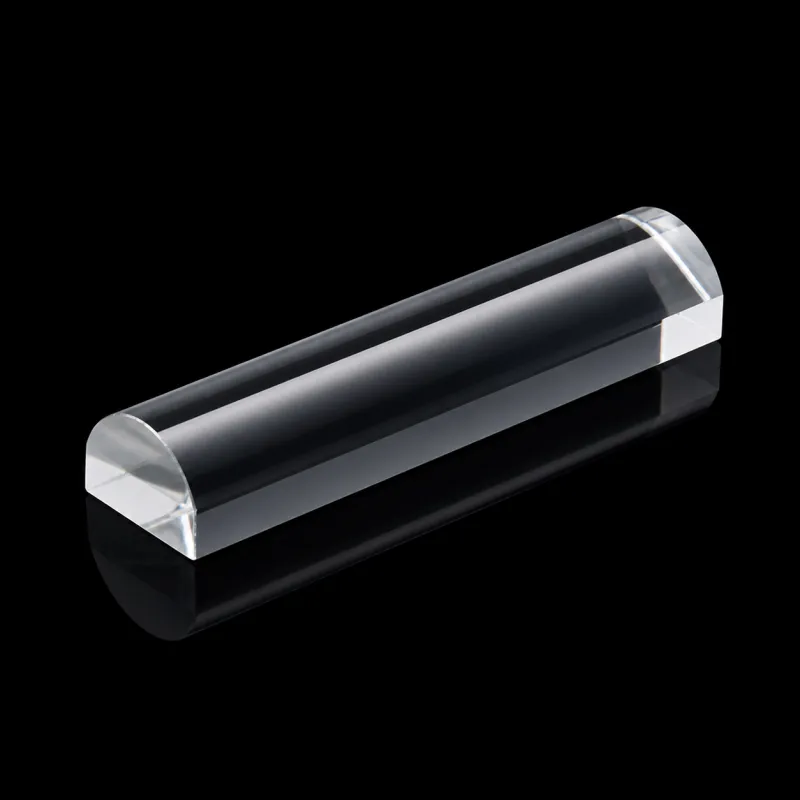

4、Цилиндрические линзы из K9 на заказ
Цилиндрическая линза из оптического стекла K9: её кривизна собирает или рассеивает пучок только в одном направлении, практически не изменяя его форму в перпендикулярном. Это позволяет превращать точечный или близкий к круглому пучок в линейный, а также регулировать размер и форму луча в одном направлении. Линза применяется для формирования лазерной линии, линейной фокусировки, расширения, сжатия и профилирования одномерных пучков. Изделие выпускается в разных классах точности, размерах и вариантах покрытия — всё по заказу, — и подходит для оптического контроля, сканирования, освещения, научных приборов и интеграции в заказные оптические системы. Ключевая особенность — точная фокусировка в одном направлении и формирование линейного пятна.
5、Точные оптические призмы из сапфира на заказ
Прозрачная сапфировая призма предназначена для оптических систем ультрафиолетового, видимого и ближнего инфракрасного диапазонов: она меняет направление хода лучей или обеспечивает требуемую оптическую компоновку. Доступны три класса обработки — обычный, точный и сверхточный. Форма поверхности — N 5, 2, 1/2, нерегулярность — ΔN 1, 1/2, 1/4, чистота поверхности — 80/50, 60/40, 40/20, параллельность и пирамидальность в высшем классе — до 30″. Диапазон размеров — 3–300 мм; конструкция и покрытие настраиваются под проект.

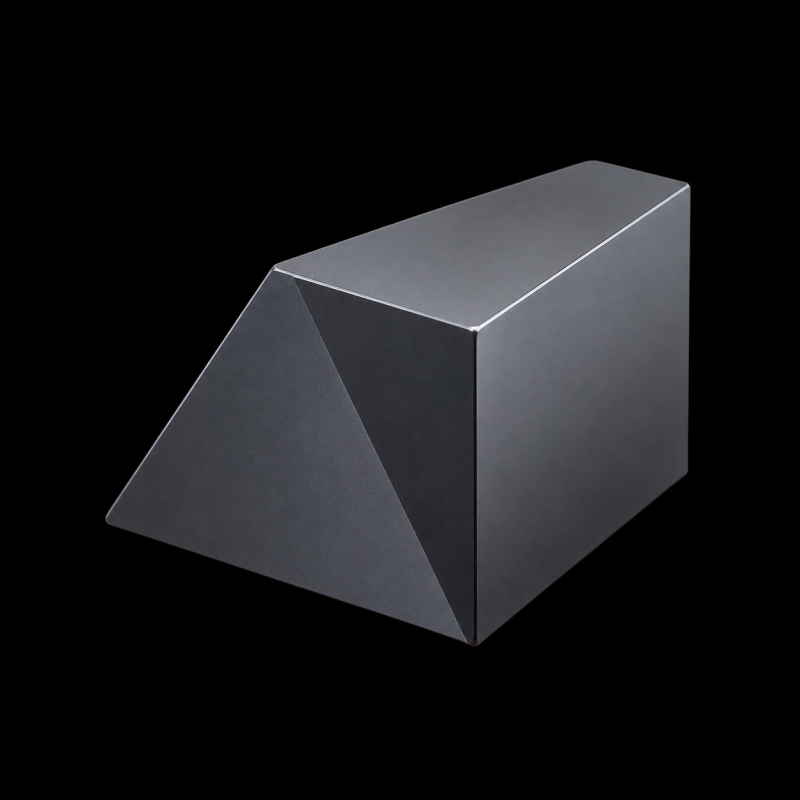

6、Инфракрасные призмы из монокристаллического кремния на заказ
Это точная инфракрасная призма из оптического монокристаллического кремния, отличающаяся тёмно-серой отражающей поверхностью. Кремний оптического класса применяется в ИК-системах, а призменная конструкция удобна для отклонения и поворота инфракрасного пучка, а также для сборки заказных оптических узлов. Изделие рассчитано на инфракрасную визуализацию, контроль и сенсорные системы. Предлагается несколько классов обработки; геометрия призмы, размеры и покрытие подтверждаются по чертежам проекта. Ориентирована на поворот ИК-хода лучей, формирование изображения, контроль и точные приборные системы — для научных исследований, испытаний и заказного инфракрасного оборудования.

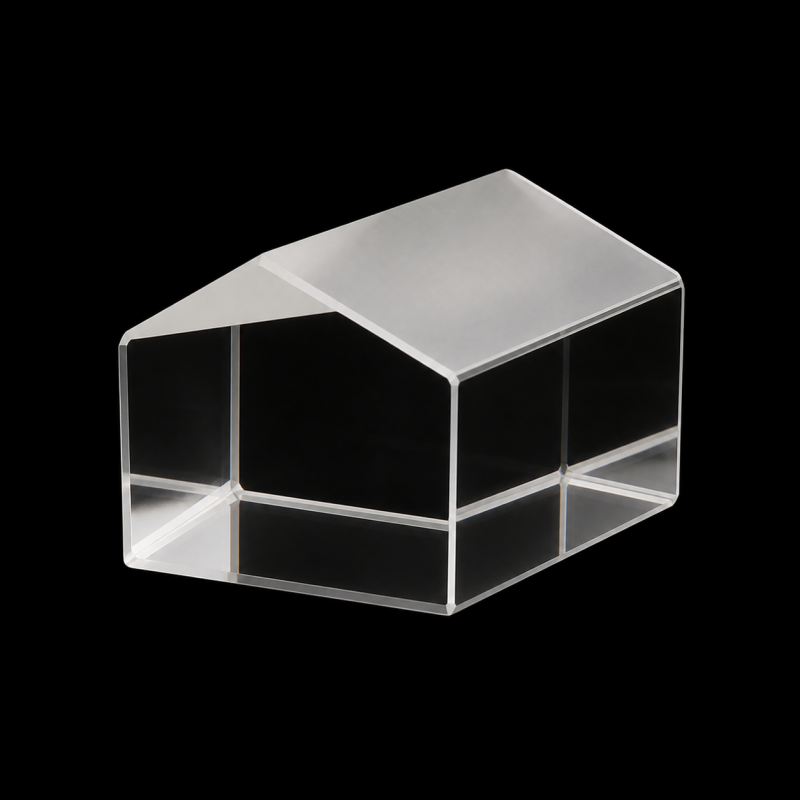

7、Оптические призмы из фторида бария (BaF₂) на заказ
Это прозрачная точная оптическая призма из фторида бария. Фторид бария — бесцветный прозрачный кристалл, пригодный для изготовления оптических элементов. Изделие выпускается в трёх классах обработки — обычном, точном и сверхточном, а сам материал работает в диапазоне от ультрафиолета до инфракрасного излучения. Призма подходит для поворота хода лучей, разделения пучков, систем визуализации и спектроскопии.

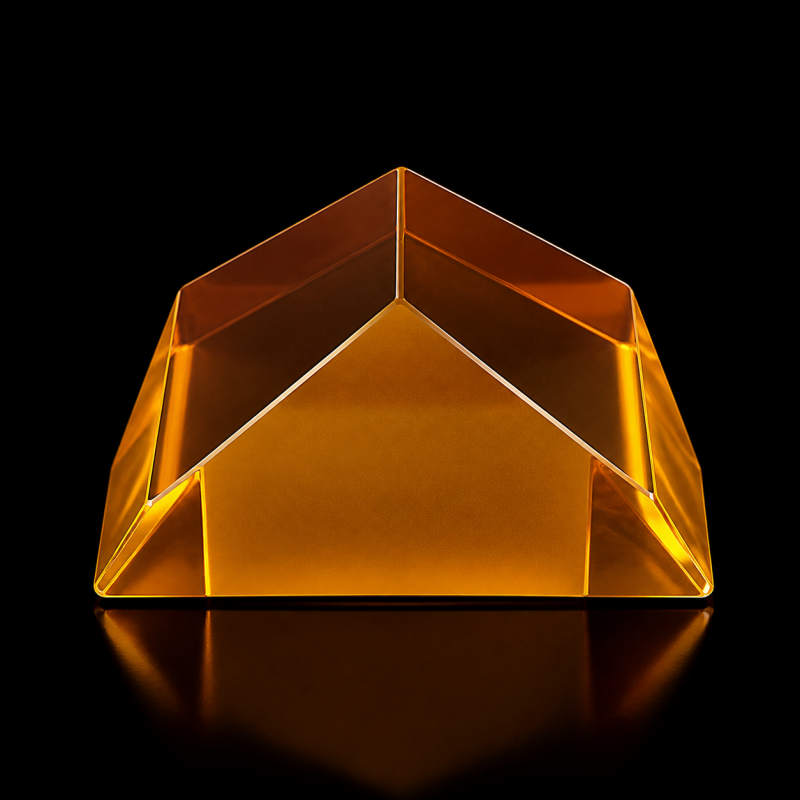

8、Инфракрасные оптические призмы из селенида цинка (ZnSe) на заказ
Это точный призменный элемент из жёлтого прозрачного селенида цинка — инфракрасного оптического материала. Материал применим в ИК-оптических системах, инфракрасной визуализации, измерениях и соответствующих схемах хода лучей: призма позволяет менять направление пучка, разделять его или выстраивать нужную оптическую компоновку. Изделие доступно в разных классах точности, размерах, геометрических исполнениях и вариантах покрытия; конкретные функции определяются конструкцией призмы и требованиями проекта. По чертежу обрабатываются форма, углы, размеры и точность поверхности, а покрытие наносится по запросу.
Параметры продукции 1
| Параметр | Сапфировая оптическая призма | Призма из монокристаллического кремния | Призма из фторида бария | Оптическая призма из селенида цинка |
| Материал | Сапфир | Монокристаллический кремний оптического класса | Фторид бария (BaF₂) | Селенид цинка (ZnSe) |
| Тип изделия | Оптическая призма на заказ | Точная призма (на сайте показана прямоугольная трёхгранная призма) | Точная прозрачная оптическая призма; конкретная конструкция — по чертежу | Инфракрасная оптическая призма на заказ |
| Диапазон размеров (мм) | 3–300 | 3–300 | 3–300 | 3–300 |
| Класс обработки | Обычный, точный, сверхточный | Обычный, точный, сверхточный | Обычный, точный, сверхточный | Обычный, точный, сверхточный |
| Форма поверхности N | 5, 2, 1/2 | 5, 2, 1/2 | 5, 2, 1/2 | 5, 2, 1/2 |
| Нерегулярность ΔN | 1, 1/2, 1/4 | Локальная нерегулярность 1, 1/2, 1/4 | 1, 1/2, 1/4 | 1, 1/2, 1/4 |
| Чистота поверхности | 80/50, 60/40, 40/20 | 80/50, 60/40, 40/20 | 80/50, 60/40, 40/20 | 80/50, 60/40, 40/20 |
| Параллельность | 5′, 2′, 30″ | 5′, 2′, 30″ | 5′, 2′, 30″ | 5′, 2′, 30″ |
| Пирамидальность | 5′, 2′, 30″ | 5′, 2′, 30″ | 5′, 2′, 30″ | 5′, 2′, 30″ |
| Покрытие | По требованию заказчика | По требованию заказчика | По требованию заказчика | По требованию заказчика |
Параметры продукции 2
| Параметр | Сапфировые детали нестандартной формы на заказ | Прозрачные трубки из монокристаллического сапфира на заказ | Асферические оптические элементы на заказ (одно- и двусторонние) | Цилиндрические линзы из K9 на заказ |
| Наименование изделия | Сапфировая оптическая деталь нестандартной формы / нестандартный сапфировый оптический узел | Сапфировая трубка / прозрачная трубка из монокристаллического сапфира | Асферический оптический элемент (одно- и двусторонний) | Цилиндрическая линза K9 / K9 Cylindrical Lens |
| Материал | Сапфир; класс материала, кристаллографическая ориентация, цвет, однородность и технология изготовления уточняются | Монокристаллический сапфир | K9, кварц и ряд инфракрасных оптических материалов; ИК-материалы (германий, кремний), сульфид цинка, селенид цинка, IRG206, IRG027 | Оптическое стекло K9 |
| Форма изделия | Нестандартный сапфировый оптический узел особой формы | Прозрачная полая трубчатая деталь | Асферика с одной стороны, асферика с двух сторон | Цилиндрическая линза; конкретная форма поверхности — по чертежу заказчика |
| Класс обработки | Обычный, точный, сверхточный | Обычный, точный, сверхточный | Классы не указаны; доступно точное производство образцов и малых серий | Обычный, точный, сверхточный |
| Диапазон размеров (мм) | от D1 до D500 (по исходной таблице; конкретная форма и пределы обработки уточняются) | от D1 до D300 (определение D уточняется) | Наружный диаметр Φ20–Φ200 | 3–300 |
| Форма поверхности N | 5, 2, 1/10 | 10, 5, 2; оптимальная форма — N=2 | — | 5, 2, 1/2 |
| Нерегулярность ΔN | 1, 1/2, 1/4 | — | — | 1, 1/2, 1/4 |
| Чистота поверхности | 80/50, 60/40, 10/5 | 80/50, 60/40, 40/20; оптимальная — 40/20 | K9, кварц: 40/20, 20/10; ИК-материалы (германий, кремний): 80/50, 60/40; сульфид и селенид цинка: 60/40; IRG206, IRG027: 80/50 | 80/50, 60/40, 40/20 |
| Параллельность / децентрировка | Параллельность 5′, 2′, 30″; в высшем классе — 30″; применимость показателя к конкретной нестандартной форме — по чертежу | Параллельность 10′, 5′, 2′; объект измерения и база для «параллельности» уточняются в чертежах проекта | — | Децентрировка 5′, 2′, 30″ |
| PV/RMS (мкм) | — | — | PV 0,3–1; RMS 0,03–0,1 | — |
| Наружный диаметр / допуски на толщину / фаски | Форма, отверстия и пазы, кривизна поверхности, толщина, фаски, рабочая апертура, присоединительные поверхности и допуски на размеры — по чертежу и требованиям проекта | Наружный и внутренний диаметры, длина, толщина стенки, торцы и фаски уточняются | Допуск на наружный диаметр от −0,1 до −0,2 мм (по требованию заказчика); допуск на толщину ±0,05…±0,15 мм; фаска 0,2×45°…0,5×45° | Длина, ширина, толщина по центру и по краю, рабочая апертура уточняются |
| Покрытие | По требованию заказчика | По требованию заказчика | По рабочему диапазону и требованиям применения | По требованию заказчика |
| Способ производства / изготовление на заказ | По чертежу: свободные поверхности, окна нестандартной формы, кольцевые и стержневые элементы, другие нестандартные конструкции | По чертежам и требованиям контроля проекта | Точное производство образцов и малых серий | Размеры и покрытие — по требованию заказчика |
| Прочие указанные параметры | В исходных материалах: температура плавления 2045 °C, рабочая температура ниже 1800 °C; фактические рабочие температуры, термоудар, прочность, условия окружающей среды и сборки подтверждаются техническим отделом | — | Пример по чертежу: R1 −317,8467 мм, коническая постоянная K −1,33365, E2−E1 20,0, R2 — бесконечность; диаметр Φ82 мм, рабочая зона Φ78 мм | Фокусное расстояние, радиусы кривизны и габаритные размеры уточняются |
Примечание: Покрытие и т.д. могут быть настроены в соответствии с требованиями заказчика, пожалуйста, свяжитесь с нами.
Почему специальным оптическим системам нужны асферические элементы?
Проблема отрасли
В ряде компактных или высокопроизводительных оптических систем традиционная сферическая оптика требует добавления нескольких линз для компенсации аберраций, что ведёт к усложнению конструкции, увеличению габаритов и ограничениям при проектировании хода лучей.
Наше решение
Изготовление нестандартных оптических элементов на заказ опирается на асферическую оптику: целенаправленный расчёт поверхности включается в коррекцию аберраций и, не снижая оптических характеристик системы, даёт разработчикам оборудования более гибкие варианты оптической схемы.
Преимущества продукции
1、Асферика с одной или двух сторон. В зависимости от конструкции оптической системы выбирается одно- или двусторонняя асферика, а технология обработки подбирается с учётом требований к ходу лучей и качеству изображения.
2、Материалы для видимого и инфракрасного диапазонов. В ассортименте — K9, кварц и ряд инфракрасных оптических материалов, так что под каждый рабочий диапазон легко подобрать подходящий.
3、Показатели формы поверхности — по проекту. Значения PV и RMS утверждаются по конкретной оптической схеме, что позволяет выполнить требования по точности любой системы визуализации.
4、Гибкая настройка формы и конструкции. Габаритные размеры и механические допуски элемента согласуются с конструкцией устройства, что упрощает стыковку с оправой, оптико-механическим узлом и другими компонентами.
5、Образцы и малые серии. Возможен весь путь — от опытного образца и малой серии до серийного выпуска, что удобно при разработке новой оптической техники, лабораторных проектах и создании заказных приборов.
От чертежа до готового изделия: процесс заказа асферических элементов
1、Предоставление технических материалов.Заказчик передаёт двухмерный чертёж, трёхмерную модель, данные оптического расчёта или готовый образец изделия.
2、Согласование оптических требований.Исходя из рабочего диапазона, оптической схемы и требований к характеристикам системы определяются материал, вид асферики и ключевые оптические показатели.
3、Оценка технологии обработки.Проводится техническая оценка по форме элемента, сложности обработки, требованиям к поверхности и объёму партии, после чего утверждается план производства.
4、Изготовление образца.По согласованной технической документации изготавливается образец — для сборки устройства и проверки оптических характеристик.
5、Мелкосерийное производство.После того как образец проходит проверку по проекту, под объём закупки планируются дальнейшая мелкосерийная обработка и поставка.
Применение продукции
Применение изготовления нестандартных оптических элементов на заказ охватывает: заказные конструктивные детали, окна нестандартной формы, защитные и функциональные прозрачные компоненты для электронных и оптических систем; прозрачные трубчатые элементы для оптического, оптоэлектронного и промышленного оборудования; проекты в области промышленного зондирования, контроля, защиты, энергетики, медицины, испытаний и точного приборостроения; объективы и коррекцию аберраций, юстировку и фокусировку лазерного пучка, формирование его профиля, LED-освещение и точную подсветку, контрольно-измерительные приборы и научную оптику; оптические модули для ультрафиолетового, видимого, ближнего инфракрасного и инфракрасного диапазонов — отклонение, поворот и разделение ИК-пучков, спектральный анализ, инфракрасную визуализацию, термометрию и сенсорные системы.
Часто задаваемые вопросы
Q1.Можно ли изготавливать одно- и двусторонние асферические элементы одновременно?
A : Да. Мы выпускаем обе конструкции — с асферикой на одной или на обеих поверхностях; конкретный вариант определяется оптической схемой заказчика и требованиями к обработке.
Q2.Для каких изделий подходят асферические элементы?
A : В первую очередь — для объективов, лазерной техники, LED-освещения, контрольно-измерительных приборов, научного оборудования и других изделий, которым нужна особая оптическая конфигурация.
Q3.Можно ли проконсультироваться, если полного чертежа пока нет?
A : Конечно. Если пока есть только образец изделия, часть размеров или пожелания по оптической схеме, можно прислать имеющиеся материалы — наши специалисты проведут предварительное обсуждение с учётом специфики проекта.
Обучение и техническое сопровождение
Для крупных проектов, серийных закупок и сотрудничества OEM/ODM компания Erlang Optics готова согласовать обучение работе с продукцией и технические консультации. Мы помогаем заказчику разобраться в конструкции изделий, базовых операциях, монтаже, эксплуатации и повседневном обслуживании, чтобы сотрудники проекта быстро освоили продукцию.
