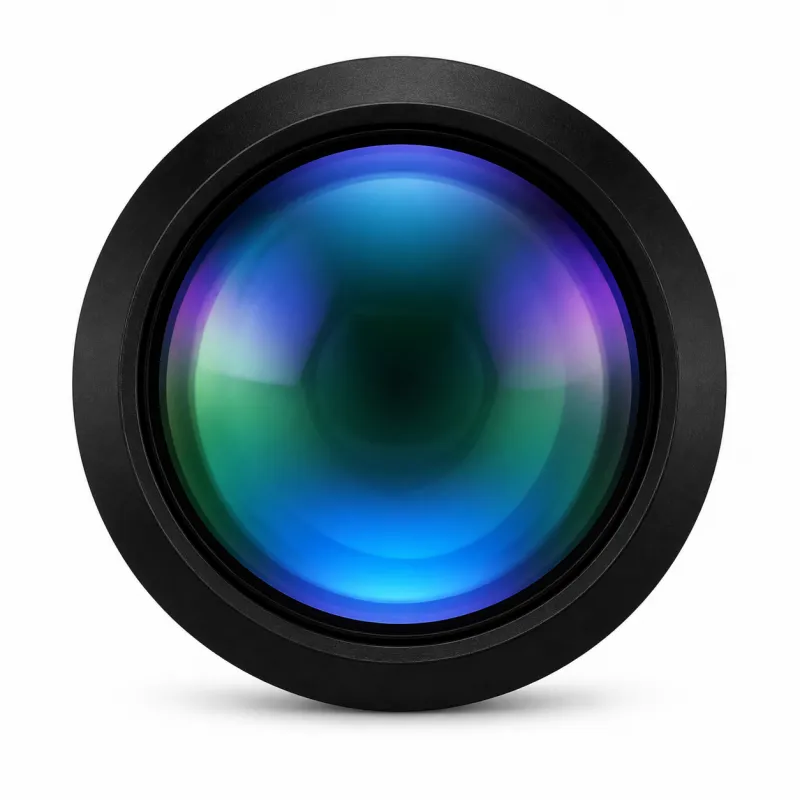

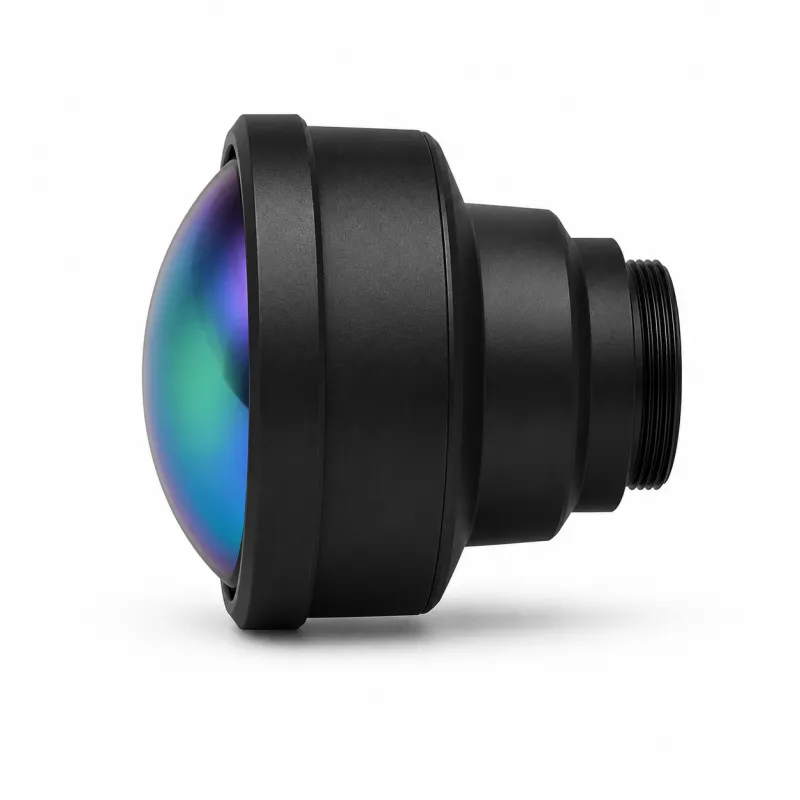

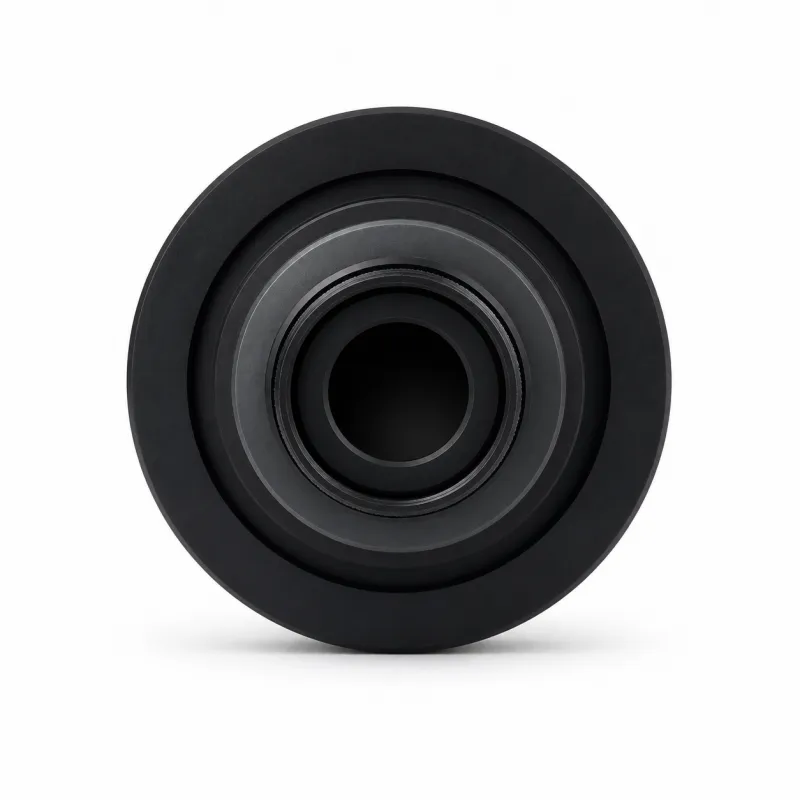

Длинноволновый ИК-объектив с фиксированным фокусным расстоянием
1、Объектив с фиксированным фокусным расстоянием 45 мм для длинноволнового ИК-диапазона: относительное отверстие F/1.2, рабочий диапазон 8–14 мкм, средний коэффициент пропускания 90 % в диапазоне 8–12 мкм. Такая конфигурация обеспечивает высокую светопропускную способность оптической схемы для длинноволновой инфракрасной визуализации.
2、Компактность, малый вес и ручная фокусировка: диапазон наводки на резкость — от 3 м до ∞, габариты Φ46 мм × 46,5 мм, масса 58,2 г. Объектив удобен для интеграции в компактные устройства инфракрасной визуализации.
3、Просветляющее покрытие AR и настраиваемый интерфейс: передняя линза имеет просветляющее покрытие AR, снижающее потери на отражение; резьбовой интерфейс может изготавливаться по требованиям заказчика, что позволяет применять изделие в качестве инфракрасного объектива для сопряжения с интерфейсными решениями различных систем.
Описание
маркер
Описание продукта
WT245B/1.2 — объектив с фиксированным фокусным расстоянием, предназначенный для интеграции в оборудование длинноволновой инфракрасной визуализации. Оптическая схема рассчитана на работу в длинноволновом ИК-диапазоне и подходит для установки во фронтальной части устройства. В конструкции предусмотрено заданное относительное отверстие, а рабочий спектральный диапазон охватывает длинноволновую ИК-область, поэтому объектив может рассматриваться при подборе оптики для длинноволновых инфракрасных устройств. Ручная фокусировка позволяет выполнять настройку непосредственно на месте эксплуатации. Компактный корпус и небольшой вес упрощают сборку готового изделия. Передняя линза оснащена просветляющим покрытием AR, резьбовой интерфейс может изготавливаться по индивидуальным требованиям.
Болевые точки отрасли
Тепловизионное и инфракрасное контрольно-измерительное оборудование нередко эксплуатируется зимой на открытом воздухе при температурах ниже −20 °C. Если объектив выходит из строя в таких условиях, весь прибор в зимний период оказывается неработоспособным, что напрямую сказывается на приёмо-сдаточных испытаниях и сроках реализации проекта.
Решение
Будучи заводом-изготовителем, мы указываем температурные характеристики строго по паспорту изделия: рабочая температура от −40 до +60 °C, температура хранения от −45 до +65 °C. Мы не завышаем показатели и не обещаем непроверенную морозостойкость. Перед размещением заказа покупатель может запросить и сверить температурные параметры, проверить образец в ожидаемых условиях эксплуатации и лишь затем переходить к серийным закупкам. Для серийных заказов заключается техническое соглашение, приёмка производится по согласованным критериям.
Технические параметры
| Параметр | Значение |
| Фокусное расстояние / F-число | 45 мм / F1.2 |
| Рабочий спектральный диапазон | 8–14 мкм |
| Коэффициент пропускания | 90 % (среднее значение в диапазоне 8–12 мкм) |
| Диапазон фокусировки | от 3 м до ∞ |
| Вариант 1 с детектором | 384×288, 17 мкм; угол поля зрения 8,3° × 6,23° |
| Вариант 2 с детектором | 640×512, 17 мкм; угол поля зрения 13,8° × 11,05° |
| Габаритные размеры | Φ46 мм × 46,5 мм |
| Масса | 58,2 г |
| Интерфейс | резьбовой (возможна доработка по требованиям заказчика; уточняется при техническом согласовании) |
| Задний рабочий отрезок / заднее фокусное расстояние | 5,5 мм / 14,5 мм |
| Герметизация передней линзы | отсутствует |
| Покрытие передней линзы | просветляющее AR |
| Рабочая температура | от −40 до +60 °C |
| Температура хранения | от −45 до +65 °C |
Примечание: угол поля зрения указывается в паре с соответствующим разрешением детектора и размером пикселя 17 мкм; коэффициент пропускания 90 % является средним значением в диапазоне 8–12 мкм; передняя линза не герметизирована, поэтому в данном материале не приводится описаний влаго-, пылезащиты и герметичности.
Области применения
1、Интеграция в тепловизионные устройства: изделие применяется в качестве инфракрасного объектива для оптической фронтальной части тепловизионных камер и систем инфракрасного наблюдения.
2、Промышленный инфракрасный контроль и термометрия: объектив используется как оптический компонент оборудования для ИК-контроля и инфракрасного измерения температуры; совместно с детектором он обеспечивает формирование длинноволнового инфракрасного изображения в диапазоне 8–14 мкм.
3、Системы наружного мониторинга и охранного наблюдения: объектив с фиксированным фокусным расстоянием 45 мм применяется в составе инфракрасного оборудования для наружного мониторинга и наблюдения за окружающей обстановкой в длинноволновом ИК-диапазоне. Передняя линза не герметизирована — защита от воздействий внешней среды предусматривается на уровне готового изделия.
Гарантии и сервис
До заключения сделки предоставляются консультации по выбору продукции, анализ технических требований, оценка чертежей и образцов, разработка нестандартных решений; поддерживаются изготовление опытных образцов и проверка на малых партиях, что помогает заказчику выбрать оптимальный вариант. В процессе производства ведётся управление заказами с обратной связью по этапам, выполняются проверка исходных материалов, контроль технологического процесса и испытания готовой продукции; поддерживается приёмка с участием сторонней инспекции. После поставки предоставляются инструкции по монтажу, руководство по эксплуатации и удалённая техническая поддержка; при выявлении дефектов вопрос рассматривается и решается в соответствии с согласованными техническими стандартами.
Логистика и доставка
Применяется экспортная стандартная упаковка: прецизионные оптические компоненты фиксируются отдельно, предусмотрены защита от вибрации и влаги, нейтральная упаковка и фотофиксация перед отгрузкой. Отгрузка осуществляется морским, железнодорожным (Россия / Центральная Азия) и авиационным транспортом, международной экспресс-доставкой или мультимодальными перевозками; возможны срочные заказы. К каждой партии прилагается полный комплект товаросопроводительных документов — коммерческий инвойс, упаковочный лист, сертификат происхождения, документы о качестве; коды ТН ВЭД сверяются до отгрузки, что снижает риски задержек на таможне. Условия оплаты гибкие: T/T, L/C или поэтапная оплата; для постоянных закупок и серийных заказов обеспечивается стабильность поставок.
О компании
Наша компания основана в 2010 году и располагает двумя производственными площадками — точным машиностроением и прецизионной оптикой. Общая площадь производственных помещений превышает 26 000 м², численность производственного и технического персонала — более 200 человек. Компания обладает полным производственным циклом: обработка прецизионных конструкционных деталей, оптическая обработка, нанесение оптических покрытий, сборка и юстировка, контроль качества. Система менеджмента качества сертифицирована по GB/T 19001-2016 (ISO 9001:2015). Продукция изготавливается и контролируется в соответствии с техническими регламентами, соответствующими категории изделия, требованиям заказчика и целевому рынку; при наличии международных сертификатов — ISO, CE, RoHS и иных — сведения о них предоставляются на основании действующих документов, фактически полученных на предприятие или на конкретное изделие.
Часто задаваемые вопросы (FAQ)
Вопрос 1. Как получить расчёт стоимости и какие данные для этого нужны?
Ответ: Запрос можно оставить через форму на сайте или направить по коммерческим каналам. Для стандартной продукции достаточно указать модель и количество; для изделий по индивидуальному заказу желательно приложить чертежи, технические параметры, требования к материалам, объём партии и описание области применения — это позволит оперативно подготовить оценку.
Вопрос 2. Возможен ли заказ образцов и мелких партий?
Ответ: Да. Для разработки новой продукции и индивидуальных проектов сначала изготавливаются опытные образцы и пробные партии; после подтверждения характеристик запускается серийное производство.
Вопрос 3. Можно ли заказать изделия по нестандартным требованиям?
Ответ: Да. Оценка проводится на основании 2D-чертежей, 3D-моделей, технических спецификаций или образцов заказчика; компания изготавливает изделия с нестандартными размерами, из специальных материалов и с индивидуальными оптическими требованиями.
