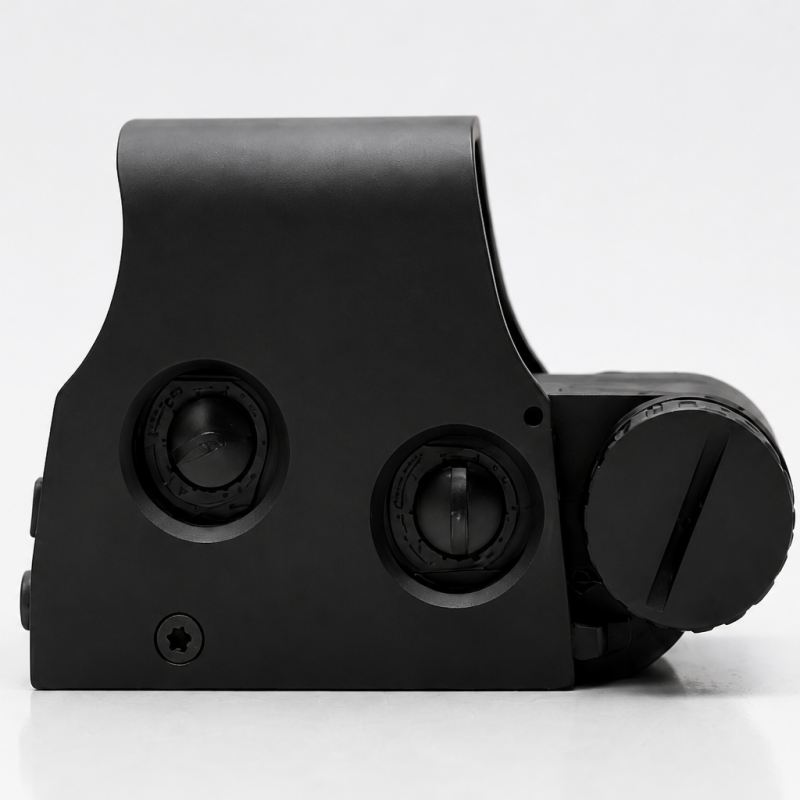

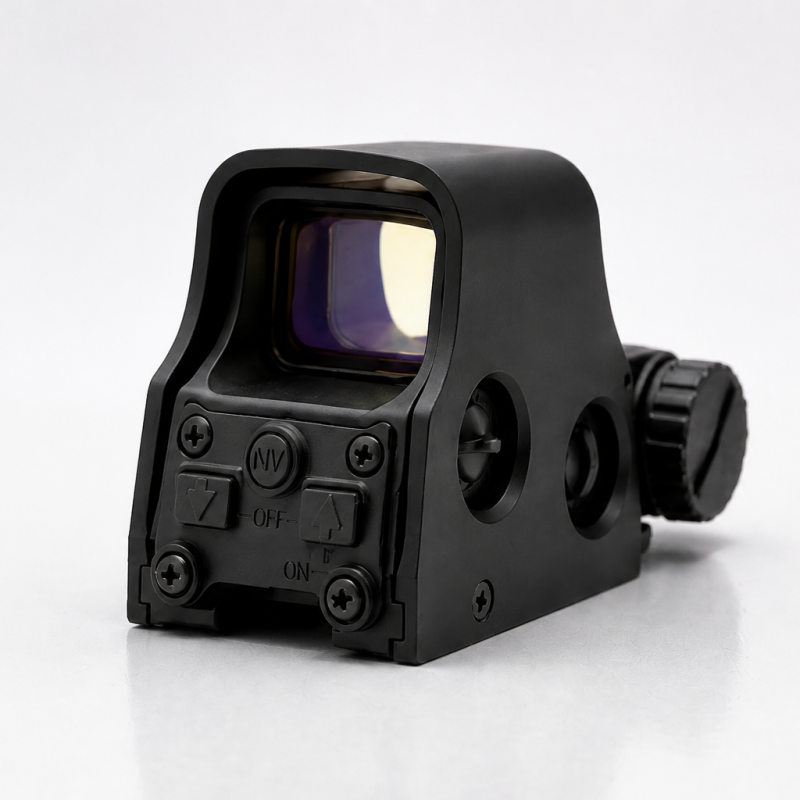

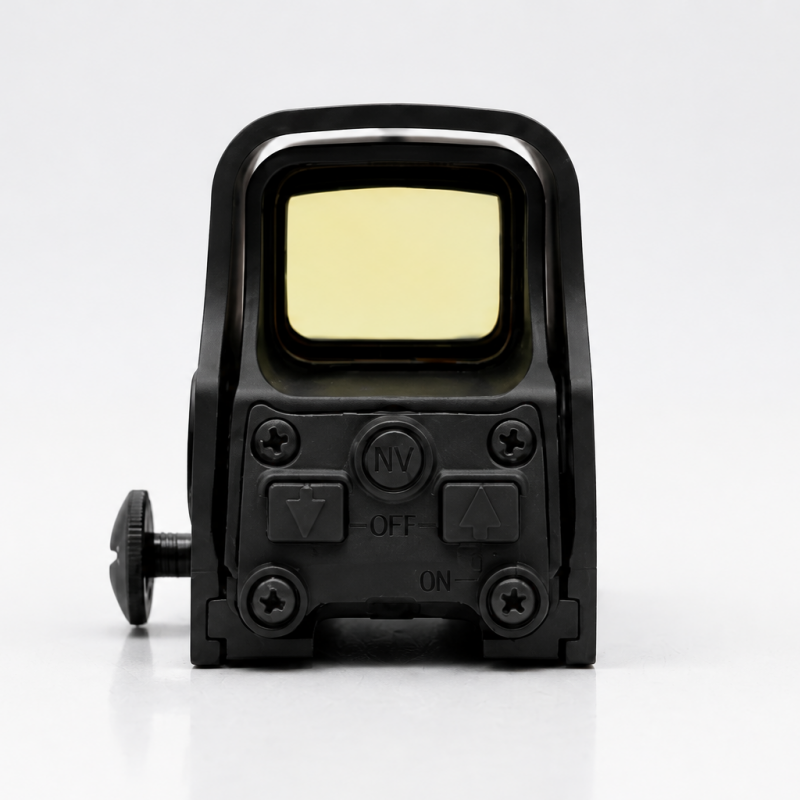

Голографический прицел
Минимальное количество изделий: 100 штук
Производственная мощность: 2000 штук в месяц
Цикл поставки: Первая партия из 100 штук будет доставлена в течение 3 месяцев после подписания контракта, в зависимости от количества заказа
1、Мы проводим техническое взаимодействие с клиентами по вопросам размеров, конструкции, оптических характеристик и других специальных требований для подтверждения конкретных требований к продукции.
2、Мы располагаем независимой командой управления качеством, в состав которой входит около 12 специалистов по контролю качества, отвечающих за контроль производственного процесса и качества продукции, чтобы обеспечить соответствие продукции требованиям заказа.
3、Мы обладаем возможностями обработки сложных конструкционных деталей, высокоточных компонентов и механических частей оптических изделий, а также можем выполнять производство в соответствии с конструкцией продукции и техническими требованиями.
Описание
маркер
Описание продукта
Наш голографический прицел использует оптическую конструкцию без увеличения и отображает прицельную информацию в поле наблюдения с помощью голографической технологии отображения. По сравнению с традиционными механическими способами наблюдения, данное устройство не требует изменения естественного способа наблюдения, позволяя одновременно сохранять восприятие окружающей обстановки и быстро получать отображаемую информацию.
Изделие обладает широким полем зрения и оптическими характеристиками, облегчающими совмещение с выходным зрачком, поддерживает наблюдение двумя глазами и позволяет пользователю одновременно контролировать целевую область и окружающую среду. Компактная конструкция устройства позволяет использовать его совместно с различными оптическими платформами, обеспечивая стабильное решение для задач, требующих быстрого наблюдения и оперативного получения информации.
Типовые требования в практических применениях
Традиционные оптические устройства в условиях быстрого наблюдения требуют частой корректировки положения взгляда, что влияет на эффективность получения информации о цели.
Решение
Голографический прицел благодаря конструкции без увеличения позволяет пользователю сохранять естественное положение наблюдения и одновременно получать отображаемую информацию, уменьшая необходимость переключения взгляда и повышая непрерывность управления.
Преимущества продукта
1、Наблюдение 1× без увеличения, сохранение естественного восприятия
Устройство использует режим наблюдения 1× без увеличения, не изменяя реальный масштаб объекта. При наблюдении на близком расстоянии и в динамичной среде оно позволяет сохранять широкий диапазон восприятия окружающей обстановки и подходит для задач, требующих быстрого определения положения цели.
2、Конструкция с широким полем зрения, увеличение области наблюдения
Используется оптическая конструкция с широким полем зрения, обеспечивающая большую область наблюдения, уменьшающая необходимость частой корректировки устройства для поиска цели и способствующая быстрому захвату изменений изображения.
3、Наблюдение двумя глазами, повышение восприятия окружающей среды
Изделие поддерживает наблюдение двумя глазами. По сравнению с устройствами для наблюдения одним глазом оно обеспечивает более естественное положение наблюдения и улучшает получение информации об окружающей обстановке.
4、Быстрое отображение информации, сокращение количества операций
Голографическая система отображения непосредственно выводит информацию в области наблюдения, без необходимости многократного переключения взгляда между целью и устройством, помогая пользователю быстрее выполнять оценку ситуации.
5、Модульная комбинация, адаптация к различным системным требованиям
Устройство может использоваться как самостоятельный оптический модуль, а также комбинироваться с другими оптическими компонентами в соответствии с требованиями системы, удовлетворяя потребности различных проектов интеграции оптического оборудования.
6、Компактная конструкция, удобство установки системы
Изделие имеет компактную конструкцию, которая при сохранении оптических характеристик уменьшает занимаемое пространство и подходит для оборудования с ограничениями по установочным размерам.
Основные функции
| Функция | Описание продукта |
| Голографическое отображение | Отображение оптической информации в поле наблюдения |
| Режим наблюдения 1× | Сохранение естественного масштаба наблюдения |
| Наблюдение двумя глазами | Поддержка более естественного способа наблюдения |
| Широкое поле зрения | Обеспечение большой области наблюдения |
| Оптическая комбинация | Поддержка совместного использования с другими оптическими устройствами |
| Быстрая реакция | Сокращение переключения взгляда при наблюдении и принятии решений |
Технические параметры продукта
| Категория | Параметр | Значение (по документу) |
| Оптика и формирование изображения | Способ формирования изображения | Голографическая оптика |
| Оптика и формирование изображения | Увеличение | 1× |
| Оптика и формирование изображения | Поле зрения | 16°×10° (при расстоянии от глаза 10 см) |
| Оптика и формирование изображения | Положение глаза наблюдателя | Без ограничений |
| Оптика и формирование изображения | Способ наблюдения | Прозрачное смотровое окно; согласно инструкции возможно наблюдение обоими глазами |
| Оптика и формирование изображения | Положение голографического изображения | Изображение формируется на бесконечности (за счёт дифракции) |
| Оптика и формирование изображения | Цвет голографической метки | Красный |
| Оптика и формирование изображения | Защита оптики от запотевания | Герметизация, вакуумирование и заполнение азотом |
| Отображение и управление | Яркость в обычном режиме | 9 уровней |
| Отображение и управление | Яркость в режиме пониженной освещённости | 3 уровня |
| Отображение и управление | Регулировка яркости | Яркость голографической метки регулируется кнопками вверх/вниз |
| Отображение и управление | Кнопки управления | Кнопка увеличения яркости, кнопка уменьшения яркости, кнопка режима пониженной освещённости |
| Отображение и управление | Отображение изображения | В прозрачном смотровом окне отображается красная голографическая метка |
| Отображение и управление | Электронный дисплей | Отдельный электронный дисплей в инструкции не предусмотрен |
| Отображение и управление | Видео- и коммуникационные интерфейсы | Видеовыход и цифровые интерфейсы связи в инструкции не предусмотрены |
| Отображение и управление | Способ выключения | Одновременное нажатие кнопки увеличения и кнопки уменьшения яркости |
| Питание и время автономной работы | Источник питания | Батарея CR123A или CR123 |
| Питание и время автономной работы | Отсек для батареи | Поддерживает батареи CR123A или CR123 |
| Питание и время автономной работы | Время непрерывной работы | ≥500 ч (при максимальной яркости голографической метки) |
| Питание и время автономной работы | Индикация разряда батареи | Мигание голографической метки |
| Питание и время автономной работы | Батарея в комплекте поставки | Одна батарея CR123A |
| Питание и время автономной работы | Длительное хранение | Инструкция рекомендует извлекать батарею |
| Конструкция | Габаритные размеры | 92 мм × 65 мм × 59 мм |
| Конструкция | Масса | Менее 280 г |
| Конструкция | Основные элементы конструкции | Смотровое окно, кнопки управления, стопорный винт, крышка батарейного отсека и узел крепления |
| Конструкция | Узел крепления | Включает стопорный винт и узел крепления; конкретный адаптер в открытую версию не включён |
| Конструкция | Интерфейс подключения | Конкретный интерфейс подключения в открытой версии не раскрывается; перед публикацией на сайте требуется отдельное согласование |
| Конструкция | Падение в упаковке | 1,2 м |
| Условия окружающей среды | Температура хранения | от 5 °C до 25 °C |
| Условия окружающей среды | Относительная влажность при хранении | не более 70% |
| Условия окружающей среды | Рабочая температура | Числовое значение в инструкции не указано |
| Условия окружающей среды | Степень защиты | Количественный класс защиты в инструкции не указан |
| Комплектация | Комплект поставки | Прибор — 1 шт., батарея CR123A — 1 шт., футляр для переноски — 1 шт., фланелевая салфетка — 1 шт., инструментальная пластина — 1 шт. |
Особенности оптических характеристик
Естественный масштаб наблюдения
Оптическая конструкция 1× исключает визуальные различия, вызванные изменением увеличения, делая изображение более близким к реальной окружающей среде.
Быстрое получение информации наблюдения
Голографический способ отображения непосредственно накладывает информацию на область наблюдения, повышая непрерывность процесса наблюдения.
Подходит для использования в динамичной среде
Конструкция с широким полем зрения помогает одновременно контролировать целевую область и окружающее пространство.
Защита при транспортировке
В соответствии с требованиями заказа компания может предоставить различные варианты упаковки, включая экспортную стандартную картонную упаковку, нефумигированные деревянные ящики, упаковку с фиксацией на поддоне, индивидуальную противоударную упаковку, нейтральную упаковку, а также фирменную упаковку OEM/ODM.
Для специальных проектов можно разработать специальное упаковочное решение с учётом способа транспортировки клиента, особенностей продукции и требований к защите, обеспечивая безопасность изделия во время перевозки.
Часто задаваемые вопросы
Q1、Какие технические материалы необходимо предоставить для изготовления индивидуального продукта?
A: Клиент может предоставить двухмерные чертежи, трёхмерные модели, технические спецификации или физические образцы. Инженерная команда проведёт оценку конструкции изделия, материалов, размеров и оптических требований на основе предоставленных данных.
Q2、Как выбрать технологию обработки для различных оптических материалов?
A: Выбор материала и технологии обработки необходимо оценивать с учётом рабочего диапазона длин волн изделия, конструктивных требований, условий эксплуатации и требований к точности обработки, после чего определяется соответствующее производственное решение.
Q3、Можно ли настроить конкретные показатели характеристик оптического покрытия?
A: Да. Проектирование системы покрытия и определение характеристик могут быть выполнены в соответствии с требованиями проекта клиента, включая рабочий диапазон длин волн и другие технические параметры.
Консультации по продукции и поддержка при выборе
Клиент может предоставить информацию о сценарии применения, типе продукции, технических параметрах, условиях эксплуатации, объёме закупки и специальных требованиях. Наша техническая и коммерческая команда, учитывая особенности продукции, предоставит индивидуальные рекомендации по выбору и поможет подобрать оптическое изделие или индивидуальное решение, соответствующее требованиям проекта.
