Атермальный объектив длинноволнового ИК-диапазона
1、Атермальный объектив рассчитан на работу в диапазоне температур от −40 °C до +60 °C. Показатели температурного дрейфа и расфокусировки подтверждаются технической документацией.
2、Компактный оптический фронт: согласно таблице параметров, габариты составляют Φ21,85 мм × L18 мм. Объектив удобен для интеграции в промышленные системы длинноволновой ИК-визуализации с ограниченным пространством и способствует компактной компоновке устройства в целом.
3、Фокусировка и защита фронтального элемента: ручная фокусировка от 1 м до бесконечности; передняя линза имеет маркировку IP67 и AR-покрытие; резьбовое крепление может изготавливаться по индивидуальным требованиям.
Описание
маркер
Описание продукта

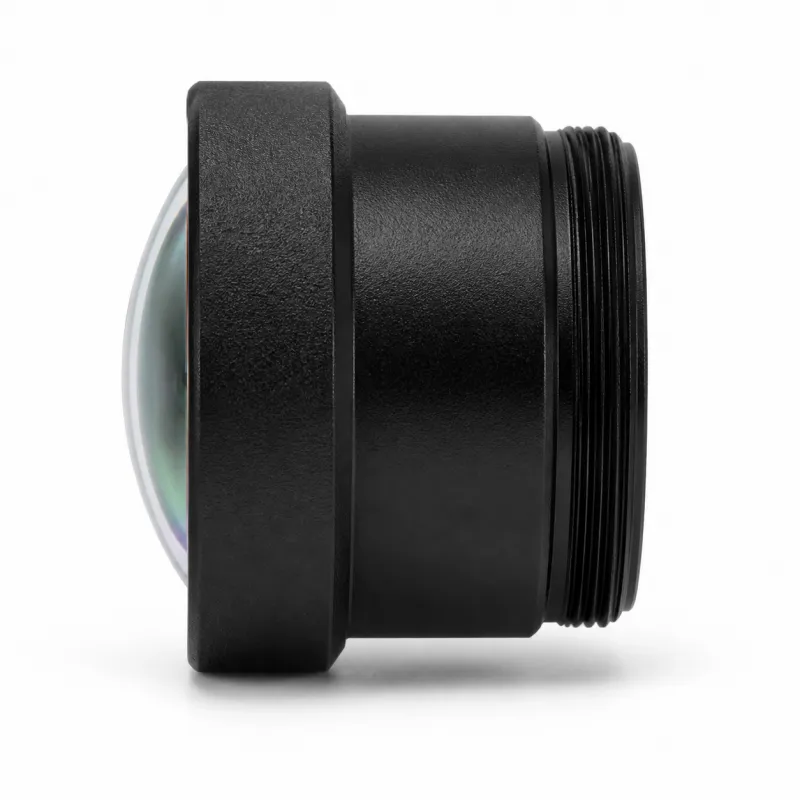

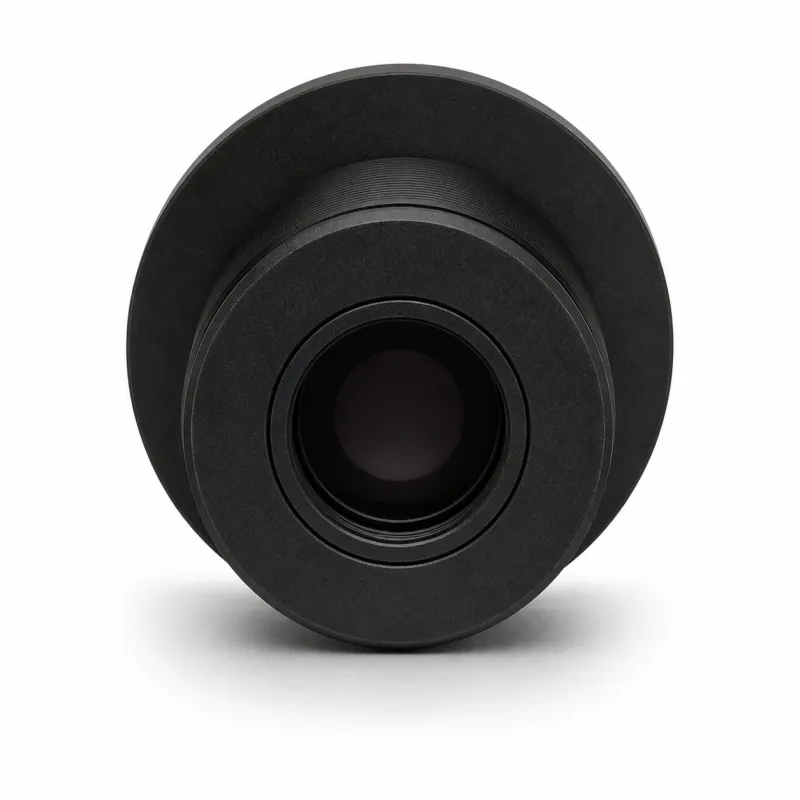

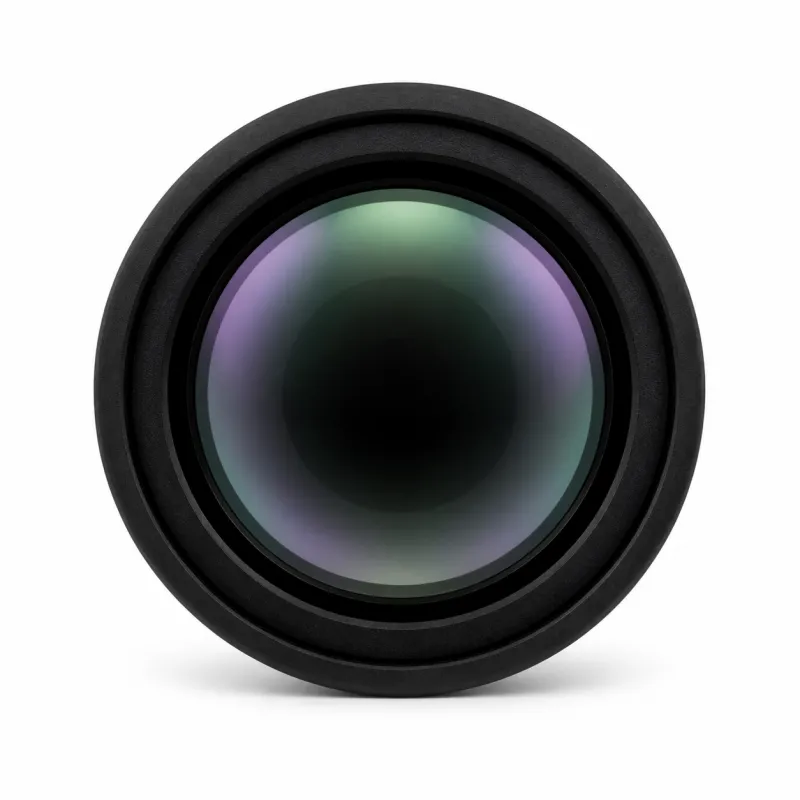

WT319COA/1.1 — это атермальный объектив, разработанный для промышленной длинноволновой ИК-визуализации и интеграции в оптико-электронные системы. Наименование изделия отражает атермальную конструкцию. Предусмотрена ручная фокусировка, передняя линза оснащена защитным AR-покрытием, а в паре с согласованным детектором объектив формирует референсное поле зрения. Точные значения температурного дрейфа и расфокусировки подтверждаются по технической документации: атермальная конструкция не означает работу без перефокусировки во всём температурном диапазоне, нулевой температурный дрейф или неизменность характеристик при любой температуре.
Болевые точки отрасли
При выборе объектива заказчики нередко видят в названии изделия слово «атермальный», однако в спецификации не приводятся ни способ атермальной компенсации, ни величина температурной расфокусировки, ни кривые MTF в зависимости от температуры, ни данные о чёткости во всём температурном диапазоне. Не указаны также материал линз, MTF, дисторсия, относительная освещённость, показатели температурного дрейфа, диапазон и точность измерения температуры.
Решение
Мы строго придерживаемся данных исходной спецификации и не распространяем понятие «атермальность» на формулировки «работа без перефокусировки во всём температурном диапазоне», «нулевой температурный дрейф» или «неизменность характеристик при любых температурах». Все заявленные параметры указываются открыто и в полном объёме; данные, которые не предоставлены, — принцип атермальной компенсации, температурная расфокусировка, значения MTF во всём диапазоне температур — выносятся в перечень позиций, подлежащих подтверждению по технической документации.
Технические параметры
| Параметр | Значение |
| Модель | WT319COA/1.1 |
| Рабочий диапазон | 8–14 мкм |
| Фокусное расстояние | 19 мм |
| F/# | 1,1 |
| Среднее пропускание | 87 % (8–12 мкм, среднее значение) |
| Тип фокусировки | ручная |
| Диапазон фокусировки | 1 м – ∞ |
| Тип крепления | резьбовое (по индивидуальному заказу; точные параметры уточняются) |
| Задний рабочий отрезок | 9,8 мм |
| Заднее фокусное расстояние | 14,4 мм |
| Габаритные размеры | Φ21,85 мм × L18 мм (по конструкторскому чертежу общая длина — 27,8 мм; требуется уточнение) |
| Масса | 120 г (рекомендуется техническая проверка) |
| Защита передней линзы | IP67 (только передняя линза) |
| Покрытие передней линзы | AR |
| Рабочая температура | от −40 до +60 °C |
| Температура хранения | от −45 до +65 °C |
Варианты референсного поля зрения (зависят от разрешения детектора, размера пикселя и эффективной площади изображения):
| Разрешение детектора | Размер пикселя | Референсное поле зрения |
| 384 × 288 | 12 мкм | 13,8° × 10,4° |
| 640 × 512 | 12 мкм | 22,8° × 18,4° |
Области применения
Данный атермальный объектив ориентирован на задачи длинноволновой ИК-визуализации: наружное видеонаблюдение и охрана, промышленный контроль и интеграция в системы, мобильные и бортовые платформы. При длительной эксплуатации на открытом воздухе в условиях перепадов температур, пыли, песка, дождя и тумана рабочий диапазон от −40 до +60 °C и защита передней линзы по классу IP67 обеспечивают надёжную работу в системах наблюдения и патрульной охраны. В задачах промышленного контроля объектив формирует референсное поле зрения в паре с детекторами 384×288 или 640×512 (12 мкм), выступая в роли компактного оптического фронта. На платформах с жёсткими ограничениями по габаритам и массе компактная лёгкая конструкция и резьбовое крепление, изготавливаемое по индивидуальным требованиям, упрощают встраивание и интеграцию. Более конкретные сценарии применения определяются под каждый проект.
О компании
Компания основана в 2010 году и специализируется на разработке и производстве оптических прицелов, прецизионных оптических компонентов и оптоэлектронной продукции. Общая площадь двух производственных баз превышает 26 000 м², численность команды — более 200 человек; база прецизионного производства сертифицирована по стандарту ISO 9001:2015. Данный объектив изготавливается на нашем предприятии по полному циклу — от прецизионной обработки и нанесения оптических покрытий до сборки, юстировки и контроля качества, — что позволяет обеспечивать надёжные поставки и услуги OEM/ODM для клиентов из России, стран СНГ и Центральной Азии.
Гарантии и сервис
Являясь заводом-изготовителем, мы до заключения сделки предоставляем целевые рекомендации по выбору объектива с учётом сценария применения и оценку совместимости с детекторами; поддерживаем передачу технической документации, оценку чертежей, изготовление опытных образцов и оперативный расчёт стоимости. В процессе производства ведём контроль хода выполнения заказа, проводим проверку оптического качества и допускаем инспекцию продукции сторонними организациями. После поставки предоставляем инструкции по установке и удалённую техническую поддержку; вопросы качества рассматриваются по согласованной процедуре. Для клиентов с долгосрочными и серийными закупками обеспечивается стабильность поставок, что позволяет снизить закупочные риски.
Часто задаваемые вопросы
B1. Возможен ли заказ образцов и малых партий?
O: Да. Для новых разработок и индивидуальных проектов предусмотрено изготовление опытных образцов и пробных малых партий; после подтверждения характеристик и качества продукция переводится в серийное производство.
B2. Возможно ли изготовление нестандартной продукции по индивидуальному заказу?
O: Да. Оценка проводится по 2D-чертежам, 3D-моделям, техническим спецификациям или образцам заказчика; мы изготавливаем изделия с особыми размерами, нестандартной конструкцией, специальными материалами и сложными оптическими требованиями.
B3. Как получить расчёт стоимости и какие данные для этого нужны?
O: Запрос можно отправить через форму на сайте или по коммерческим каналам. Для стандартной продукции достаточно указать модель и количество; для индивидуальных изделий желательно предоставить чертежи, технические параметры, требования к материалам, объём партии и описание области применения — это ускорит подготовку расчёта.
B4. Возможна ли поставка в Россию и страны Центральной Азии и какие способы доставки доступны?
O: Да. Компания осуществляет международные поставки для клиентов из России, стран СНГ и Центральной Азии. В зависимости от заказа доступны морские, железнодорожные, автомобильные и авиаперевозки, международная экспресс-доставка и мультимодальные перевозки; также возможна работа с экспедитором, указанным клиентом.
B5. Как обеспечивается контроль качества, предоставляются ли протоколы испытаний и возможна ли проверка сторонней организацией?
O: На предприятии действует система менеджмента качества на всём производственном цикле — от входного контроля сырья и контроля технологических процессов до финальных испытаний готовой продукции. В зависимости от типа изделия, требований заказа и договорённостей сторон предоставляются соответствующие документы контроля качества и протоколы испытаний; возможна также инспекция продукции сторонними организациями или подтверждение качества перед отгрузкой.
